工业用李氏差压变送检测装置结构设计

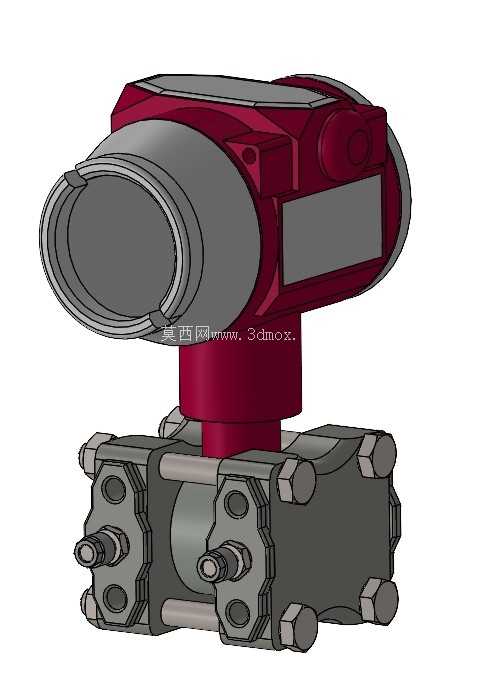

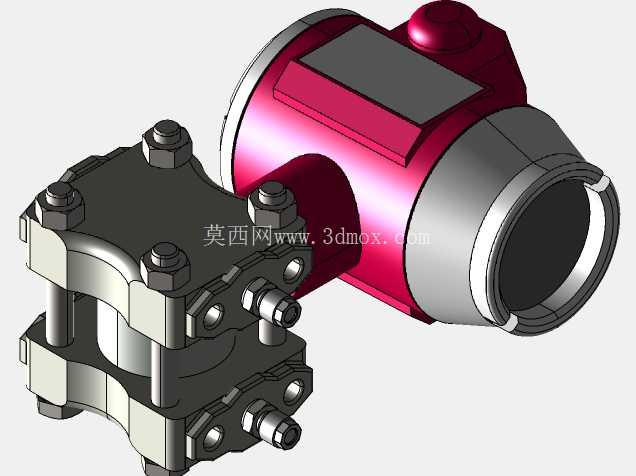

　　在化工、电力、冶金等流程工业的生产管线中，差压参数的精准采集直接关系到工艺稳定性与能耗控制，这款差压变送装置的三维结构设计，完全围绕现场安装运维的实际痛点展开。从结构拆分来看，装置分为上部变送表头、中部连接立柱、下部测量阀组三个独立模块，这种分段式设计首先解决了不同工况下的适配问题——上部表头可绕立柱轴线360度旋转调整显示角度，不管是垂直安装在水平管段、还是侧装在垂直立管上，现场巡检人员都能快速读取显示数值，无需额外加装转角接头。下部测量阀组采用对称式双腔结构，两侧的引压接口通过螺栓紧固的密封压盖实现与工艺导压管的连接，接口端面预留了标准密封槽，可适配金属缠绕垫或氟橡胶密封圈，满足从负压到数十兆帕静压工况的密封要求；阀组侧面设置的两组排污堵头，可在不拆卸表头的情况下完成引压腔的排污、排气操作，避免凝液或杂质堵塞引压通路，这一细节是基于现场运维人员的实际操作反馈优化的，早期一体式结构的变送器每次排污都需要拆卸表头，极易造成密封面损伤或零点偏移。

　　上部变送表头的外壳采用压铸铝成型的防爆结构设计，壳体壁厚均匀兼顾防爆强度与轻量化要求，正面的显示窗口采用钢化玻璃与壳体灌封密封，侧面预留的电气接口采用标准螺纹规格，可适配格兰头或防爆软管连接，满足工业现场的防爆防护要求；表头内部的电路腔与测量腔通过密封隔板完全隔离，避免现场的腐蚀性气体、潮气侵入电路部分造成元器件损坏。从安装边界来看，下部阀组的安装孔位采用标准间距设计，可直接适配主流的差压变送器安装支架，无需重新打孔加工；整体重心沿立柱轴线垂直分布，安装后不会因管线振动产生额外的偏载力矩，可有效降低长期运行中连接螺栓的疲劳损伤。

　　在设计过程中，针对不同测量介质的特性，结构上预留了多种附件安装位：测量高温蒸汽介质时，可在引压接口处加装冷凝弯，无需改动阀组主体结构；测量腐蚀性介质时，可直接更换隔离膜片组件，无需更换整个变送单元，大幅降低备件库存压力。装置的流道设计采用了平滑过渡的引压通路，避免了直角拐点造成的静压损失，同时减少了介质残留的死角，降低了测量滞后误差；膜片安装位置与引压腔的同轴度公差控制在0.02mm以内，保证两侧压力传递的一致性，减少因结构不对称带来的测量误差。

　　考虑到现场安装时的对位需求，阀组与立柱的连接法兰处设置了定位销孔，装配时可快速对准引压孔位置，避免因装配错位造成的压力传递不畅；表头与立柱的连接采用快拆式卡箍结构，校准零点或更换电路模块时无需拆卸整个装置，仅需松开卡箍即可完成表头拆卸，单人即可完成现场维护操作。整个结构的圆角过渡处理避免了应力集中问题，在承受管线压力波动或水锤冲击时，各部件的应力分布均匀，不会出现局部应力过载导致的壳体开裂问题；外部喷涂的防腐涂层厚度均匀，可适应户外露天安装的日晒雨淋环境，也可耐受化工厂区的腐蚀性大气环境。
