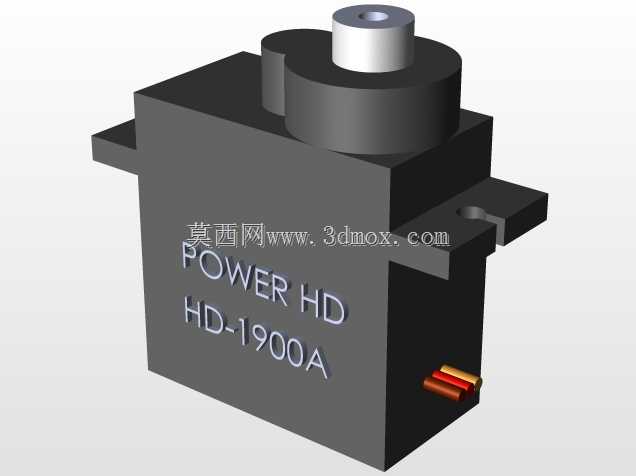

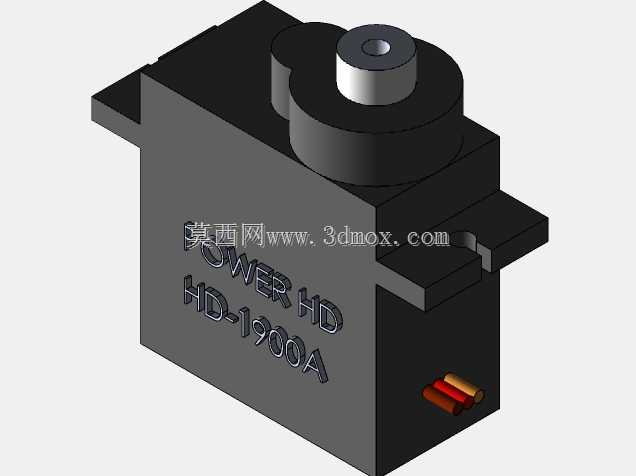

在桌面级精密运动控制场景里,这类微型伺服的应用覆盖范围远比常规工业伺服更广,小到航模舵面控制、小型机械臂关节驱动,大到自动化设备里的轻载点位切换、工装夹具的开合动作执行,都能看到同规格产品的身影。做这类伺服的三维建模时,首先要考虑的是安装边界的匹配度,很多选型工程师在做设备布局时,最先卡的就是安装孔位、输出轴中心高和周边结构的干涉问题,这款伺服的外壳采用规整的近似长方体构型,输出轴位于壳体前端面中心位置,侧面预留的走线槽位置刚好能避开常规安装支架的压紧区域,不会出现装配时线材被挤压破损的情况。从功能特性来看,这款伺服属于小扭矩高响应的定位型执行部件,内部集成了减速齿轮组、位置反馈电位器与驱动电路,不需要额外搭配外置驱动器就能直接接收控制信号完成角度定位,在做结构设计时,壳体的散热筋布局做了优化,既不会因为突出的筋位增加安装所需的空间余量,又能在连续往复动作时把内部电路和电机产生的热量及时传导到外壳上,避免长时间工作出现过热丢步的问题。建模过程中要特别注意输出轴的齿形参数与安装法兰的配合公差,很多新手建模时容易忽略输出轴的D型切面尺寸,导致后续装配舵盘时出现配合过松或者装不进去的问题,另外壳体上的安装固定孔是沉头设计,建模时要准确还原沉头的深度与孔径,保证选用对应规格的螺丝时,螺丝头不会突出壳体表面,和周边安装结构产生干涉。在实际设备选型应用中,这类微型伺服常被用在对安装空间有严格限制的轻载工位,比如小型分拣设备的拨料杆驱动、视觉检测设备的镜头角度微调机构、教学实验平台的运动执行单元,这类场景不需要太大的输出扭矩,但对定位精度、响应速度和外形尺寸的紧凑度要求很高,建模时还原的所有外形细节,包括壳体的分型线位置、接插件的突出长度、输出轴的伸出长度,都会直接影响后续整体设备装配时的干涉检查结果,要是接插件的尺寸建小了,实际装配时就会发现线材插头和旁边的结构件顶死,不得不重新调整安装位置,耽误整体设计进度。另外在做结构校核时,还要考虑伺服输出轴的径向承载能力,这类微型伺服的输出轴轴承尺寸较小,不能承受太大的径向载荷,所以在配套的传动结构设计时,尽量不要让输出轴直接承受径向的外力,最好通过同步轮或者连杆结构把载荷传递到外部支撑件上,延长伺服的使用寿命。
- 上一篇:直角出线式USBB型接口连接器结构
- 下一篇:GT2型20齿16mm孔径同步带轮结构
- 全部评论(0)
- 模板大小: 9.57 MB
- 售价:5金币
- 下载次数: 193
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 伺服电机
