PN16压力DN50规格不锈钢板式法兰

　　在石油炼化装置的工艺管廊、化工生产车间的物料输送管线、城镇燃气输配的中压管网、市政水处理厂的工艺管路、火力发电厂的汽水循环系统、船舶动力舱的管系布置以及建筑暖通的热力管线中，板式法兰都是实现管路可拆卸连接的核心承压部件，这款PN16压力等级、DN50公称通径的不锈钢板式法兰，就是针对1.6MPa公称压力的常规工业管路场景设计的连接构件。从实际选型适配的角度看，这类板式法兰的适用场景覆盖了多数中低压工业流体输送场景，不管是输送常温清水、压缩空气，还是弱腐蚀性化工介质、洁净蒸汽，只要匹配对应的密封垫片与螺栓紧固件，就能实现可靠的管路密封连接，相比焊接颈法兰，板式法兰的结构更扁平，加工成本更低，安装时的对中调整空间更大，尤其适合现场管路改造、预制管段拼接的作业场景，不需要在管端加工复杂的焊接坡口，普通的角焊缝就能完成法兰与管道的固定连接，大幅降低现场施工的技术门槛与作业时长。

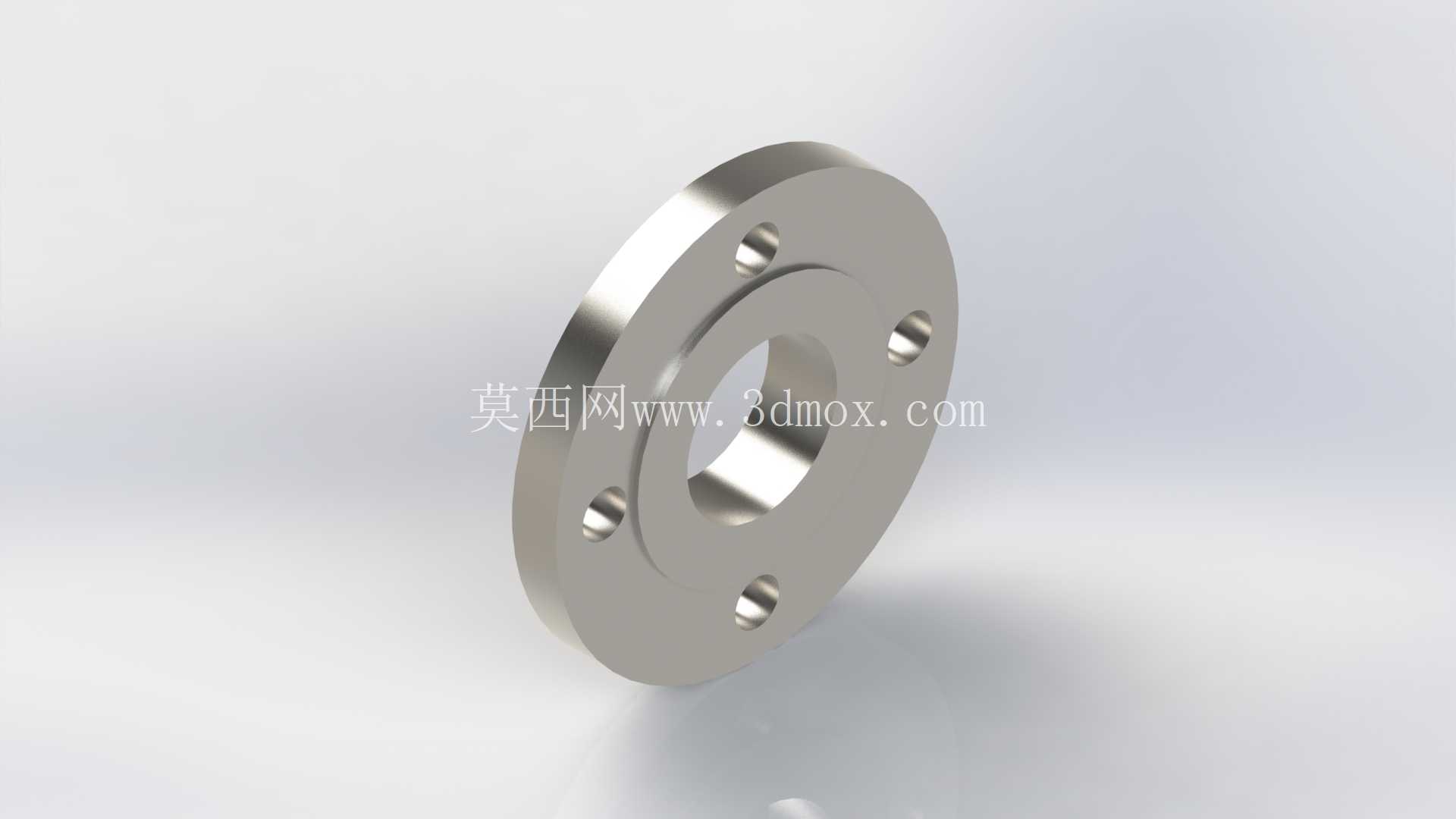

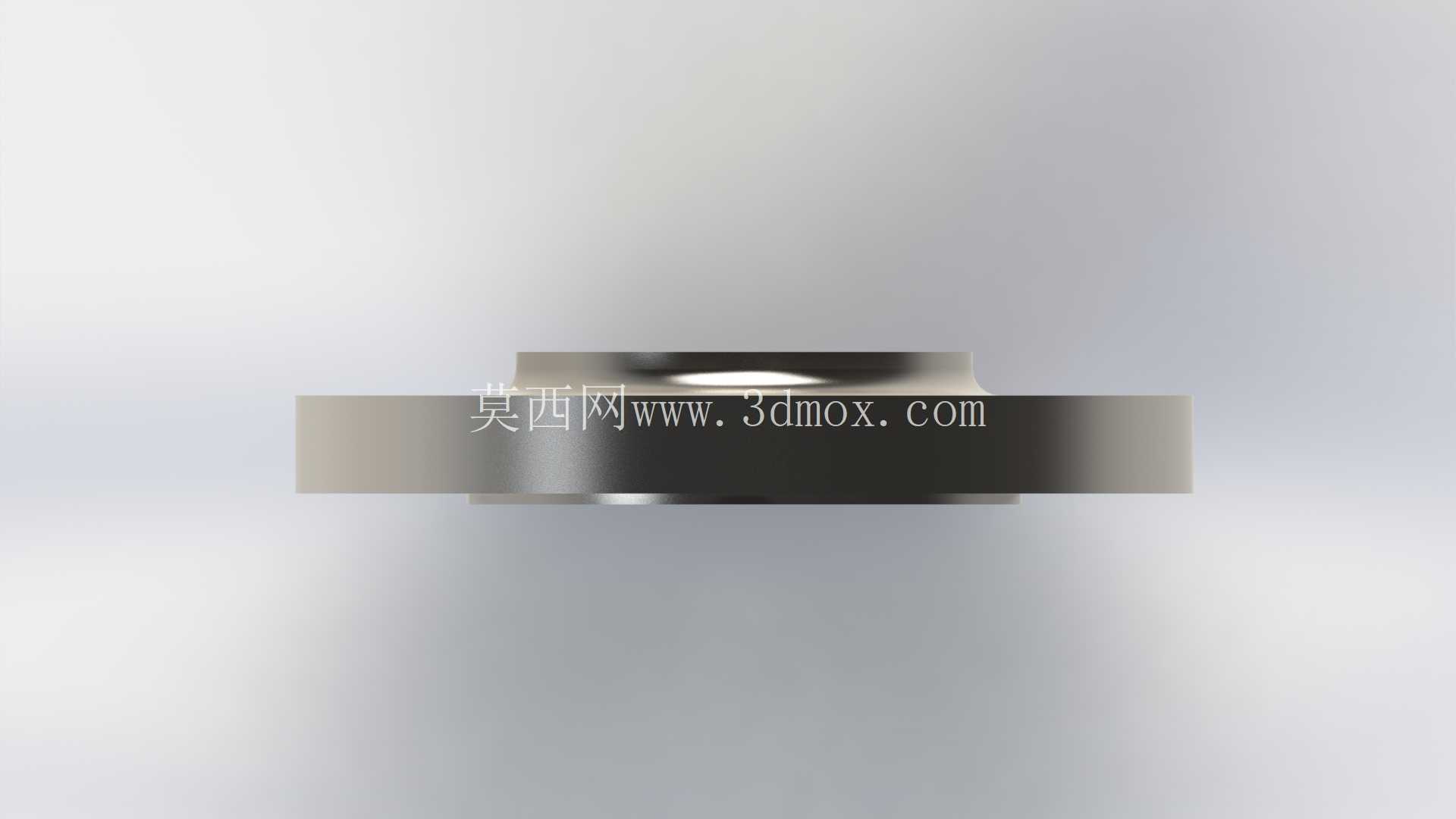

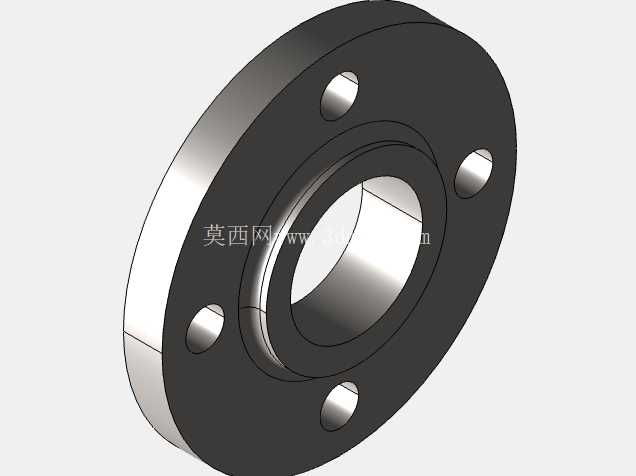

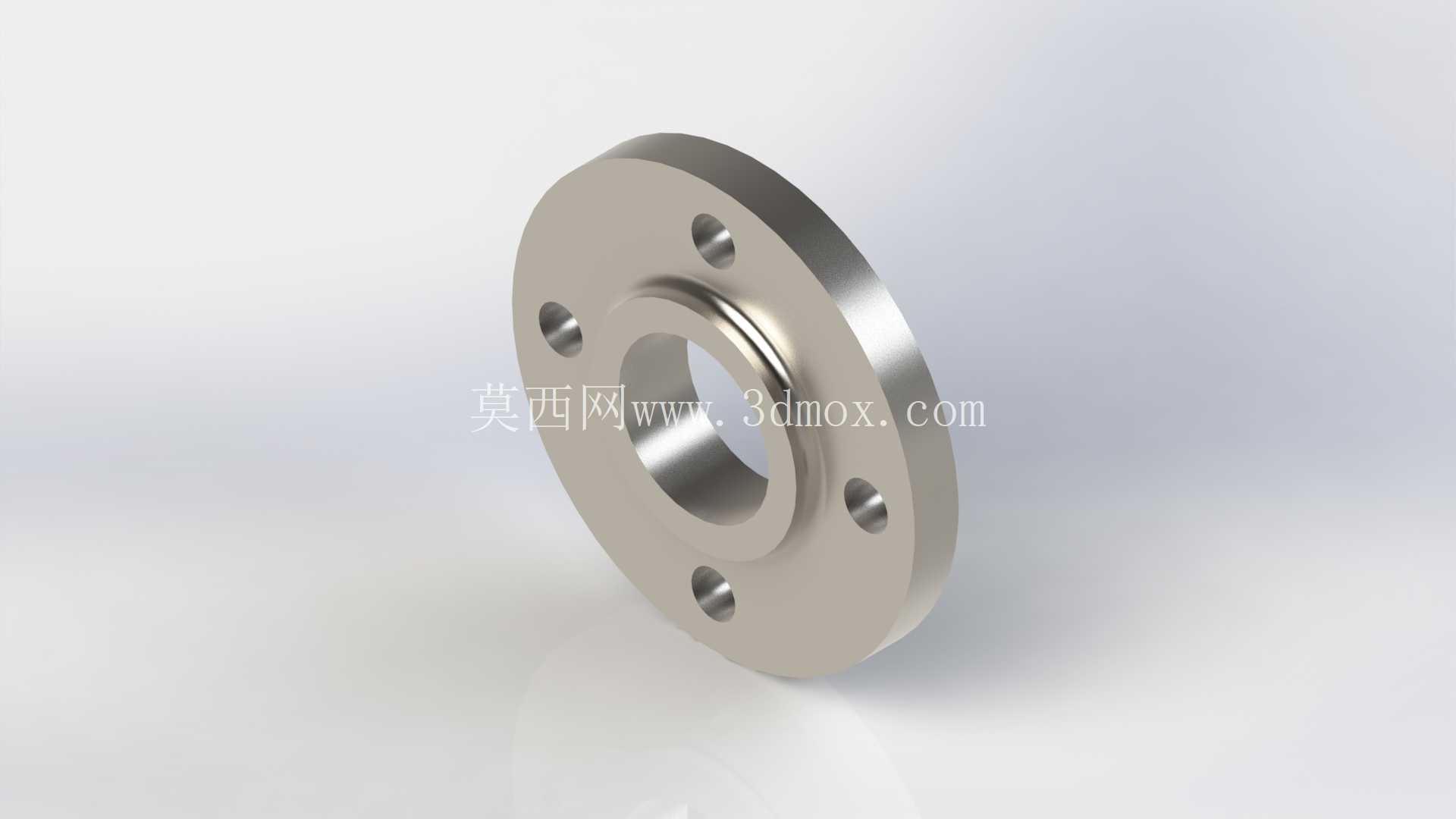

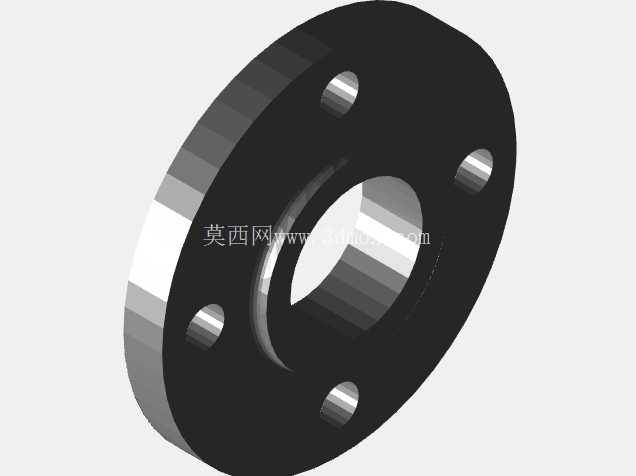

　　从结构设计逻辑来看，这款法兰采用板式平焊的结构形式，整体为圆盘状回转体结构，中心为与DN50管道匹配的通孔，通孔直径适配常规外径57mm或者60.3mm的无缝钢管，安装时管道插入法兰内孔至指定位置后，在法兰背面与管道外壁进行角焊缝焊接即可完成固定。法兰盘上沿圆周均匀分布4个螺栓通孔，孔位的分布圆直径严格匹配PN16压力等级DN50法兰的标准尺寸，适配M16规格的六角螺栓，安装时通过对称拧紧螺栓，将法兰密封面与垫片压紧实现静密封。法兰的密封面采用突面形式，密封面有一圈凸起的密封台，加工时保证密封面的表面粗糙度达到Ra3.2以下，确保垫片受压后能充分填充密封面的微观间隙，避免介质渗漏。材质选用不锈钢材质，可根据输送介质的腐蚀特性选择304、316L等不同牌号，相比碳钢法兰，不锈钢材质的耐腐蚀性更强，在潮湿环境、弱腐蚀介质工况下不需要额外做防腐涂层处理，后期维护成本更低，同时不锈钢的韧性较好，在管路存在轻微振动或者温度变形时，能更好地适应应力变化，减少密封面泄漏的概率。从安装边界尺寸来看，这款法兰的外径、厚度、螺栓孔中心距、密封面直径都严格遵循对应压力等级的尺寸规范，安装时需要预留足够的螺栓操作空间，法兰外侧与周边管线、设备结构的净距不能小于螺栓长度加20mm的操作空间，方便后期检修时拆卸螺栓。

　　在实际管路系统中，这类法兰通常成对使用，中间根据介质特性选配橡胶垫片、四氟垫片或者金属缠绕垫片，当管路需要拆卸检修、更换阀门或者仪表元件时，只需要松开螺栓就能断开管路，不需要切割管道，大幅提升管路系统的可维护性。设计这类法兰的三维模型时，需要重点保证各尺寸的形位公差，尤其是螺栓孔的位置度、密封面的平面度，以及法兰内孔与密封面的同轴度，如果螺栓孔位置度偏差过大，现场安装时会出现螺栓无法穿入的问题，密封面平面度不足则会导致压紧后垫片受力不均，出现局部泄漏的情况。另外法兰盘的厚度需要满足1.6MPa压力下的强度要求，通过强度计算校核螺栓预紧力、内压作用下的法兰盘应力，确保在额定工作压力下法兰不会出现塑性变形，保证长期运行的结构可靠性。

　　在实际工程应用中，这类板式法兰不能用在高压、高温或者剧烈循环载荷的管路上，因为板式法兰的刚度相比对焊法兰更低，在高压工况下容易出现法兰盘翘曲导致密封失效，但是在1.6MPa及以下的中低压常温工况下，板式法兰的性价比优势非常明显，是工业管路系统中应用最广泛的法兰连接形式之一。建模过程中需要还原法兰的所有工艺细节，包括螺栓孔的倒角、密封面的加工纹理区域、法兰边缘的倒钝处理，这些细节虽然不影响核心功能，但是在做管路装配仿真、施工模拟的时候，能更真实地还原现场安装的实际情况，避免出现装配干涉的误判。比如法兰边缘的倒钝处理，是为了去除加工后的锋利边角，避免安装作业时划伤施工人员，同时也能减少法兰安装时与周边构件的磕碰损伤。另外在做管路系统的应力分析时，准确的法兰模型重量、刚度参数也能提升仿真计算的精度，帮助设计人员提前预判管路支吊架的载荷分布，优化管路的支撑布置，避免运行过程中出现法兰连接处应力过大导致的泄漏问题。
