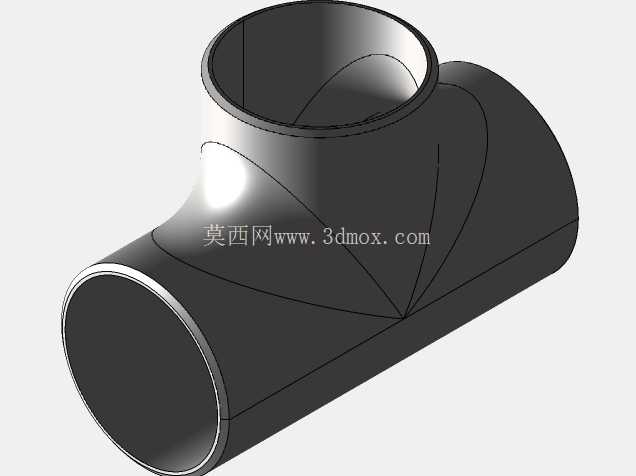

2英寸等径SCH10S三通管道接头结构

　　在民用建筑给排水、工业流体输送、暖通空调、化工介质传输等诸多管路系统场景中，等径三通是实现管路直角分流、合流的核心连接件，这款2英寸规格的SCH10S等径三通，适配公称通径2英寸的同规格管路，可在不改变管路通径的前提下，完成主管路与支管路的垂直方向连通，常见于建筑消防供水系统、车间压缩空气支管路排布、中央空调冷冻水环路分流、轻型化工介质输送管线等对管路壁厚有明确压力等级要求的场景。

　　从实际使用需求出发，这类SCH10S等级的三通属于薄壁系列管件，适配的管路系统工作压力相对偏低，多用于常温常压下的水、压缩空气、低压蒸汽等常规流体输送场景，相比厚壁高压三通，其自身重量更轻，材料成本更低，安装时的搬运、对口焊接操作也更省力，非常适合民用建筑、普通工业厂房内的低压管路布设。从结构设计逻辑来看，这款等径三通采用正三通结构，三个接口的公称通径完全一致，主管路为水平贯通结构，支管路从主管路中部垂直引出，三个接口的端面均为标准坡口形式，适配现场焊接连接工艺，接口处的壁厚均匀过渡，在支管与主管的相贯线位置做了平滑的圆弧过渡处理，既避免了直角相贯带来的应力集中问题，也能减少流体在分流位置的湍流阻力，降低管路运行过程中的振动与噪音。

　　设计过程中需要重点考量相贯线位置的壁厚补偿，因为支管开孔会削弱主管的结构强度，这款模型在相贯区域做了合理的壁厚增厚过渡，保证整个管件的承压能力均匀一致，不会在分流位置出现强度薄弱点。从外形尺寸与安装边界来看，这款三通的三个接口外径完全匹配2英寸SCH10S标准钢管的外径尺寸，主管的总长度、支管的高度均符合对应压力等级管件的行业通用尺寸规范，安装时不需要额外调整管路的排布间距，可直接与同规格的钢管、弯头、阀门等配件组对焊接，三个接口的同轴度、垂直度公差控制在管路安装允许的范围内，现场组对时不会出现错边、对口间隙不均的问题，能有效降低现场焊接的施工难度，减少焊口缺陷的产生概率。

　　从流体通过性能来看，等径结构的三通在分流时，主管路的流体阻力损失较小，支管引出位置的流道平滑，不会出现明显的流道缩径问题，能保证支管路的流量分配满足设计要求，避免因管件结构问题导致支管路流量不足的情况。在实际选型过程中，工程人员需要根据管路的设计压力、输送介质特性、安装空间尺寸来匹配对应规格的三通，这款SCH10S等级的2英寸等径三通，刚好覆盖了多数低压民用、普通工业管路的使用需求，其三维结构完整还原了实物的相贯线过渡、接口坡口、壁厚分布等细节，可直接用于管路系统的三维排布设计、施工前的碰撞检查、预制加工的尺寸参考，帮助设计人员在建模阶段就准确预判管件的安装空间，避免现场施工时出现管件与其他管线、结构件碰撞的问题，也能为管路预制加工提供准确的尺寸依据，减少现场切割、调整的工作量，提升管路安装的施工效率。
