160mm规格多角度地下排水KG弯头

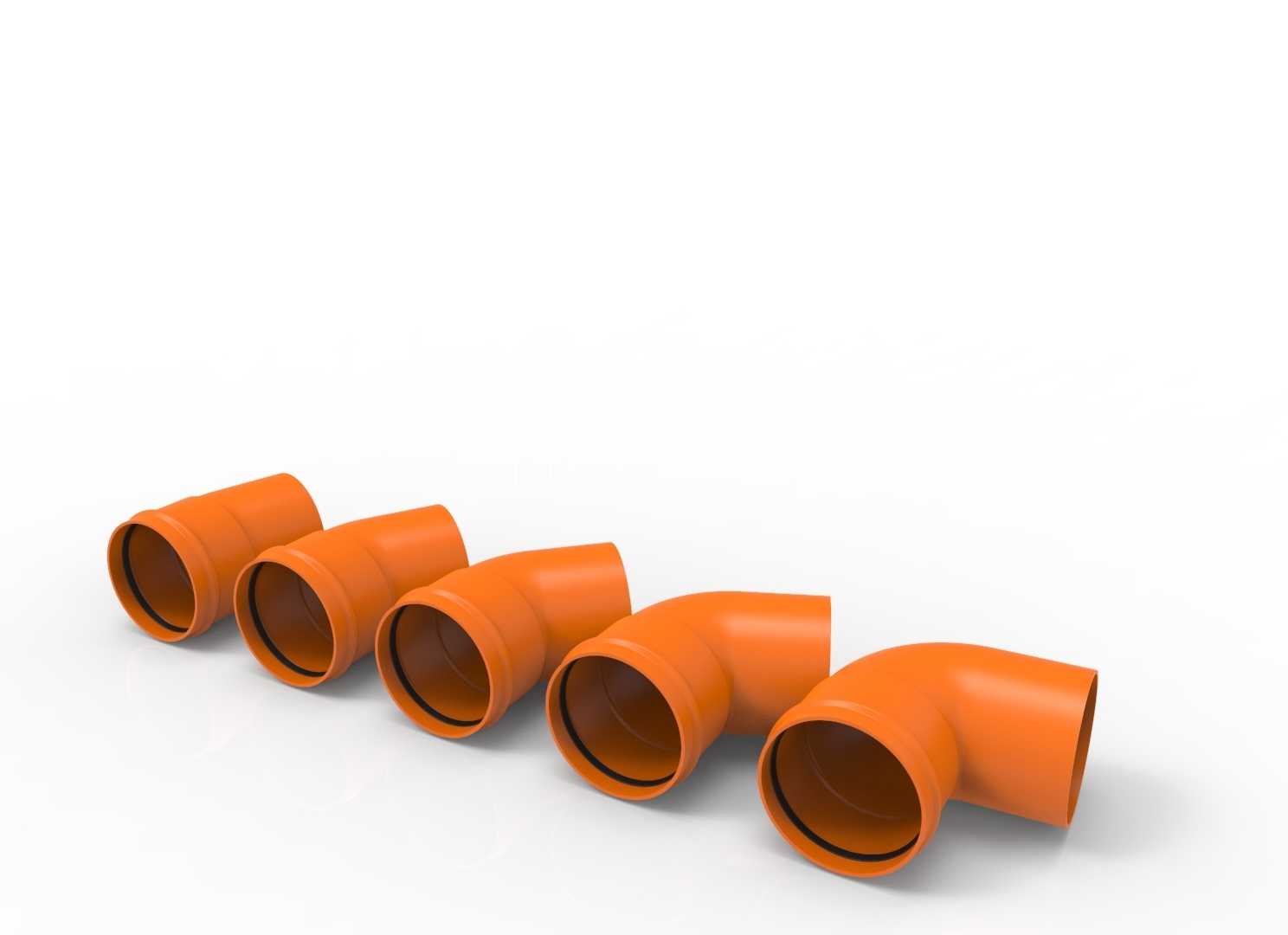

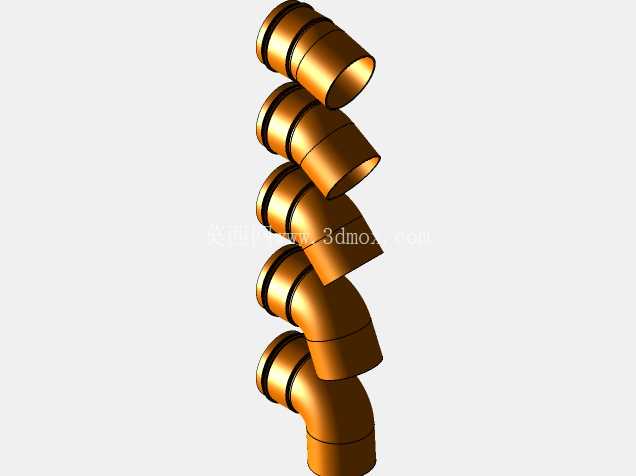

　　地下排水管网的布设过程中，转角位置的管件选型直接决定整个管线的排水效率与后期运维成本，这款适配160mm管径的KG系列弯头，覆盖15°、30°、45°、67°、87°五个常用偏转角度，能够满足市政地下排污、建筑小区室外排水、工业厂区雨污分流管线等不同场景的转角布设需求，无需现场裁切管材调整角度，大幅降低现场施工的拼接误差风险。从功能特性来看，这款弯头采用承插式接口设计，接口内置密封胶圈槽位，安装时将配套橡胶密封圈嵌入槽内，直接将管材插入承口即可完成密封连接，相较于传统粘接式接口，承插胶圈密封的结构能够适应地下土壤的不均匀沉降，避免管线受土层位移拉扯出现接口渗漏的问题，同时胶圈密封的结构允许接口存在微小的轴向位移与角度偏转，适配地下复杂的地质条件。

　　设计阶段首先考虑的是排水工况下的流态优化，不同角度的弯头内壁均做了顺滑圆弧过渡，没有直角折角或者突兀的截面变化，能够减少污水在转角位置的紊流与淤积，尤其是排污管线中携带的固体杂质，不会在弯头位置堆积堵塞，降低后期管网清掏的频次。针对地下埋设的使用环境，弯头的壁厚做了针对性加强，承口位置的壁厚比同规格直管段厚15%左右，能够承受回填土的侧向压力与地面荷载传递的压力，避免埋设后出现管件被压裂变形的问题。外形尺寸方面，五个角度的弯头承口内径统一适配外径160mm的排水管材，承口插入深度统一为85mm，安装时无需根据角度调整管材的插入深度，现场施工时可以统一做插入深度标记，减少施工失误。

　　不同角度的弯头轴向安装长度存在差异，15°小角度弯头的轴向投影长度最短，适合管线微调偏转的场景，87°弯头接近直角转向，用于管线垂直转向或者大角度绕行的场景，布设管线时可以根据现场的障碍物位置、管线走向要求选择对应角度的弯头，不需要额外定制非标转角管件。从安装边界来看，这款弯头的安装不需要专用工具，只需要在管材插入端做好倒角，涂抹润滑脂后对准承口推入即可，安装作业空间只需要预留出弯头的外形尺寸加上两侧管材的操作空间，在狭小的地下管沟内也能完成安装作业。弯头的外表面没有突出的加强筋或者突兀的结构，回填时不会因为突出部位造成应力集中，回填土夯实过程中受力均匀，不会出现局部受压破损的问题。在雨污分流改造项目中，这类多角度配套的弯头能够大幅提升管线布设的灵活性，尤其是在老旧城区地下管线复杂、障碍物多的场景下，可以通过不同角度弯头的组合，绕开已有的供水、电力、通信管线，不需要大规模开挖调整管线走向，降低改造施工对周边居民生活的影响。在工业厂区的排污管线布设中，针对生产废水携带少量腐蚀性介质的场景，这类弯头的材质适配常规PVC-U或者HDPE排水管材，能够耐受生活污水、一般工业废水的腐蚀，长期埋地使用不会出现材质老化脆裂的问题。

　　设计过程中针对每个角度的弯头都做了水力学模拟验证，确保污水通过弯头时的水头损失控制在合理范围内，不会因为转角位置的阻力过大造成上游管线积水壅水，尤其是在大流量降雨排水场景下，顺畅的内壁过渡能够保证排水流速稳定，避免雨水在转角位置雍高造成路面积水。承口位置的胶圈槽做了双道卡位设计，密封圈安装后不会因为水流冲击或者土层位移出现脱槽移位，密封可靠性比单槽结构提升40%以上，能够长期保持接口零渗漏，避免地下管线渗漏造成土壤污染或者路基塌陷的隐患。
