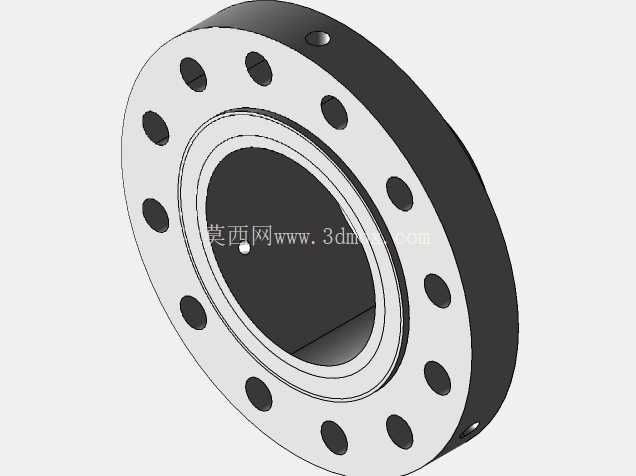

8英寸CL600级SCH40孔径带颈对焊孔板法兰

　　从结构设计逻辑来看，该法兰采用带颈对焊结构，颈部的锥形过渡段是整个构件的应力缓冲核心，在CL600对应的10MPa左右高压工况下，管道内的压力波动、介质冲刷带来的载荷会通过颈部平缓过渡到法兰盘本体，不会在焊缝位置形成应力突变，相比平焊法兰的角接焊缝，对焊结构的焊缝强度与管道本体等强，能够承受更高的压力循环与温度交变，适配高温高压的油气、蒸汽类介质输送场景。法兰密封面采用突面（RF）形式，密封面表面加工有同心圆水线，安装时配合缠绕式垫片即可形成可靠的静密封，突面结构的对中难度低，现场安装时无需复杂的对中调整，适合大口径高压管线的快速装配。在石油炼化、长输管线、化工工艺装置的高压工艺管段中，孔板法兰是兼具管道连接与流量测量取源功能的核心管路元件，本次呈现的8英寸CL600压力等级SCH40孔径带颈对焊突面法兰，是针对高压工况下节流取压需求开发的一体化连接构件，区别于普通平焊法兰仅承担管道对接的单一功能，这类法兰在本体上预留了取压孔位，可直接与差压变送器配合完成管内介质流量的差压法测量，省去了额外在管道上开孔焊接取源座的工序，也避免了现场开孔带来的焊缝应力集中、密封失效风险。

　　法兰盘周向均匀布置的螺栓孔，数量与孔径严格匹配CL600压力等级的法兰标准，螺栓孔采用跨中布置方式，避免螺栓载荷直接作用在法兰的径向薄弱位置，拧紧螺栓时能够让垫片受力均匀，减少局部密封比压不足导致的泄漏风险。法兰本体上的取压孔采用径向钻孔工艺，孔位正对法兰中心的节流区域，孔口做了倒角处理，避免介质流动时在孔口形成涡流影响差压测量精度，取压孔的位置避开了螺栓孔与密封面区域，不会对法兰的结构强度与密封性能造成影响。从安装边界来看，该法兰适配SCH40壁厚的8英寸无缝钢管，对焊端的内径与壁厚和对应钢管完全匹配，焊接时能够实现内壁齐平，避免管内出现台阶造成介质紊流，减少介质冲刷带来的局部腐蚀，也能降低流量测量时的流场扰动。

　　法兰的外径、螺栓孔中心圆直径、螺栓孔直径、颈部高度、密封面外径等尺寸均严格遵循对应压力等级的法兰标准，现场安装时可以和同标准的阀门、设备法兰直接配对，无需额外加工适配。在实际工程应用中，这类孔板法兰常被用在高压蒸汽管线、原料油输送管线、高压工艺气主管线上，既承担两段管道的刚性连接作用，又作为流量测量的节流元件载体，一体化的结构减少了管线上的连接节点数量，每减少一个法兰连接点就减少了一处潜在的泄漏点，对于高压易燃易爆介质的输送场景来说，这种结构设计能够大幅提升管线运行的本质安全。

　　建模过程中，对法兰颈部的过渡圆角、螺栓孔的倒角、密封面的水线细节、取压孔的位置精度都做了还原，能够直接用于管线装配的干涉检查、应力仿真分析，也可作为工装设计、安装方案模拟的基础模型，在做管线排布设计时，可以直接调用该模型验证法兰安装所需的操作空间，核对螺栓拧紧时的扳手空间是否充足，避免现场安装时出现空间不足无法操作的问题。需要注意的是，这类高压法兰在装配时，螺栓的拧紧力矩需要按照标准要求对称分次拧紧，避免法兰偏斜导致密封失效，同时取压孔的安装方向需要根据介质类型调整，测量气体介质时取压孔布置在管道上半部分，测量液体介质时取压孔布置在管道下半部分与水平中心线成45度的位置，避免积液或积渣堵塞取压孔。
