30mm铝制RC高速散热风扇结构设计

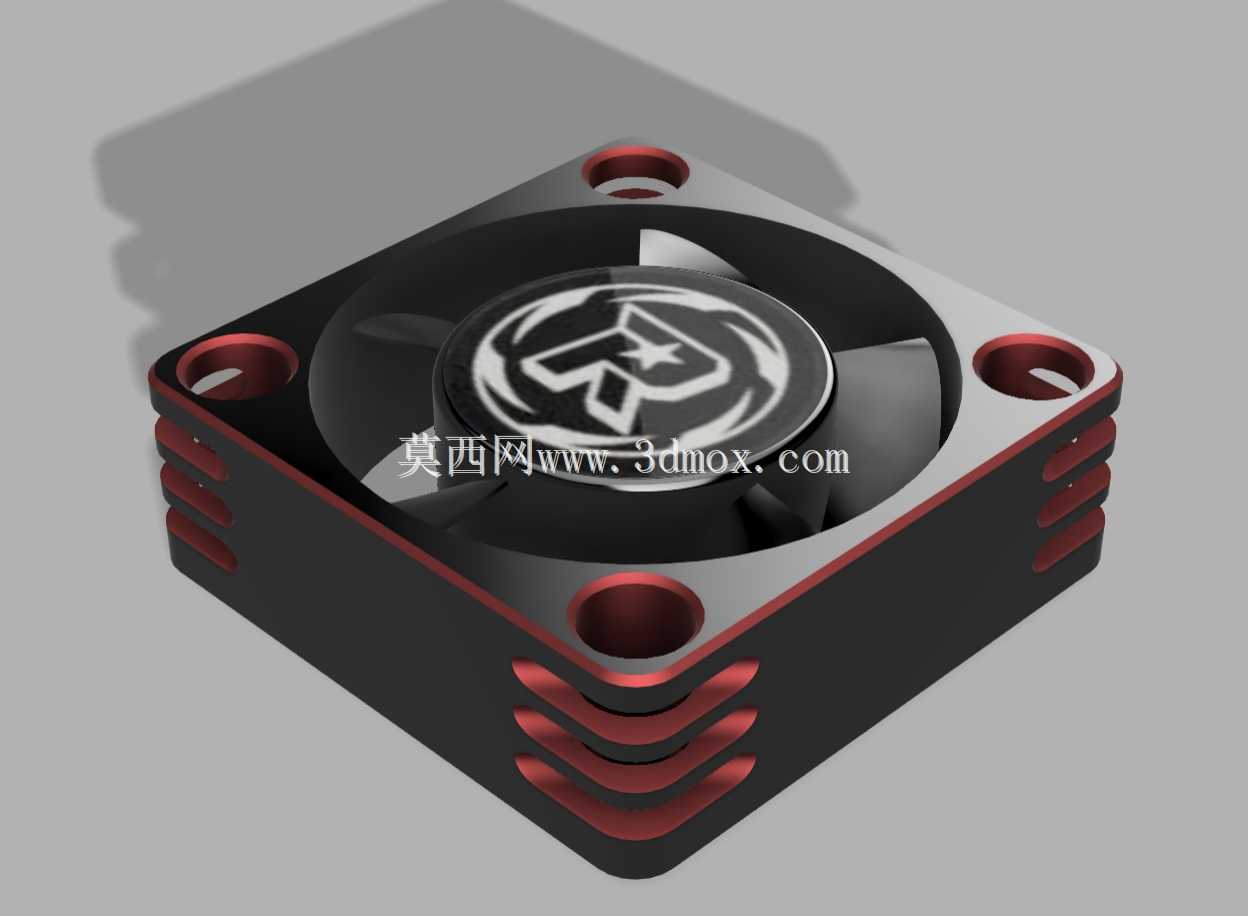

　　外框四个角预留了标准的安装沉孔，孔位的中心距严格匹配30mm方形风扇的通用安装规范，沉孔深度刚好可以容纳M2规格的沉头螺丝，安装完成后螺丝头部不会突出外框表面，不会和周边的结构件产生干涉，对于安装空间余量极小的航模电调、迷你无刷电机驱动板来说，这种安装边界的细节设计非常重要，不需要工程师额外为螺丝头部预留避让空间。风扇的整体厚度控制在10mm级别，属于超薄型轴流风扇范畴，在堆叠安装的多板卡工控设备里，这个厚度可以让结构设计师在板卡间隙之间直接布置散热单元，不需要重新调整整体板卡的间距布局。扇叶采用的是七叶大倾角设计，和普通低转速风扇的小倾角扇叶不同，这种大倾角扇叶在28000转的高转速工况下，能够产生更高的风压，即使风扇和散热鳍片之间的距离很近，也能把气流直接压入鳍片的缝隙深处，不会出现气流在鳍片表面紊流散逸的问题，这对于高功率密度的RC动力系统来说尤为关键——航模电调在满油门工作时，功率管的瞬时发热量非常大，如果风压不足，气流只能带走鳍片表面的热量，鳍片根部的热量无法及时散出，很容易触发功率管的过温保护，甚至造成功率管烧毁。在航模动力系统、小型嵌入式工控板、紧凑型电子调速器的散热方案选型中，小尺寸高转速轴流风扇一直是结构工程师重点关注的核心部件，尤其是30mm规格的产品，刚好卡在安装空间极度受限、散热需求又相对迫切的应用场景里，这类风扇的设计细节直接决定了整套动力或电控系统的长时间工作稳定性。这款30毫米规格的铝制散热风扇，外框采用一体化铝型材切削加工而成，和常见的塑料外框风扇相比，铝材质本身的导热系数更高，能够在气流散热之外，通过外框与安装面的接触带走一部分接触面的热量，相当于兼具主动风冷和辅助导热的双重作用。

　　风扇中心的转子部分做了动平衡校准，高转速下的振动幅度控制在极小范围内，安装在航模机身或者小型设备上时，不会因为风扇自身的振动影响设备上的传感器精度，比如搭载陀螺仪的飞控系统，如果附近的散热风扇振动过大，会直接导致陀螺仪采样数据出现噪声，影响飞行姿态的控制精度。外框侧面设计了多道环形散热槽，这些凹槽一方面增加了外框的整体散热面积，另一方面也可以作为气流的辅助导流通道，让扇叶边缘甩出的紊流能够顺着凹槽快速导出，减少扇叶边缘的气流涡流损失，提升风扇的整体送风效率。风扇的进出风面做了倒角处理，进风侧的倒角可以引导气流更顺畅地进入扇叶工作区域，降低进风阻力，出风侧的倒角则可以减少气流离开外框时的沿程阻力，让气流的有效送风距离更远。

　　在实际的结构集成过程中，这款风扇可以直接贴装在铝制散热鳍片的表面，不需要额外加装导风罩，因为外框本身的平面度经过精加工处理，和鳍片表面贴合后不会出现漏风的问题，能够保证所有气流都穿过鳍片的散热通道。针对RC模型的使用场景，风扇的外框做了硬质阳极氧化处理，表面的氧化层硬度高，在模型拆装、日常使用过程中不容易被刮花，同时氧化层的绝缘性能也可以避免风扇外框意外接触电路板焊点造成短路问题。扇叶的中心轮毂上做了品牌标识的凹凸结构，这个结构并非单纯的装饰作用，凹凸的纹路可以在轮毂旋转时打乱轮毂表面的附面层气流，减少轮毂中心区域的气流滞止区，提升中心区域的气流流通效率。

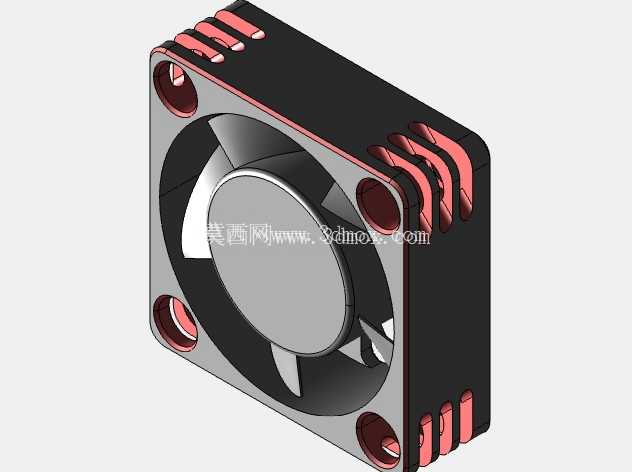

　　在安装兼容性上，这款风扇的供电线出线位置做了应力释放槽，线材从外框侧面的凹槽内引出，不会突出外框的安装平面，不管是正面安装还是反面安装，线材都不会被夹在风扇和安装面之间，避免线材绝缘层被压破造成短路。对于做小型电子设备结构设计的工程师来说，这类小尺寸高转速风扇的三维模型可以直接导入装配体中，用来验证安装空间、干涉情况、风道走向，不需要自己从零开始测绘建模，能够大幅缩短散热方案的验证周期，尤其是在做紧凑型设备的结构堆叠时，精准的模型可以提前发现安装孔位对齐、线材避让、风道遮挡等潜在问题，避免后期开模或者打样后才发现结构冲突，造成研发成本的浪费。
