创意双组叶片手持小风扇结构设计

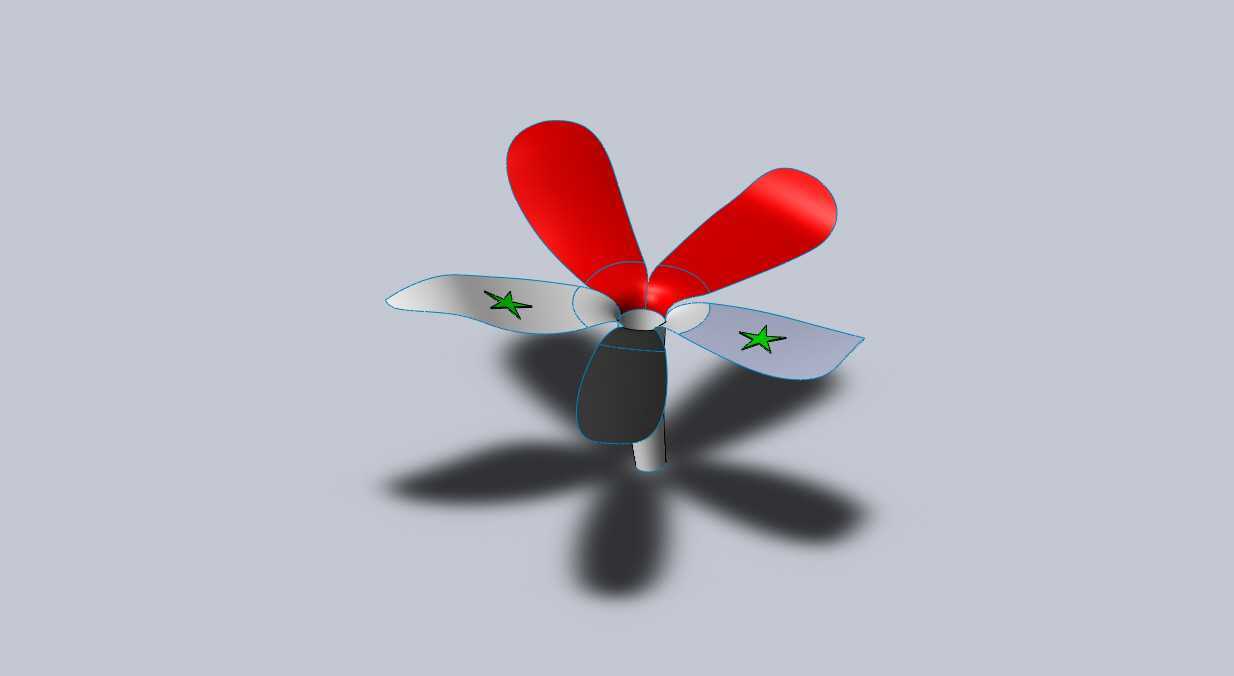

这款手持散热设备的结构设计，核心围绕小空间内的送风效率优化展开，区别于常规单组三叶或五叶手持扇的布局，采用了上下分层的双组叶片结构，上层为两片大曲率红色宽叶片，下层为三片带星形标识的半透明窄叶片，两组叶片同轴安装但曲面朝向做了差异化调校，在电机同转速输出的前提下，能够形成两层不同流速的送风层，上层大叶片负责推送远距离的集中气流，下层窄叶片负责打散上层气流的硬风感，避免直吹时的不适感，同时两组叶片的转动惯量经过配重平衡，手持使用时不会出现明显的震手问题。

从实际应用场景来看，这类便携送风设备主要适配户外通勤、桌面办公、排队等候等无固定送风条件的场景，因此结构设计上优先控制了整体的径向尺寸，叶片旋转的最大外轮廓直径控制在85mm以内，握持段的柱体直径为28mm，整体长度不超过160mm，能够轻松放入常规大小的裤袋或随身小包中，不会和钥匙、耳机等随身物品产生过多的干涉。安装边界上，电机固定座位于两组叶片中间的连接段，采用过盈配合加定位筋的方式固定，不需要额外的螺丝锁紧，装配时只需要将上下两组叶片依次压入电机输出轴的定位卡槽即可，能够有效减少装配工序，提升量产时的组装效率。

设计思路上，没有采用常规的全包覆网罩结构，而是将叶片的边缘做了R2.5的圆角钝化处理，叶片材质选用韧性较好的软质PVC，即使转动过程中触碰到皮肤也不会造成划伤，省去网罩结构一方面能够降低整体重量，整机含电池的重量可以控制在120g以内，长时间手持不会产生明显的酸胀感，另一方面也减少了网罩对气流的阻挡，能够提升约12%的有效送风距离。握持段的外壳做了微弧收腰处理，表面设置了0.3mm深度的细密防滑纹理，即使手心出汗也不会出现打滑脱落的问题，电池仓集成在握持段内部，和电机驱动板之间设置了2mm厚的隔热垫片，避免电机长时间运行产生的热量传导到电池部位，影响电池的循环使用寿命。

功能特性层面，两组叶片的曲面经过流体仿真调校，上层大叶片的安装角为22度，能够在低转速下产生足够的风压，下层窄叶片的安装角为16度，转速和上层保持一致但叶尖线速度更低，能够将上层推送的集中气流打散为柔和的紊流风，在距离出风口30cm的位置，风速能够稳定在1.8m/s-2.2m/s的区间，既能够满足夏季散热的需求，又不会因为风速过高导致皮肤表面水分流失过快产生的干燥感。叶片的动平衡等级做到了G2.5级，在最高转速4200rpm的运行状态下，整机的振动幅值不超过0.2mm，放在光滑的桌面运行时不会出现明显的位移，手持时的震感几乎可以忽略。

从结构可靠性角度来看，叶片和电机轴的连接部位采用了D型轴配合防脱卡扣，能够承受1.5倍额定转速的离心力不会出现松脱，电机固定座和外壳之间设置了十字形的减震筋条，能够吸收电机运行时产生的高频振动，避免外壳出现共振异响。出风口位置没有设置多余的遮挡结构，气流能够直接从叶片间隙送出，不会因为结构阻挡产生额外的风噪，在最高转速下的运行噪音控制在42分贝以内，在办公室、图书馆等需要安静的场景使用时，不会对周围的人造成干扰。整体结构没有采用易损的卡扣连接，外壳的合模缝设置在握持段的侧面，配合超声波焊接工艺，能够达到IPX4的防水等级，日常使用时溅到汗水或者小雨都不会影响内部电路的正常运行。
