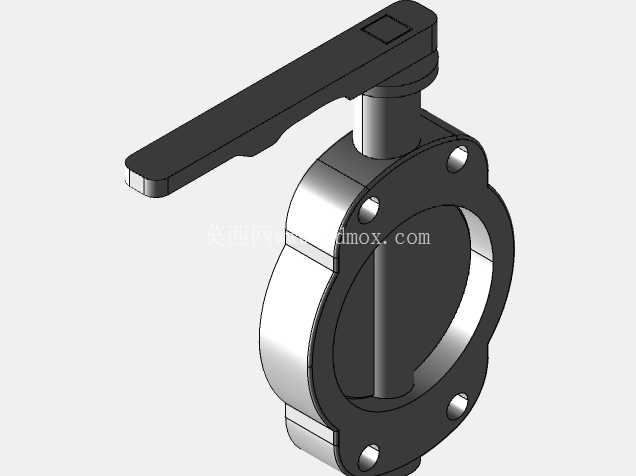

6英寸手柄驱动对夹式蝶阀结构设计

　　在市政给排水、暖通空调循环水、轻工制程流体输送的管路系统里，这类对夹式蝶阀是中低压管段最常用的通断控制部件，相比同口径闸阀、截止阀，它的结构长度更短，安装占用的管段轴向空间极小，尤其适合管廊排布紧凑、安装操作空间受限的场景，比如厂房内架空管线、设备进出口的短节位置，不需要额外预留大段操作空间就能完成安装与启闭作业。从结构设计逻辑来看，这款蝶阀采用手柄直接驱动阀杆的结构，没有额外的减速机构，手柄的操作力矩直接传递给阀杆带动阀板转动，结构简单可靠，日常维护不需要拆解复杂的传动组件，只需要定期检查阀杆密封处的填料状态即可，适合启闭频次不高、不需要远程自动控制的管段，比如楼宇给排水的立管分支、循环水系统的旁通支路、小型水处理设备的管路节点。外形上采用对夹式连接结构，阀体本身没有独立的法兰螺栓孔凸台，安装时直接夹在两端管路的法兰之间，靠穿过法兰的长螺栓完成整体紧固，这种设计让阀体的整体重量比法兰式蝶阀降低近四成，同时阀体的轴向尺寸大幅压缩，6英寸口径的这款蝶阀轴向安装尺寸不到同口径法兰蝶阀的一半，在空间紧张的管排里可以大幅压缩管线排布的总宽度，给其他管线预留安装余量。阀板采用中心对称的平板式结构，转动轴线与管路中心、阀板中心重合，启闭过程中阀板绕中心轴做90度回转，从全开到全关只需要转动手柄四分之一圈，操作响应快，不需要像闸阀那样多圈转动手轮，现场操作人员可以快速完成管路通断的切换，在应急截断的场景下可以大幅缩短操作时间。

　　阀座采用内嵌式的环形密封结构，密封面沿阀体内壁整圈布置，阀板转动到全关位置时，阀板的外圆柱面与阀座密封面完全贴合，实现管路的截断密封，这种中心密封结构在中低压工况下密封性能稳定，流体通过阀门时的流阻比截止阀小很多，全开状态下阀板与管路轴线平行，对流体的扰动极小，压损可以控制在很低的水平，适合大流量、低扬程的流体输送系统，不会因为阀门的存在造成过大的管路压力损失，降低输送泵的运行负载。手柄的设计做了操作力矩的适配，长度经过核算，在额定工作压力下，操作人员只需要施加常规的手部握力就能完成启闭操作，不需要额外加力杆辅助，手柄末端做了防滑的结构处理，表面有防滑的平面结构，即使手上沾有水渍或者油污也能稳定握持操作，不会出现打滑的情况。

　　阀体的连接耳位置做了定位凸台，安装时可以卡在两端法兰的定位止口上，不需要额外调整同轴度，就能保证阀板转动时不会与法兰内壁发生刮擦，降低现场安装的对位难度，即使是安装经验不足的施工人员，也能快速完成阀门的定位紧固，避免因为安装错位导致阀板卡涩、密封失效的问题。从建模细节来看，整个模型还原了实际产品的装配关系，阀杆与阀体的配合间隙、阀板与阀座的贴合位置、手柄与阀杆的方榫连接结构都做了准确的还原，每个连接孔的位置、阀体的加强筋结构都和实际工业产品一致，结构设计人员可以直接参考这个模型的安装尺寸做管路排布的校核，在三维管路设计时直接调用，就能准确预留阀门的安装空间、操作空间，避免现场安装时出现空间干涉、操作距离不足的问题。

　　在实际选型应用中，这类蝶阀通常用于工作压力不超过1.6MPa、工作温度在常规流体适用范围内的水、油品等无强腐蚀性的流体管路，因为结构简单、成本低廉、维护方便，在民用建筑给排水、工厂循环水系统、小型化工制程的公用工程管路上应用极广，相比其他类型的截断阀，它的综合性价比更高，安装维护成本更低，是中低压大通径管路截断控制的首选部件之一。建模过程中对各个零件的装配公差做了合理的还原，阀杆与阀体的配合采用间隙配合，保证阀杆转动灵活不会卡涩，同时配合间隙控制在密封填料可以补偿的范围内，不会出现外漏的情况；阀板与阀座的配合有合理的过盈量，保证全关状态下的密封性能，同时不会因为过盈量过大导致操作力矩过高，启闭困难。阀体的外形做了轻量化的结构优化，在保证阀体强度的前提下，去除了不必要的冗余材料，既降低了整体重量，也减少了材料的消耗，同时阀体的外形没有多余的突出结构，安装后不会占用额外的空间，管排排布时可以紧密排列，提升空间利用率。
