AWG压力释放阀配套16bar压力表结构模型

　　在工业流体压力控制回路中，压力释放阀是保障管路系统压力不超阈值的核心安全部件，而配套的压力显示仪表则是运维人员直观掌握阀前压力状态、判断系统运行是否平稳的直接载体，本次呈现的这款适配AWG型压力释放阀的16bar量程压力表，正是针对这类泄压保护场景做的结构建模。从实际应用场景来看，这类小量程压力表多配套在小型气动回路、低压给排水管路、小型压缩空气分支管路的泄压阀上，用来实时监测泄压阀入口侧的压力数值，当系统压力接近16bar的泄压阈值时，运维人员可以通过表盘读数提前预判泄压动作，也能在日常巡检中快速判断管路是否存在超压、压力波动异常等问题，避免压力释放阀频繁起跳影响系统稳定性，也防止超压未被及时发现引发管路密封失效、管件爆裂等故障。

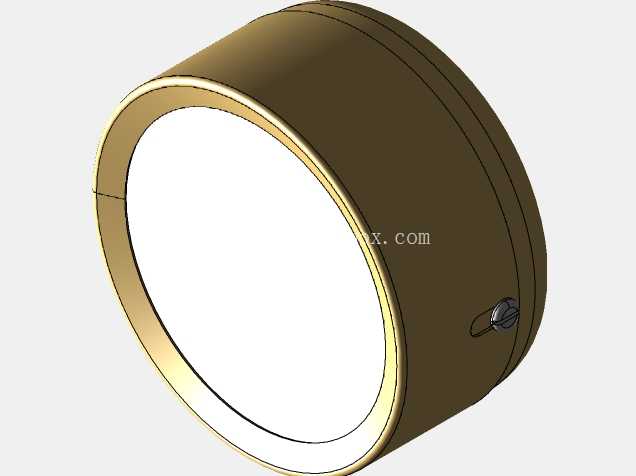

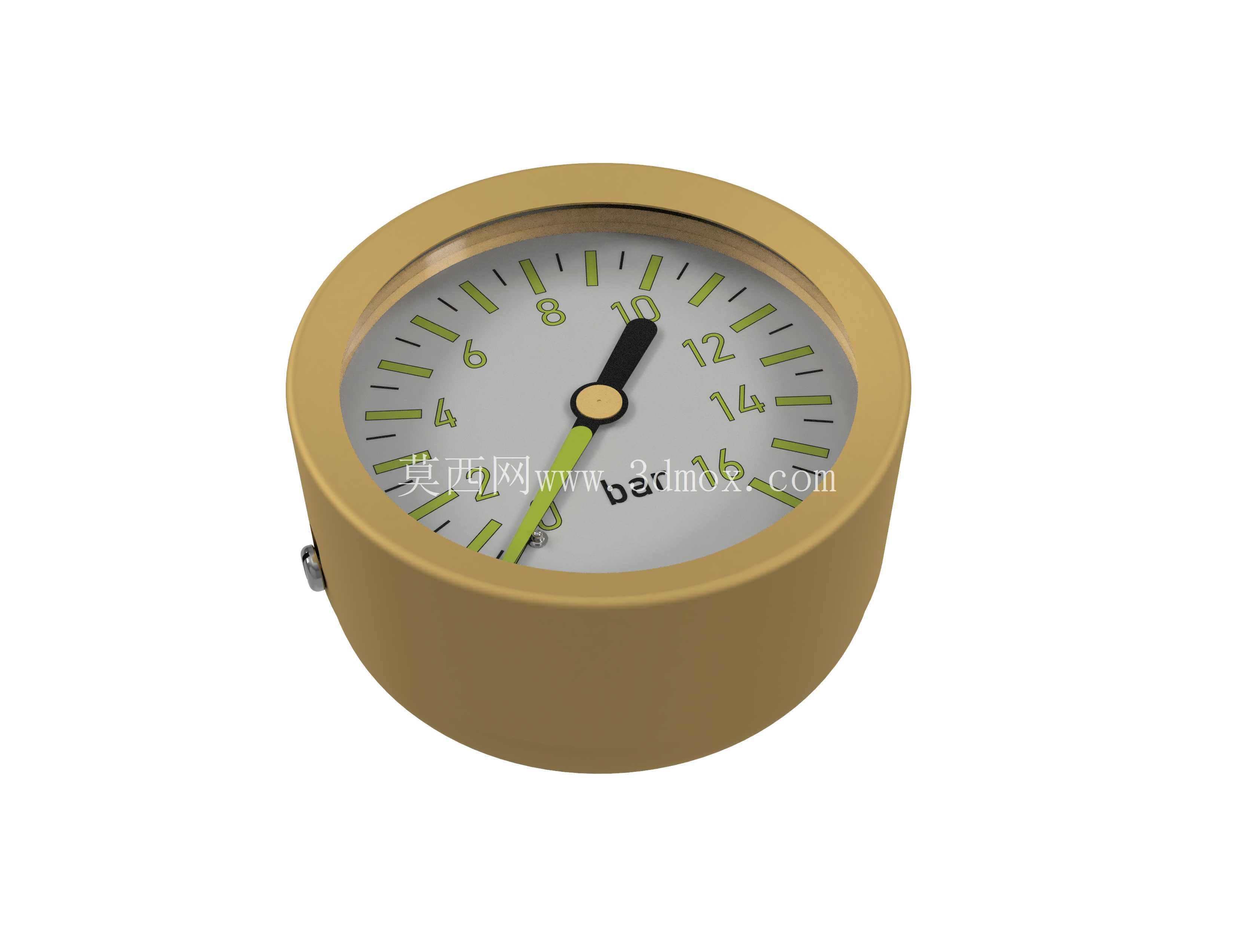

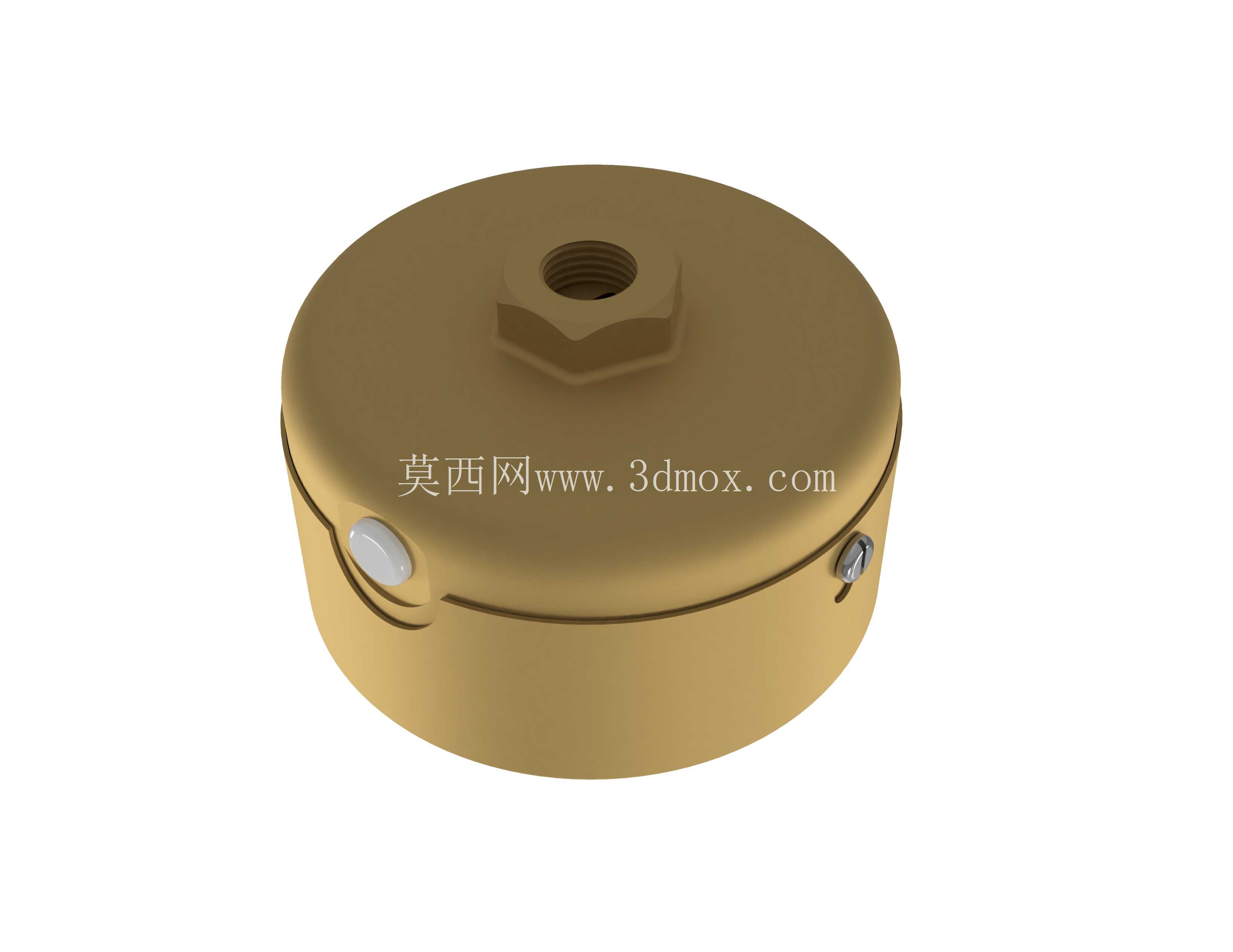

　　从产品功能特性来看，这款压力表的测量上限为16bar，刻度标识清晰，采用双指针设计，黑色指示针为实时压力指示，绿色指针可用来标记压力预警阈值，方便现场人员快速比对当前压力是否处于安全区间；表壳采用一体式黄铜色包覆结构，具备基础的防磕碰能力，适合工业现场的复杂安装环境，底部采用M10x1内螺纹接口，属于仪表类常用的小通径连接规格，和对应规格的压力释放阀接口可以直接匹配，不需要额外做转接头适配，减少了安装环节的密封泄漏点。

　　从设计思路上看，本次建模优先还原了压力表的外部装配结构，没有对内部的波登管、传动齿轮机构做细节建模，核心是满足整机装配时的干涉检查、布局排布需求——很多工程师在做阀组集成设计时，不需要掌握压力表内部的精密传动结构，只需要明确压力表的外部轮廓、接口尺寸、安装方向，就能完成阀组的整体布局，避免安装后压力表和周边管路、支架出现空间干涉，也能提前预留出表盘读数的观察空间，不会出现安装后表盘被遮挡无法读数的问题。从外形尺寸与安装边界来看，这款压力表的外径约60毫米，属于小表盘径向安装压力表，整体厚度方向的尺寸控制紧凑，安装时以底部M10x1内螺纹的轴线为装配基准，表盘正面朝向运维人员的巡检观察方向，安装后需要保证表盘中心距离周边遮挡物的距离不小于35毫米，预留出足够的读数视野，同时螺纹连接时的拧紧力矩需要控制在合适范围，避免力矩过大损坏表壳内部的传动机构，也防止力矩不足出现压力介质泄漏的问题。

　　在实际选型搭配时，这类压力表的量程选择通常要比系统正常工作压力高30%左右，16bar的量程刚好适配工作压力在10-12bar区间的压力释放阀配套使用，既不会因为量程过大导致小压力区间读数精度不足，也不会因为量程过小导致压力波动时指针频繁打满量程损坏表芯。建模过程中对表盘的刻度间距、指针长度比例都做了等比例还原，保证渲染后的视觉效果和实物一致，在做三维方案评审、运维培训课件制作时，可以直接调用这个模型来展示阀组的压力监测点位，不需要额外做外观修饰。另外表壳侧面的小凸起结构是压力表的泄压安全塞，当表壳内部因为介质泄漏出现压力积蓄时，安全塞会自动泄压，避免表壳爆裂，建模时也保留了这个细节结构，保证外观还原度的同时，也能让查看模型的人员清晰识别这个安全结构的位置，在做安装布局时不会被周边零件遮挡这个泄压口，保证安全塞的泄压通道通畅。
