撬装式水质监测管路集成站结构设计

这套集成式管路监测单元，主要面向野外固定式水质连续采样监测场景，适配江河流域断面、工业园区排污口、饮用水源地取水点等需要长期在线监测流体水质参数的点位，替代传统现场零散焊接组装的管路施工模式，所有管路、阀组、动力单元、检测接口全部在工厂预制完成，运抵现场后仅需对接进出水主管路即可投入使用，大幅压缩现场施工周期，降低野外作业的安装难度与质量管控风险。

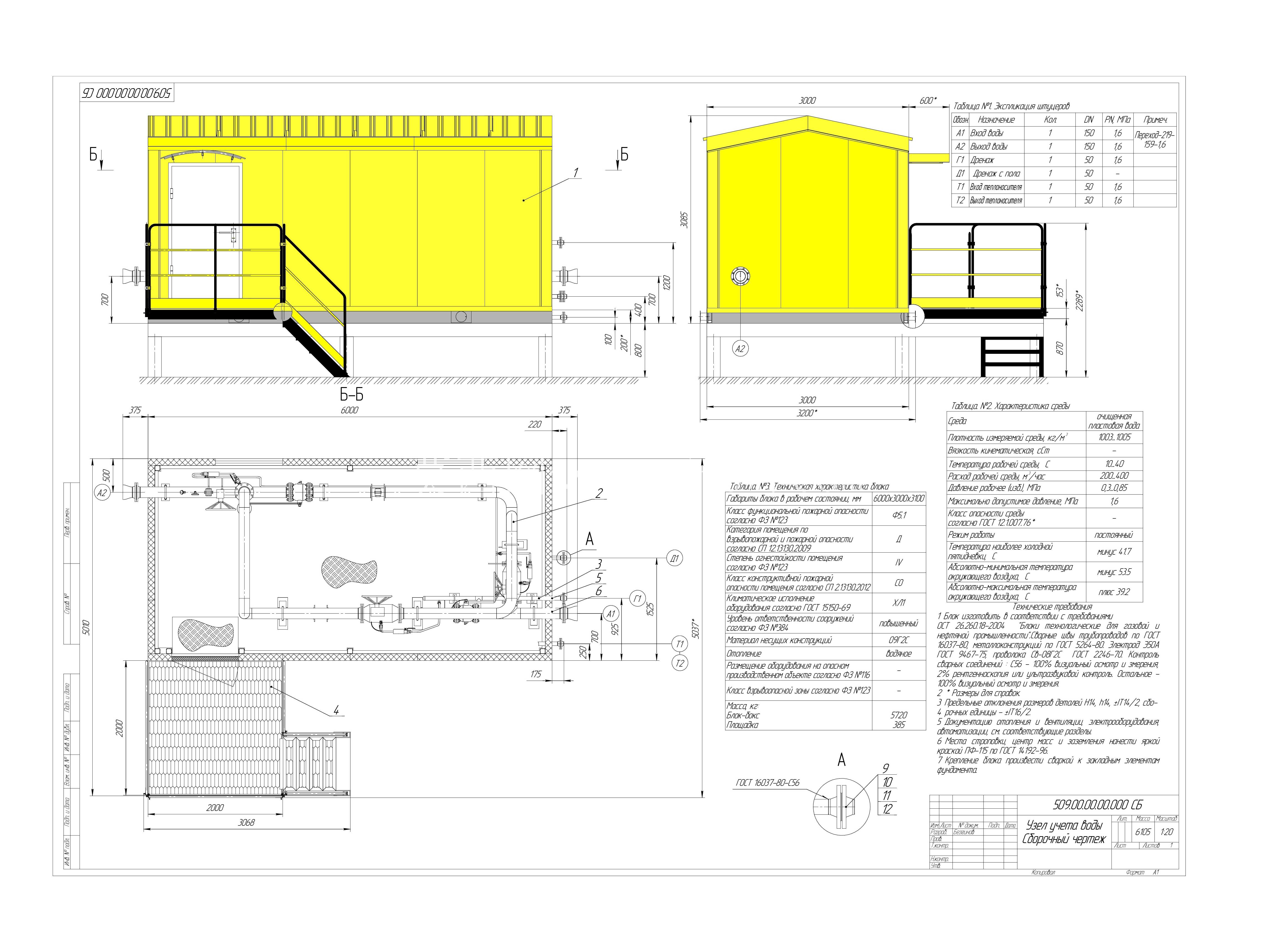

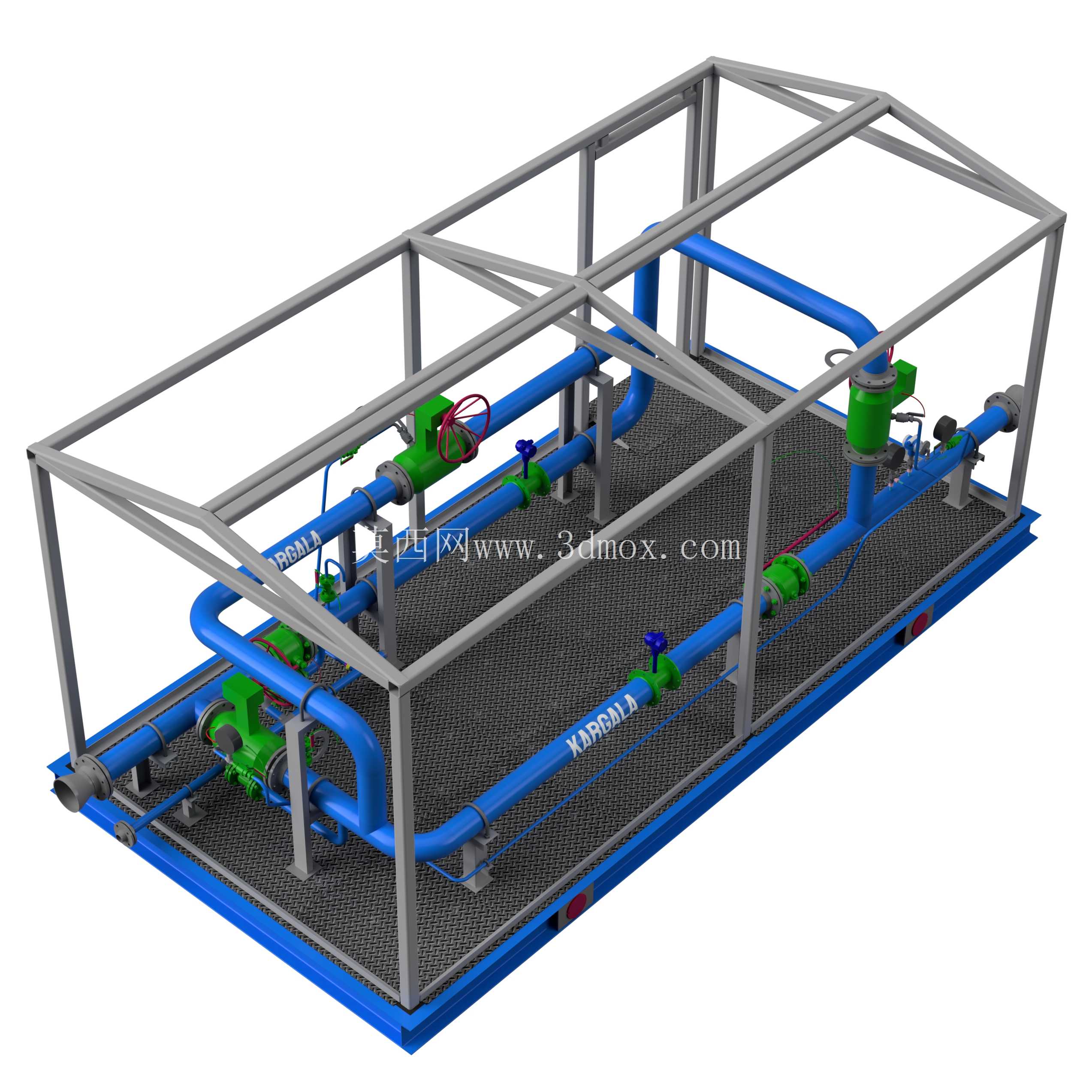

整体采用撬装底架加防护框架的结构形式，底架采用型钢焊接成型，底部铺设防滑格栅踏板作为操作维护面，外围框架采用矩形管拼接成整体防护笼，既可以在运输过程中保护内部管路阀件不受磕碰，也能在现场安装后为后续加装防雨外罩提供安装基础，无需额外搭建外部防护支架。整体外轮廓尺寸控制在6米长、3米宽、3.5米高的范围内，这个尺寸边界充分考虑了公路货运的限界要求，普通13米平板货车可以同时装载两套单元，不需要办理超限运输审批，同时也适配大部分野外监测站的预留安装场地尺寸，不需要额外做大面积场地硬化，仅需在四个底角位置做混凝土预埋墩即可完成固定，安装基础的施工量较传统散件安装减少70%以上。

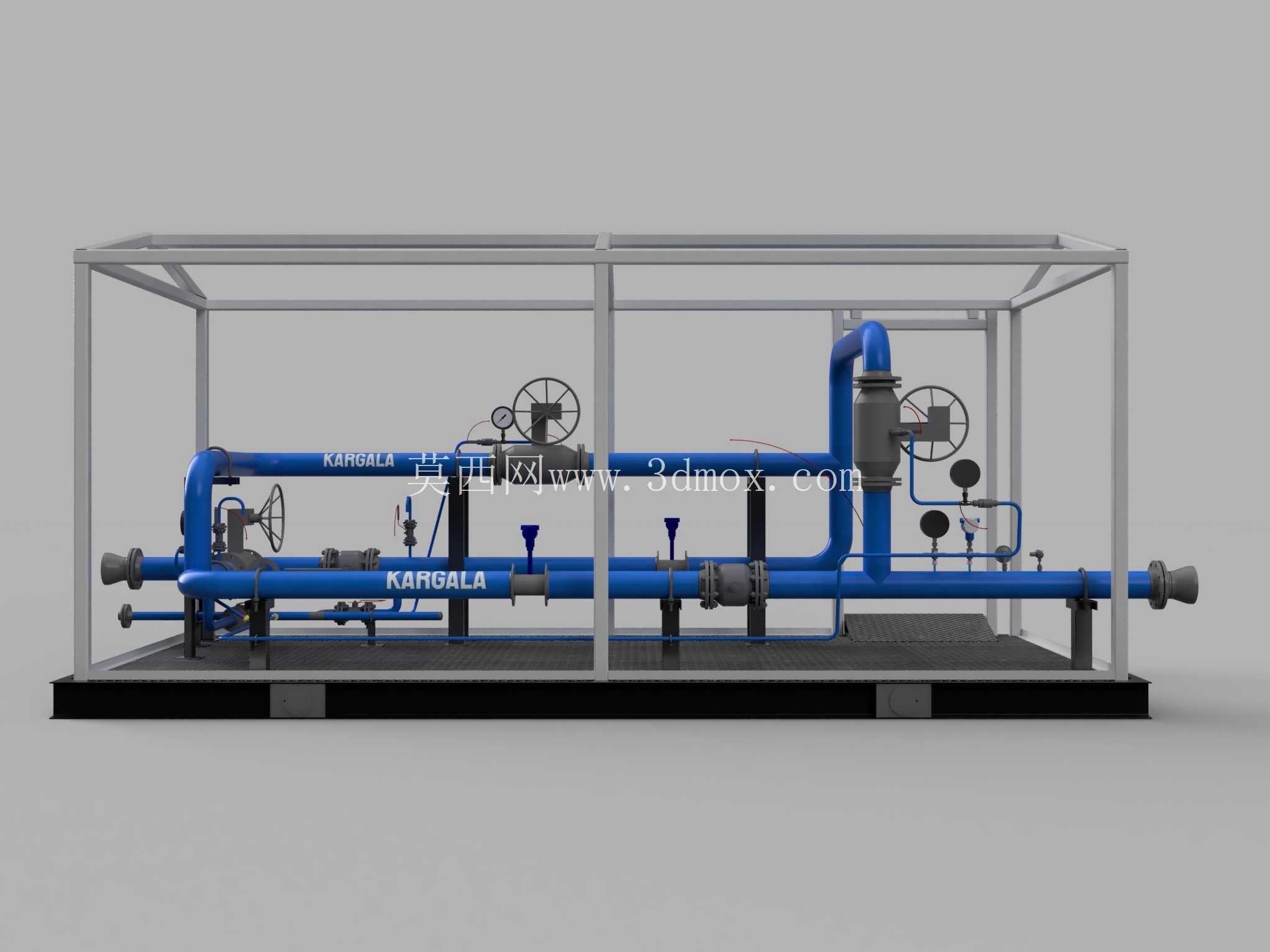

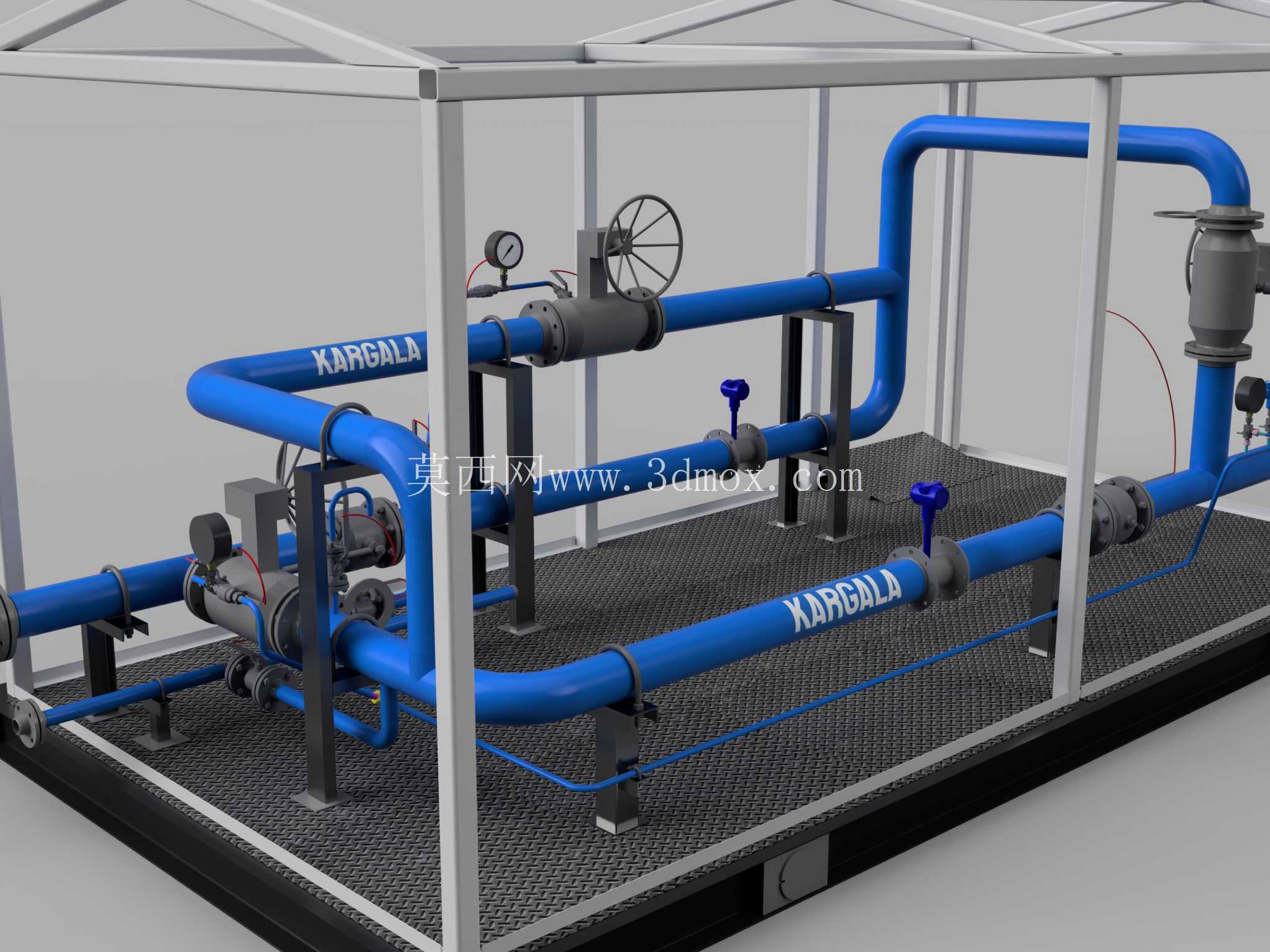

管路系统采用一进一出的最简流程设计，进水端从外部取水主管路接入后，首先经过Y型过滤器拦截水中大颗粒杂质，避免杂质损伤后续的泵体与流量计部件，之后通过离心泵提供稳定的流体压力，保证管路内水流流速稳定在超声波流量计的最佳测量区间，减少流速波动带来的测量误差。管路上依次设置了手动截止阀、流量调节阀、旁通管路，当需要对检测仪表进行校准或者维护时，可以打开旁通阀关闭主管路，不需要切断整个取水系统的运行，维护过程不影响整体取水流程。管路上预留了多个仪表安装接口，可以根据实际监测需求挂载pH值传感器、浊度仪、余氯检测仪、重金属在线监测仪等不同检测设备，接口全部采用标准法兰连接，互换性强，后期更换不同品牌的检测仪表不需要重新焊接改造管路。

设计过程中充分考虑了野外使用的防腐需求，所有碳钢材质的底架与框架都做了喷砂除锈后喷环氧底漆加聚氨酯面漆的处理，管路根据输送介质的腐蚀特性可以选用镀锌钢管或者304不锈钢材质，阀件采用与管路匹配的材质，避免不同材质接触产生电化学腐蚀。泵组的安装位置做了减震处理，泵体与底架之间加装橡胶减震垫，进出水口采用软连接与管路对接，减少泵组运行时的振动传递到管路与框架上，降低长期运行产生的管路焊缝疲劳开裂风险。管路上的所有阀门操作手柄都朝向操作通道一侧，维护人员站在格栅踏板上就可以完成所有阀门的开关操作，不需要攀爬或者探身，日常巡检的操作便利性做了充分优化。

管路布局采用分层排布的方式，主工艺管路布置在下层，距离格栅踏板高度0.8米，方便观察管路跑冒滴漏情况，旁通管路与仪表支管布置在上层，避免管路交叉导致的积液问题，所有管路都设置了合理的坡度，最低点设置排污阀，在冬季停运或者长期停机时可以排空管路内的存水，避免低温冻裂管路。框架顶部预留了吊装点，采用整体焊接的吊耳结构，满足整站吊装的强度要求，不需要额外制作吊装工装，现场卸车直接用吊车勾住四个吊耳即可整体就位。整个集成站的所有部件都在工厂完成预组装与水压试验，到货后不需要重新做管路耐压测试，大幅缩短现场调试周期，相比传统现场安装的模式，整体项目交付周期可以缩短三分之二，同时工厂预制的管路焊接质量、装配精度都远高于野外现场施工的水平，后期运行的漏点率、故障率都有明显降低。
