六级串联管状特斯拉阀结构设计

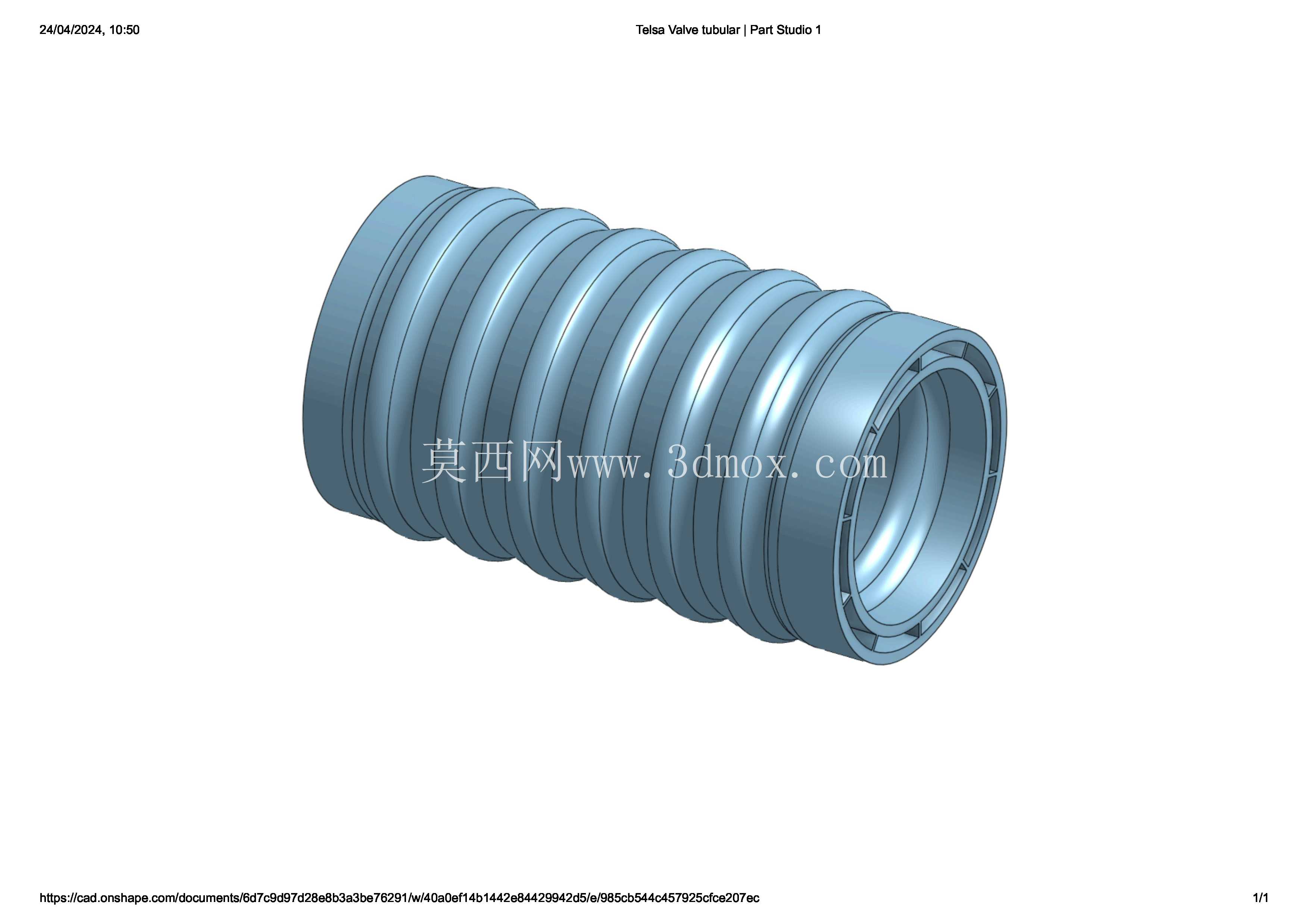

　　在流体输送系统的单向导通需求场景中，带运动部件的止回阀长期面临介质冲蚀、部件卡滞、密封失效的痛点，尤其是在小流量精密管路、腐蚀性介质输送、长周期免维护的工况下，常规止回阀的维护成本与故障风险始终难以控制，而特斯拉阀凭借无活动部件的纯结构流阻差实现单向导通的特性，恰好能填补这类场景的应用空白。这款六级串联的管状特斯拉阀，整体采用同轴管状结构设计，完全依托内部流道的几何构型实现正向低阻导通、反向高阻截流的功能，不存在任何需要往复动作的阀芯、弹簧、密封件，从结构根源上消除了运动部件磨损、卡涩、疲劳失效的可能性，适配对可靠性要求极高的流体回路。

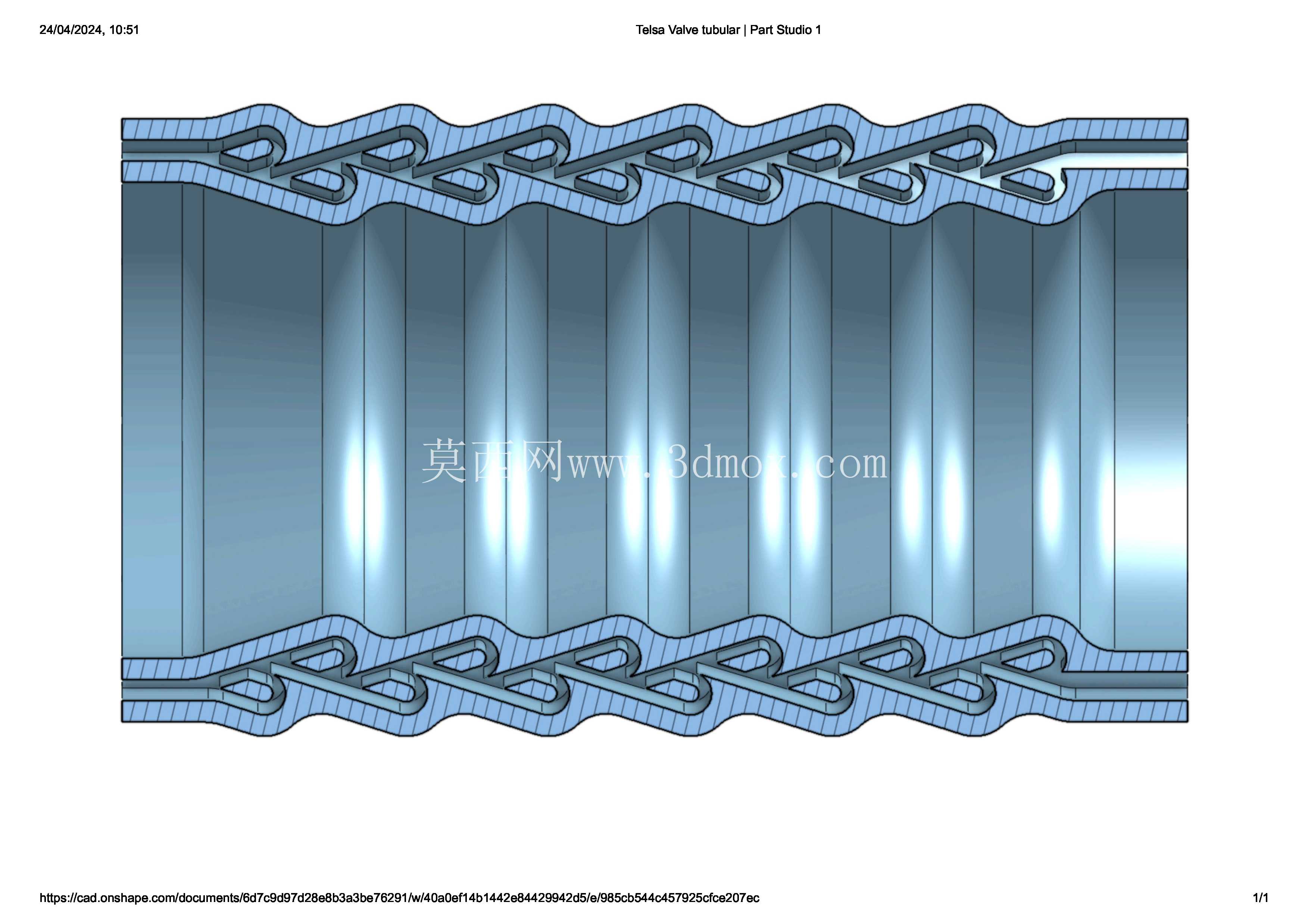

　　从实际应用场景来看，这类管状特斯拉阀可直接串接在标准管路中，既可以用在小型液压系统的回油单向支路，避免油液反向回流造成的泵组反转风险，也可以嵌入化工微量流体输送管路，应对带细微颗粒的腐蚀性介质，不会出现常规止回阀密封面被颗粒垫住导致内漏的问题，还能集成在散热冷却回路中，保障冷却介质沿设定方向循环，不会因反向对流降低散热效率。设计这款阀组时，核心的考量是通过多级串联的弯折流道放大正反方向的流阻差值，每一级流道都采用特定角度的斜向导流结构，正向流动时介质可沿主通道顺畅通行，斜向支路的分流会顺着主流方向汇入，不会产生明显的涡流损耗；反向流动时，介质冲入斜向支路后会形成对冲涡流，每一级都会产生显著的压力损失，经过六级的逐级叠加后，反向流阻可以达到正向流阻的数倍，实现接近止回阀的单向截流效果。

　　在结构尺寸的边界设定上，这款阀整体长度控制在75毫米，管口外径设置为42.5毫米，这个尺寸规格可以适配常规的中小通径管路安装需求，两端可以直接对接标准管接头，不需要额外设计转接结构，安装时只需要保证介质流向与阀体标注的正向方向一致即可，不需要调整阀芯行程、预紧弹簧力等复杂参数，装配门槛极低。流道的细节设计上，每一级弯折段的过渡位置都做了圆弧顺滑处理，避免正向流动时出现直角冲击造成的不必要压损，同时也能减少介质在流道内的滞留死区，避免输送含杂质介质时出现颗粒沉积堵塞流道的问题。管壁的厚度设计兼顾了结构强度与流道通径的平衡，在保证可以承受常规管路工作压力的前提下，尽可能扩大内部有效通径，降低正向导通时的沿程阻力，减少输送过程中的动力损耗。和常规的止回阀相比，这种管状特斯拉阀除了无运动部件的高可靠性优势外，还具备响应速度快的特点，不存在阀芯开启的滞后行程，只要介质出现反向流动的趋势，流道本身就会立刻产生阻流作用，不会出现常规止回阀因阀芯响应滞后导致的瞬时回流问题，对于需要快速阻断反向流动的精密流体回路适配性更好。

　　在建模过程中，流道的曲面连续性是需要重点把控的环节，每一级斜向导流面与主流道的衔接位置需要保证G1连续，避免出现局部台阶造成的流道突变，否则会额外增加正向流动的阻力，降低阀组的导通效率；同时各级流道的间距需要保持一致，保证每一级的阻流效果均匀叠加，不会出现某一级压损过大、其他级数没有充分发挥作用的问题。对于需要进行流体仿真验证的设计人员来说，这个模型的流道结构可以直接提取进行网格划分，不需要额外修补几何破面，能够快速完成不同流量、不同介质下的流阻特性仿真，验证六级结构的阻流比是否满足设计预期，也可以根据实际工况的通径需求，基于这个结构的比例关系调整尺寸，快速衍生出不同规格的特斯拉阀产品，适配更多场景的管路安装需求。
