六级串联式圆柱特斯拉阀结构设计

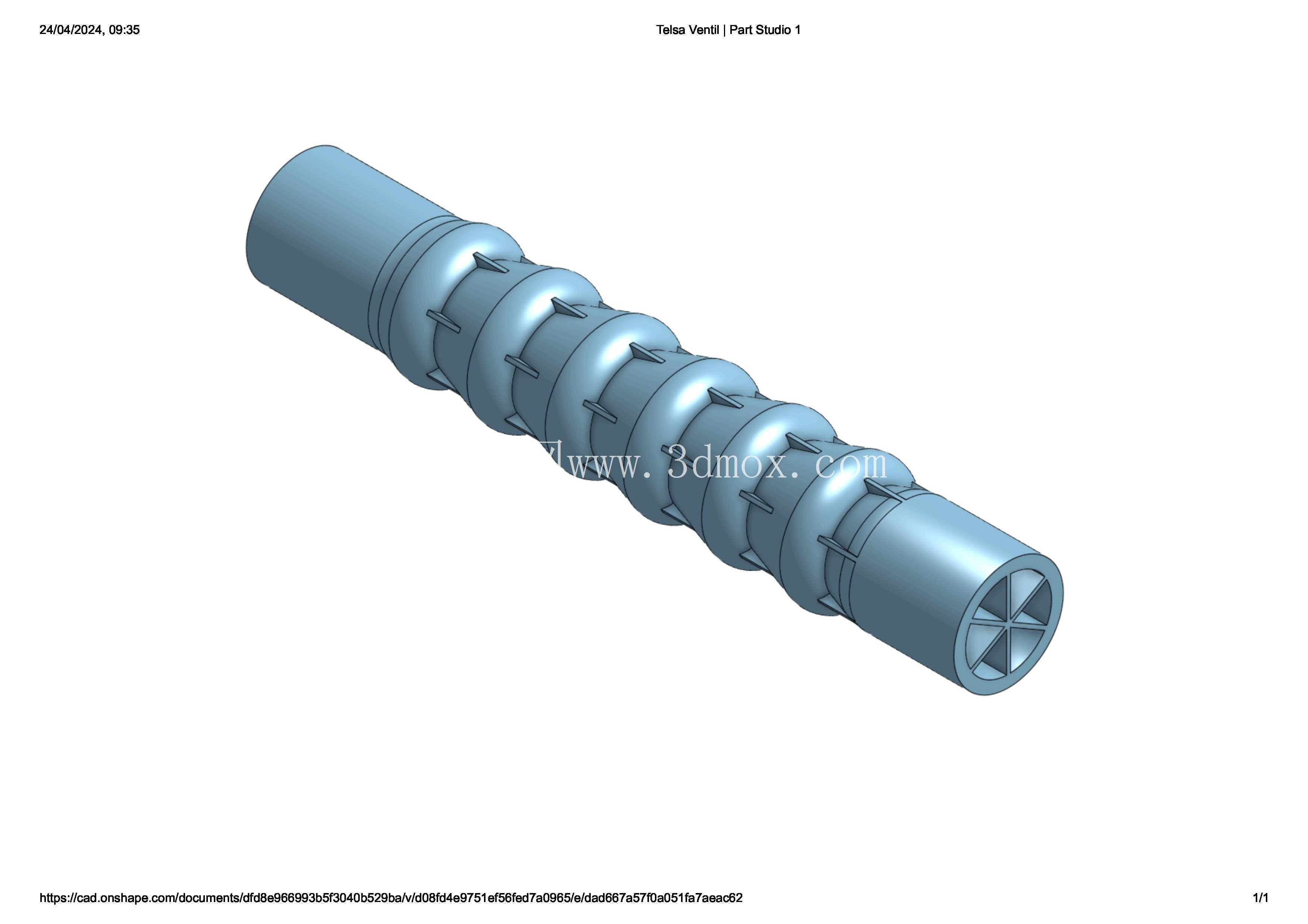

　　这套六级串联式圆柱特斯拉阀结构，整体沿水平管路轴线方向布置，阀身总长度为90.5mm，两端对接的管路插座外径为14mm，整体采用同轴圆柱式外形，没有额外突出的安装耳、操作手柄或者外置驱动部件，可直接嵌入对应通径的流体管路系统中，安装边界完全贴合常规小口径直管段的布设空间，不需要在管路上预留额外的操作维护工位，非常适合空间紧凑、管路排布密集的小型流体设备内部使用。

　　从实际工程应用场景来看，这类无运动构件的单向止回结构，常被布置在小型冷却循环回路、微量流体输送管路、燃料电池供气管路、小型化工试剂加注系统以及精密温控设备的流道当中。常规带阀芯、弹簧、密封瓣的止回阀，在长期输送含微小杂质、低粘度易结晶介质，或者长期处于高频交变流向的工况下，很容易出现阀芯卡滞、弹簧疲劳失效、密封面磨损内漏的问题，而特斯拉阀完全依靠流道自身的几何构型实现流向阻力差，内部没有任何可动零部件，不存在运动件磨损、疲劳失效、卡滞抱死的故障点，在免维护、长周期运行的流体回路中可靠性优势十分突出。

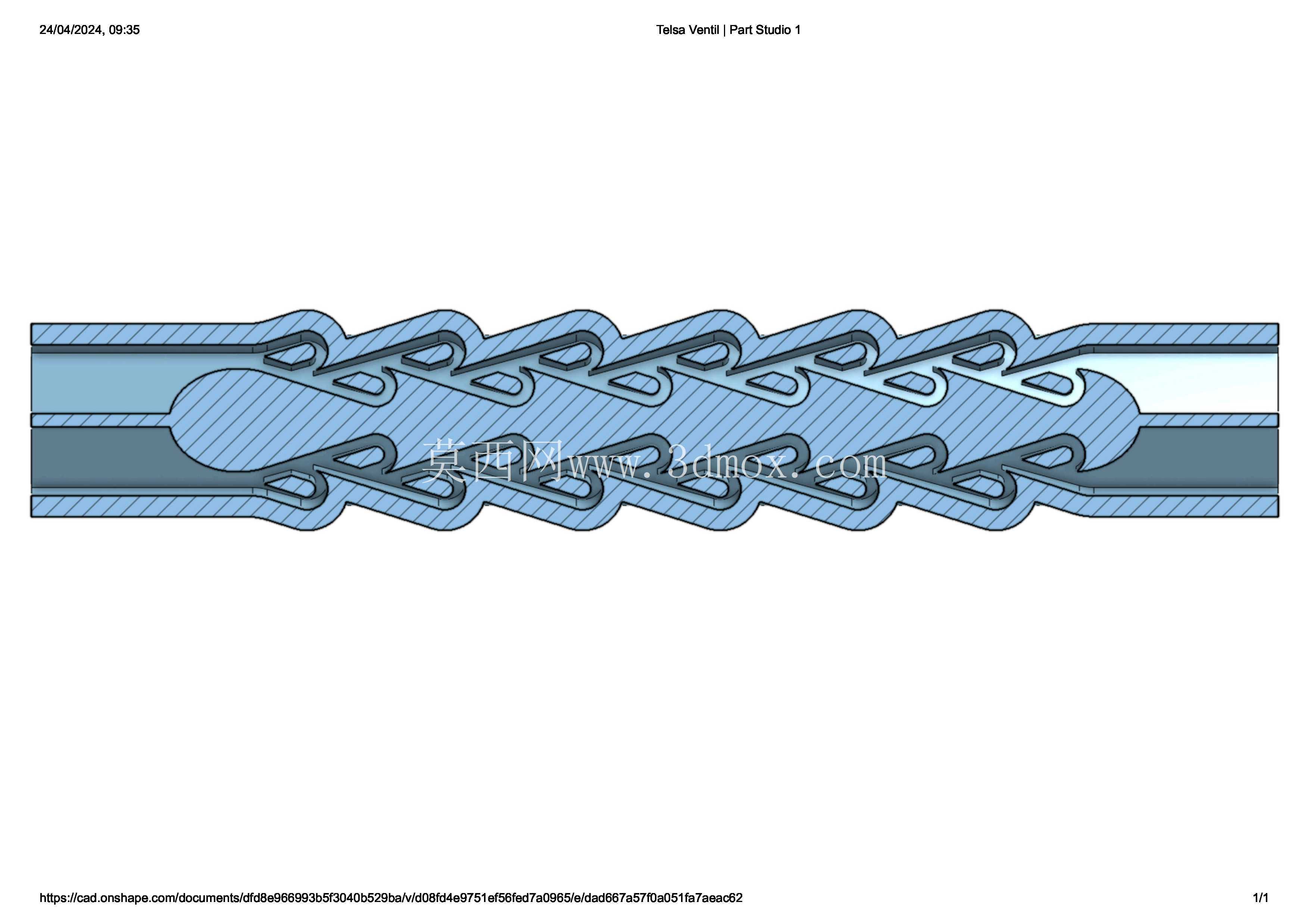

　　该结构的核心设计思路，是利用流体在正向、反向流经弯折嵌套流道时的阻力差异实现单向通流：当流体沿正向通入阀腔时，主流可以顺着主通道平缓向前推进，侧壁布置的弧形折返导流槽只会引导极小部分流体进入旁支回路，旁支流体汇入主流时的流向与主流动方向夹角很小，不会对主流形成强烈的对冲阻滞，整体流道压损控制在较低水平；而当流体反向冲入阀腔时，主流会直接冲入每一级对称布置的弧形折返腔，流体在弯折流道内被迫多次转向、分流，每一级旁支通道引出的流体折返后，会以接近对冲的角度撞向反向流动的主流，不断消耗流体的动能，经过六级结构的逐级叠加阻滞，反向流动的压损会远高于正向，最终实现正向顺畅通流、反向大幅节流止逆的效果。

　　建模过程中首先以中心管路轴线为装配基准，先确定两端14mm外径插接段的同轴度，保证阀件接入管路后两端流道对中，不会出现台阶错位引发的局部涡流。六级阻流结构沿轴向等距排布，每一级的弧形导流翼型都采用对称布局，上下两侧的折返流道截面尺寸保持一致，避免单侧流道过流面积偏差引发流体偏流、阀件内部出现横向压力差。流道所有弯折位置都做了顺滑的圆弧过渡，没有尖锐的直角转角，既可以降低正向流动的局部压损，也能避免介质在转角死角处滞留沉积，对于输送洁净水、冷却介质、惰性气体的工况，也能减少流道内部的积液残留。

　　从安装适配的角度来看，圆柱式的外轮廓可以直接适配标准管夹固定，两端插接段可以对接快插接头、软管或者焊接硬管，不需要额外设计法兰安装面，整体径向尺寸和对接管路保持一致，在多管路并排布设的设备内部不会产生结构干涉。在结构校核阶段，需要重点确认每一级折返流道的壁厚均匀性，流道分隔翼片的最小壁厚要满足管路额定工作压力下的强度要求，避免高压工况下翼片出现变形，改变流道几何尺寸进而影响正反流向的阻力比。同时流道内部所有曲面的衔接公差需要保持一致，若某一级导流弧面出现尺寸偏差，会打乱逐级消能的设计逻辑，大幅降低反向止逆的效果。

　　和常规微型止回阀相比，这种圆柱式特斯拉阀可以直接通过3D打印、一体注塑或者精密机加工成型，不需要装配阀芯、弹簧、密封件等零散零件，装配工序为零，也不存在装配误差带来的密封失效问题，在小通径、大批量应用的流体设备中，既能降低零件生产和装配成本，也能大幅提升阀件的工作寿命，即便在介质带有轻微腐蚀性、工况温度波动较大的环境下，也不会因为橡塑密封件老化出现止回功能失效的问题。
