二通低压电动控制阀结构设计

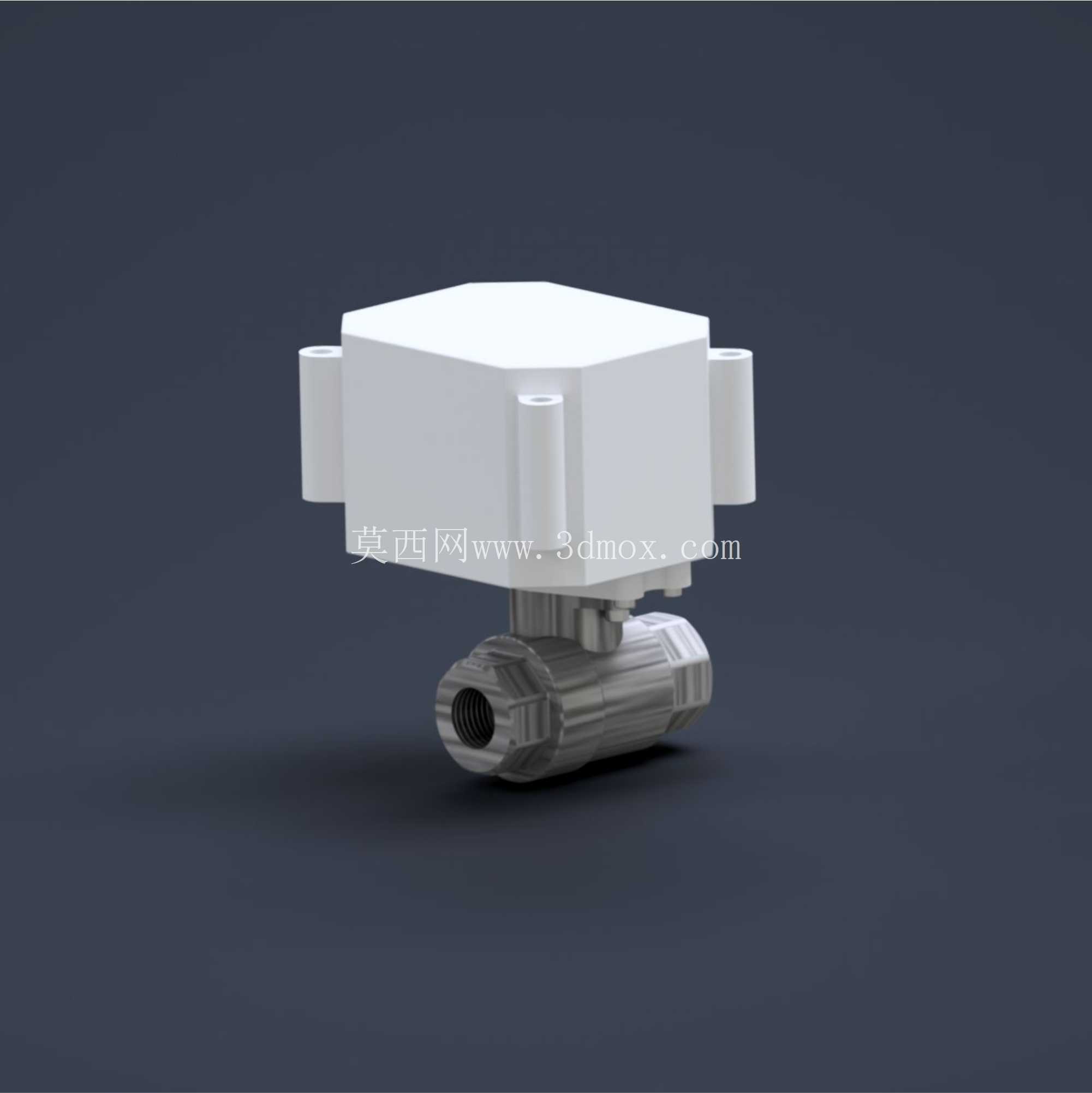

　　这款二通电动阀的设计，最初是针对小型流体管路的自动化通断控制需求展开的，在民用净水设备、小型暖通循环管路、实验室流体分配台架这类场景里，手动阀需要人员到现场操作的弊端很明显，而大口径工业电动阀的体积、成本又完全不匹配小流量管路的安装空间，所以在方案初期就把紧凑化、低功耗作为核心设计方向。先看下部的阀体流道部分，采用1/4英寸BSP内螺纹接口，这个规格是小型气动、液动管路里最常用的连接尺寸，不用额外做转接头就能直接对接同规格的硬管或者软管接头，流道内部做了全通径的平滑过渡，没有突兀的节流台阶，在通态下的流阻比同规格缩径阀低30%左右，对于小流量工况下的压力损失控制很友好，阀芯采用直动式截止结构，密封面用的是平面硬密封加软质密封圈的复合结构，既能耐受管路里偶尔出现的微小杂质刮擦，又能保证零泄漏的关断效果，不会出现长时间静置后内漏的问题。

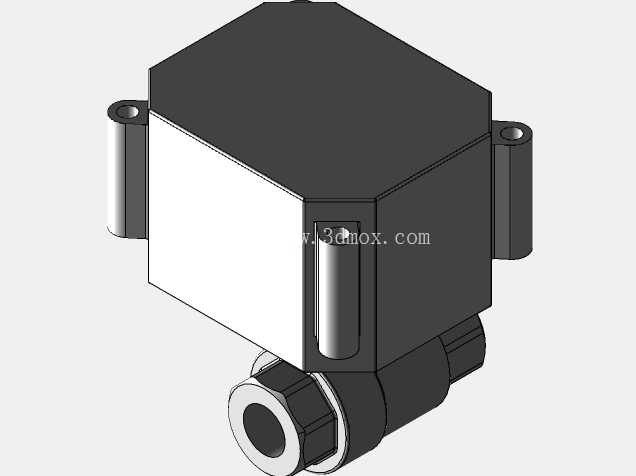

　　上部的电控执行器部分，特意做了六方造型的外壳，不是常规的圆柱或者方形外壳，这个设计是考虑到狭小安装空间里的扳手操作需求，当需要手动应急开关阀的时候，用普通开口扳手就能卡住外壳的六方面，不用额外做专用的手动操作旋钮，节省了执行器顶部的空间，外壳侧面预留的三个凸台结构，是用来做安装固定的挂点，不管是用管卡固定在相邻管路上，还是用支架固定在设备面板上，都能找到对应的安装受力点，不会因为执行器外壳是光滑曲面出现固定打滑的问题。执行器和阀体的连接部分做了同轴度定位止口，装配的时候不用反复调整对中，直接把止口卡入阀体的连接座，拧紧两颗固定螺丝就能保证输出轴和阀芯的同轴度，避免因为偏心导致的阀芯卡滞、密封偏磨问题，执行器内部的减速齿轮组采用直齿传动，传动效率比蜗轮蜗杆结构高，匹配12V直流供电、500mA的额定工作电流，用普通的小型PLC输出点或者继电器就能直接驱动，不需要额外配功率放大模块，很适合集成到小型自动化设备的控制回路里。

　　从安装边界来看，整个阀的总高度控制在很低的范围内，阀体部分的轴向长度和同规格手动球阀差不多，执行器部分的外轮廓没有超出阀体接口的最大外径太多，在密集排布的管路阀组里，相邻阀之间只要留够接线的空间就能安装，不会出现执行器互相干涉的情况。接线部分的预留接口在执行器的侧上方，走线的时候可以顺着管路方向布线，不用做大幅度的弯折，能减少线缆被管路剐蹭破损的风险。在实际工况适配性上，这款阀的开关行程做了机械限位加电气限位的双重保护，当阀芯走到全开或者全关位置时，电机会自动断电，不会出现堵转烧线圈的问题，即使控制程序出现误信号，持续给阀发送开关指令，机械限位也能挡住阀芯过位，内部的齿轮不会因为过载打齿。

　　另外执行器外壳的防护等级做了基础的防尘防溅设计，日常安装在设备内部或者有遮挡的管路区域，不用担心落灰或者偶尔的溅水导致电路故障，对于民用设备、小型实验装置这类不需要高等级防爆防护的场景，这个防护等级完全够用，也不会因为做过高的防护等级带来不必要的成本上升。在建模的时候，所有的配合面都留了合理的公差间隙，阀体的螺纹部分按照BSP标准的螺纹公差做了建模，执行器和阀体的连接止口按照H7/h6的间隙配合设置，密封圈的槽体尺寸也按照软质密封件的压缩量要求做了预留，不管是做3D打印样件验证，还是开模做量产零件，都能直接用这个模型做工程图导出，不用再做大幅度的结构调整。
