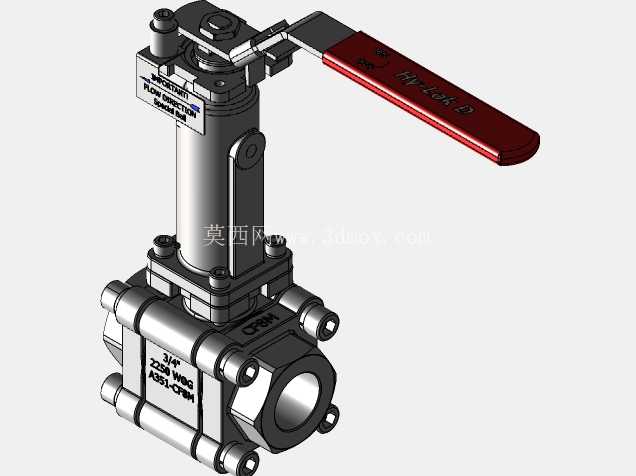

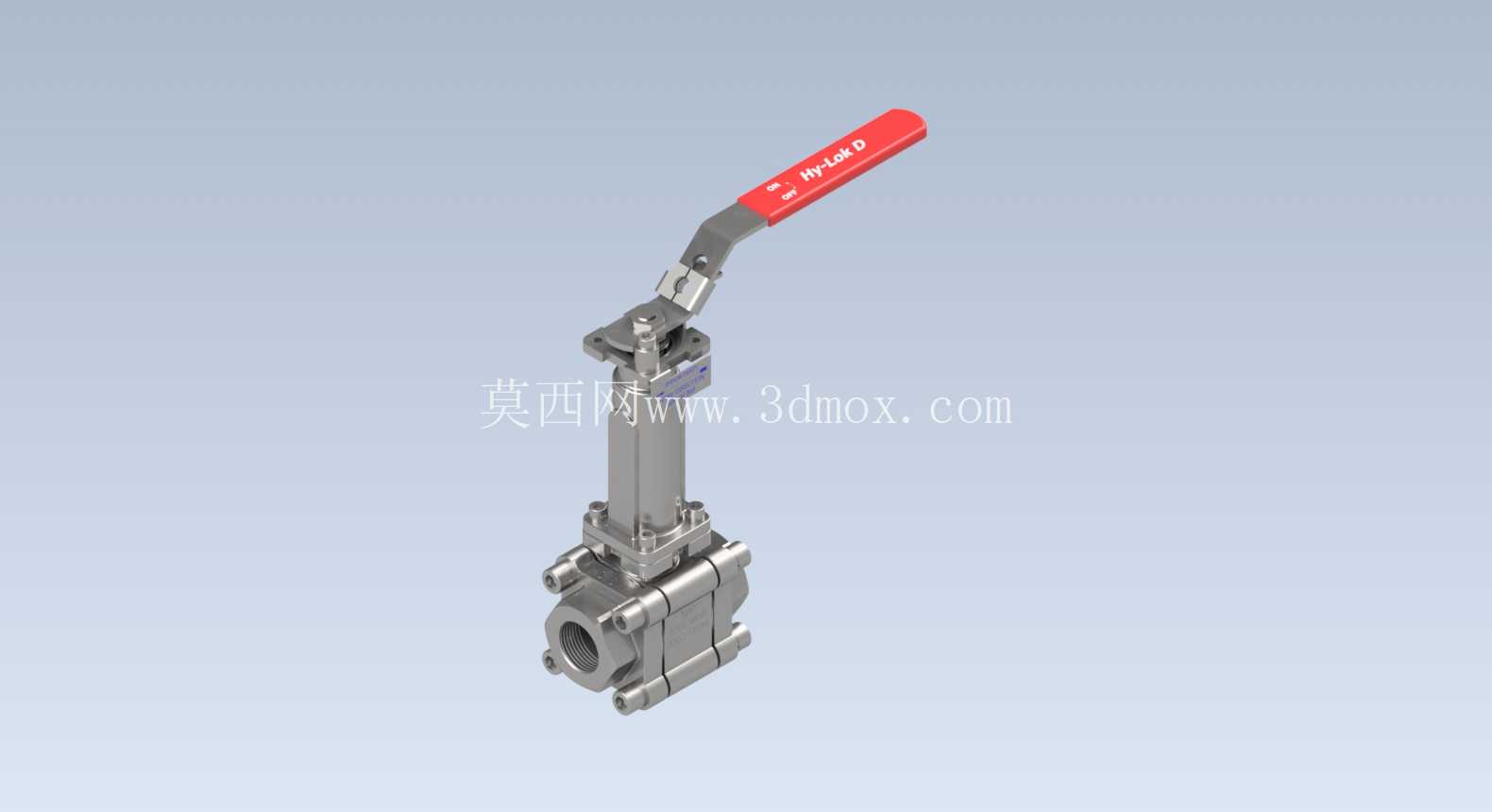

海洛克三片式内螺纹加长杆二通球阀

　　这款加长杆二通球阀的结构设计，首先要考虑低温或者深冷工况下的安装需求——100mm的阀杆延长段，本质是给操作手柄留出足够的安装操作空间，避免阀体连接在低温管路上时，低温传导至手柄位置造成操作人员冻伤，同时也能适配有保温层包覆的管路场景，不用在保温层上预留过大的操作开孔，减少管路冷量或者热量的散失。三片式阀体的结构选择，是这类中高压小口径球阀非常成熟的方案，三个阀体段通过螺栓紧固连接，内部的阀座、球体密封组件可以在不把整个阀体从管路上拆下来的情况下完成检修更换，相比一片式、两片式结构，后期维护的便利性要高很多，在化工、特种气体输送、低温储运的管路系统里，这种结构的选用率一直很高。G3/4英寸的内螺纹连接形式，属于小口径流体管路非常通用的连接规格，适配同规格的外螺纹管路接头，安装时不需要额外焊接法兰，在小通径的支路管线上安装效率很高，螺纹连接的密封可以配合聚四氟乙烯生料带或者金属密封垫圈实现，能覆盖从真空到中高压的工况密封需求。从功能特性上看，手柄带锁止结构的设计，是为了避免阀门被误操作，手柄扳动到全开或者全关位置时，锁止卡扣会自动卡入阀杆顶部的定位槽，需要手动抬起锁止片才能切换阀门状态，在有安全操作要求的工艺管线上，这个结构能大幅降低误操作带来的介质泄漏、流程中断风险。

　　球体采用的是浮动式结构，在介质压力作用下，球体会向出口侧的阀座产生一定的位移，压紧出口侧的密封阀座，实现低压到高压区间的可靠密封，相比固定球结构，浮动球的小口径球阀结构更紧凑，零部件数量更少，加工和装配成本也更可控。设计这款模型的时候，首先要还原的是各个部件的装配边界：阀体三个分段的连接螺栓位置要和实际产品的螺栓分布圆一致，阀杆和阀体之间的填料密封段要留出足够的填料装填空间，加长阀杆的同轴度公差要在建模的时候就考虑进去，避免阀杆转动的时候出现卡滞，手柄的操作角度要严格按照90度开关的行程设计，全开位置手柄和管路流向平行，全关位置和管路流向垂直，操作人员可以直观通过手柄位置判断阀门开关状态。安装边界上，要注意阀体两端内螺纹的端面距离，也就是阀门的结构长度，要符合对应压力等级的球阀长度标准，避免安装的时候和管路两端的接头出现间距不匹配的问题；加长阀杆的顶部手柄回转半径要提前核算，安装位置周围要留出足够的手柄扳动空间，不能有其他管线或者结构件挡住手柄的90度回转行程；阀体底部的排污堵头位置，要留出扳手操作的空间，方便后期检修的时候排放阀腔内部的残留介质。

　　在实际应用场景里，这类加长杆球阀经常用在LNG加注站的支路管线、实验室特种气体输送管路、工业制冷系统的供液管线上，因为这些场景要么管路外面包了厚度不小的保温层，要么介质温度极低，普通长度阀杆的球阀要么手柄被保温层埋住没法操作，要么手柄位置温度太低容易冻伤操作人员，100mm的加长杆刚好能把操作手柄引出到保温层外侧或者安全操作温度区间。另外三片式的结构也让这类阀门可以适配不同的密封材质，根据输送介质的腐蚀性、温度范围更换对应的阀座和密封圈，比如输送强氧化性介质的时候可以用聚三氟氯乙烯阀座，输送普通水或者油类介质的时候用增强聚四氟乙烯阀座，通用化程度很高。

　　建模的时候还要注意细节结构的还原：阀杆和球体的连接部位是扁方传动，这个结构要准确，不能做成圆柱配合，否则传递扭矩的时候会出现打滑；阀体连接螺栓的预紧间隙要留出来，不能把三个阀体段直接做成贴合无间隙的状态，实际装配中螺栓紧固后三个阀体段之间是有密封垫片的压缩量的；手柄上的防滑纹理和标识也要还原，实际产品上的开关方向标识是操作人员判断阀门状态的重要依据，建模的时候不能省略。从选型适配的角度看，这款阀门的通径和3/4英寸的管路匹配，额定压力等级对应的是常用的中高压管路工况，在做管路三维布局的时候，直接调用这个模型就能提前校验安装空间，避免后期施工的时候出现阀门和周围结构干涉、操作空间不足的问题，尤其是在做撬装设备的管路设计时，每一个阀门的操作空间、安装位置都要在三维阶段提前验证，否则撬块组装完成后再发现操作干涉，整改的成本会非常高。
