工业用肋状管板式给水预热装置

在工业热力系统的余热回收环节，给水预热设备是提升整套系统热效率的核心配套装置，这款肋状管结构的给水预热装置，主要适配中小型工业锅炉、分布式能源站、工艺流体加热工段的前置预热需求，用来将待进入加热核心的低温给水提前升温，减少高品位热源的直接消耗，降低整套热力系统的排烟或排液热损失。从实际应用场景来看，这类设备常布置在锅炉尾部烟道、工艺冷凝液回收管路、余热利用支路中，不需要额外占用大型设备安装空间，可直接串接在给水主管路中完成换热作业。

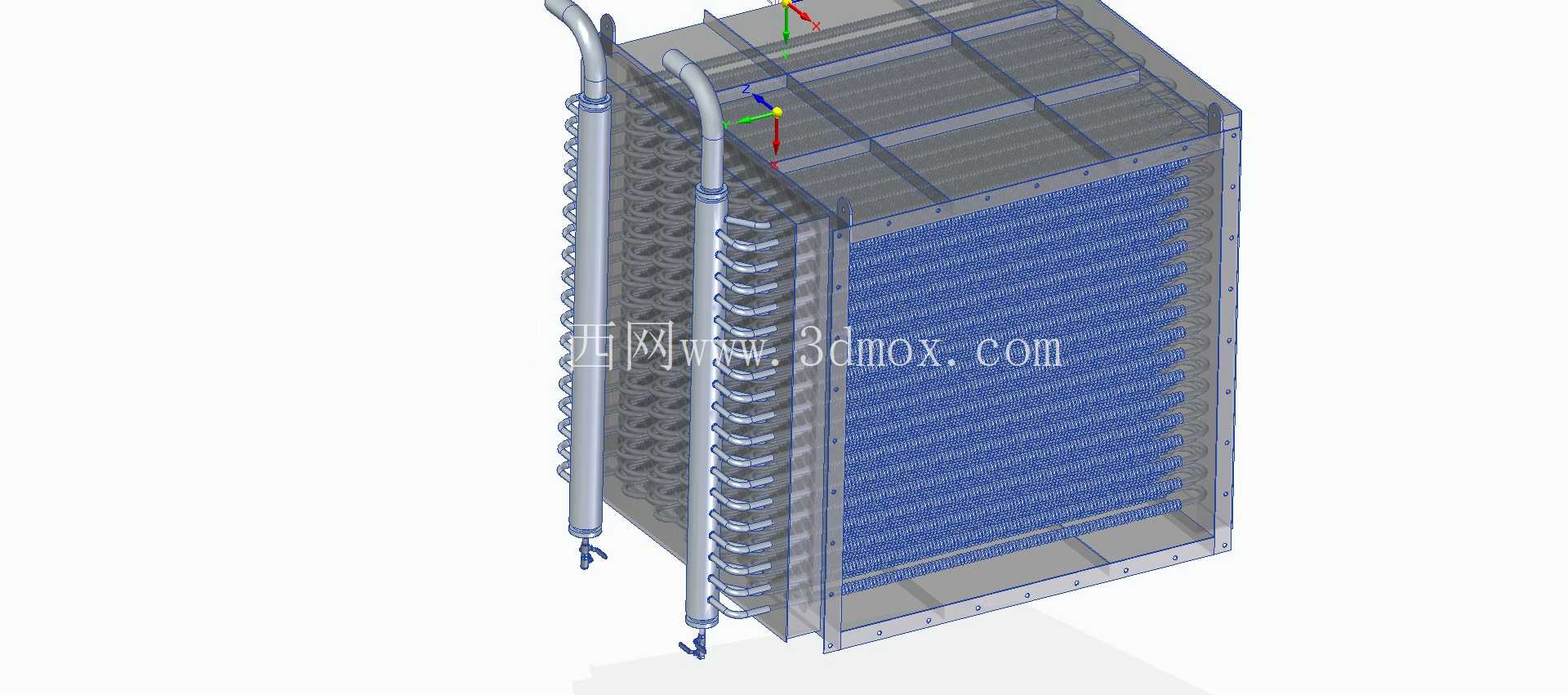

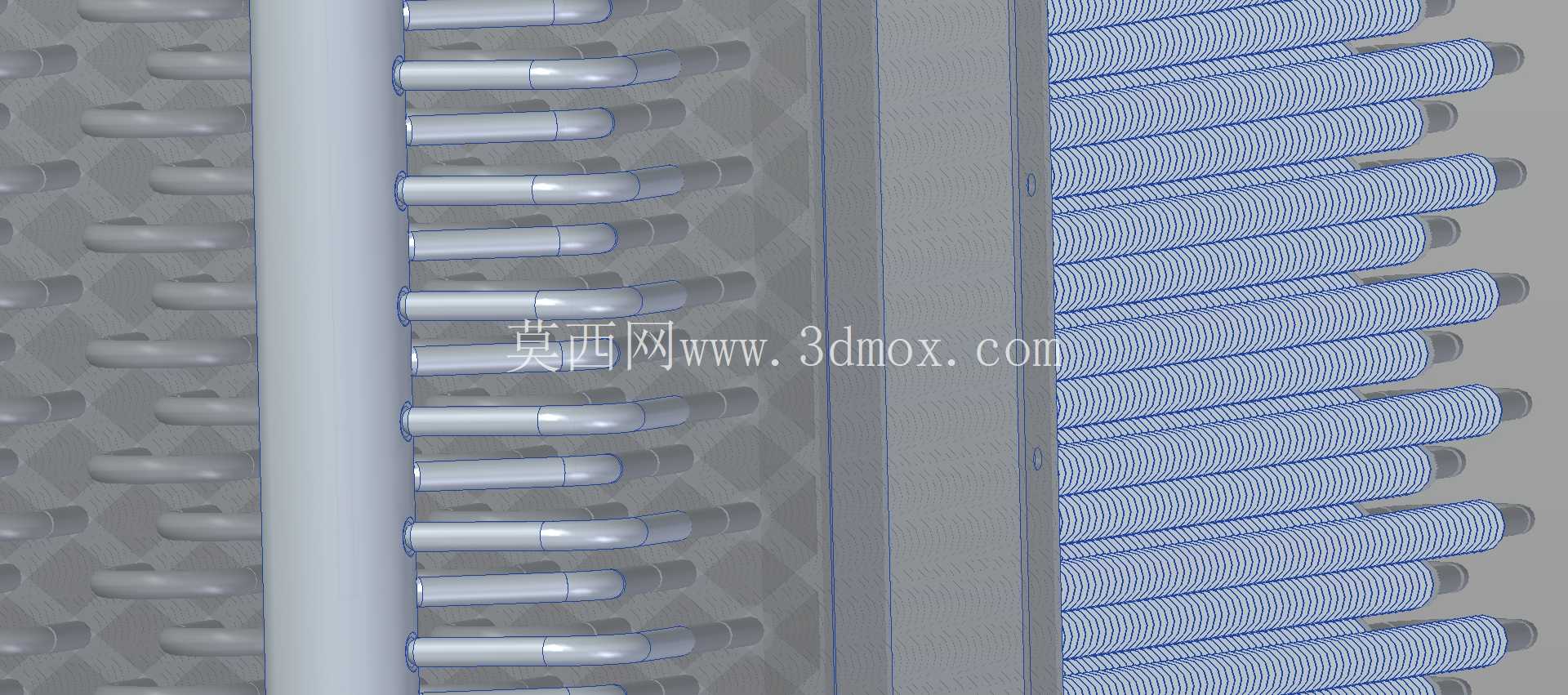

从结构设计逻辑来看，该装置采用肋状管作为核心换热元件，相比光滑光管，肋状结构可大幅拓展换热侧的有效接触面积，在有限的壳体空间内提升换热效率，同时肋片结构可扰动管外流体的流动边界层，减少层流底层带来的热阻，强化换热效果。外壳采用板式拼接结构，相比传统圆筒形壳体，板式结构的平面度更容易控制，内部换热管束的定位、安装、后期检修抽换都更便捷，同时板式外壳的边角可做加强筋处理，满足不同压力工况下的结构强度要求，不需要额外增加过多壳体壁厚就能承受常规工况的流体压力。进出口位置设置岐管总管结构，可将进入设备的给水均匀分配到每一根肋状换热管中，避免单管流量偏差导致的局部换热不均、局部汽化等问题，出口端的岐管可将各管换热后的流体汇集后统一送出，保证出口水温的均匀性，减少管路的温度应力。

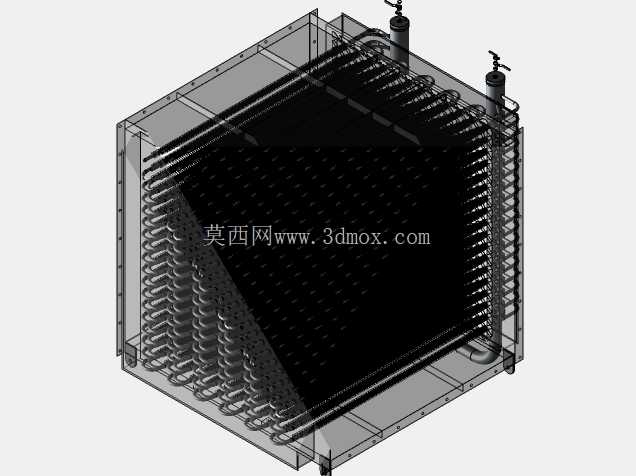

从安装边界来看，该设备整体为立式长方体结构，顶部预留管路对接接口，侧面设置检修观察的可拆板边，底部设置支撑固定脚，安装时需要预留侧面抽换管束的操作空间，顶部需要留出管路连接、阀门安装的操作高度，底部支撑脚需要匹配现场的安装基础预埋孔位，保证设备安装后的垂直度，避免长期运行中因倾斜导致的管内流体分配不均、局部积液腐蚀等问题。设备的进出口管径匹配常规工业给水管道的通径规格，可直接通过法兰与现场管路对接，不需要额外做变径处理，减少管路阻力损失。

在功能特性上，该装置作为独立的换热单元，不需要依附其他设备的壳体结构，可单独成撬安装，适配不同规模的热力系统改造或新建项目。肋状管的材质选型可根据实际换热流体的腐蚀特性调整，常规工况下采用碳钢加肋片的结构即可满足使用寿命要求，若接触腐蚀性流体可更换为不锈钢材质的换热管与肋片。板式外壳的密封面采用耐温密封垫，可适配不同温度等级的换热工况，避免运行过程中出现流体泄漏问题。设备内部的管束采用模块化固定方式，当某根换热管出现磨损或泄漏时，可单独拆卸更换对应的管段，不需要整体更换整套换热芯体，降低后期运维成本。

在设计过程中，需要重点核算肋状管的肋片间距、肋高参数，匹配管内外流体的流速范围，避免流速过低导致的积灰、结垢问题，同时也要避免流速过高带来的管路冲刷磨损、阻力损失过大的问题。岐管的开孔位置、孔径大小需要经过流体仿真校核，保证每根换热管的流量偏差控制在合理范围内，避免出现部分管内水流过慢导致的局部过热，部分管内水流过快导致的换热不充分问题。外壳的加强筋布置需要结合设备的工作压力、运行温度做结构强度校核，避免运行过程中出现壳体变形，导致密封面失效泄漏。底部支撑脚的承重能力需要匹配设备满水运行时的总重量，同时考虑管路热胀冷缩带来的位移补偿，可在支撑位置设置滑动垫片，吸收设备运行时的热膨胀量，避免管路应力集中导致的焊口开裂问题。
