立式滚筒印刷设备结构三维设计方案

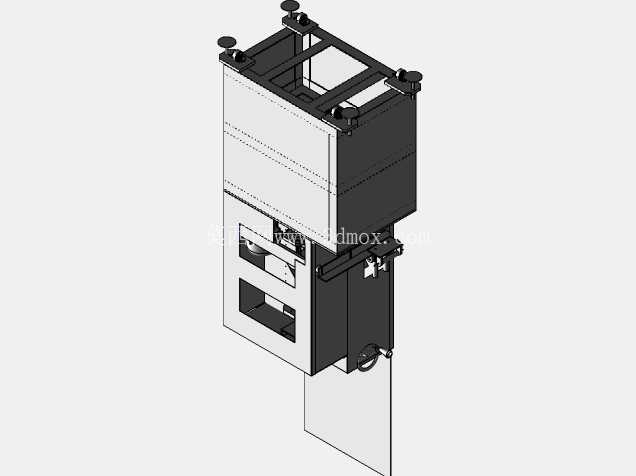

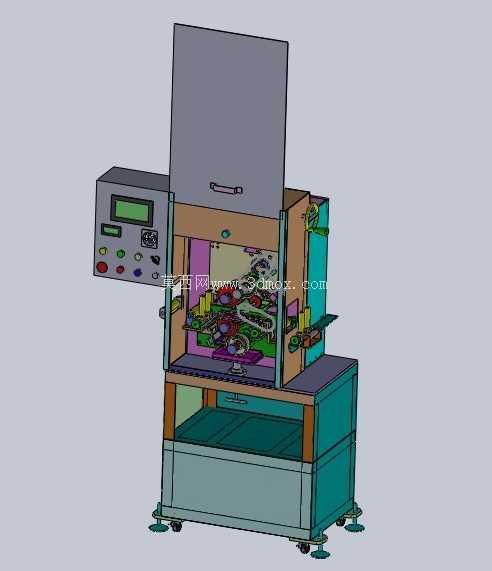

　　在电子元器件表面标识、小型塑胶件图文转印、通讯配件外观印刷这类小尺寸工件的批量生产场景中，立式滚筒印刷设备的应用占比正逐年提升，这类设备依靠滚筒与工件的连续线接触完成油墨转移，相比平压平印刷设备，其印刷效率更高、压力分布更均匀，尤其适配平面类小型工件的连续化印刷作业。从结构设计逻辑来看，这套设备采用下柜体承载、上作业区集成、侧端控制的布局思路，底部柜体采用方钢焊接框架搭配薄钢板蒙皮的结构，既作为整机油墨存储、电气元件排布的容纳空间，也承担整机承重基础，底部配置可调脚杯与移动脚轮组合，脚轮用于设备转场移位，可调脚杯用于安装时的水平校准，可适配车间地面存在3-5mm高度差的安装场景，安装时仅需预留左右各600mm、后方400mm的操作维护空间，无需额外开挖地基，直接放置于硬化车间地面即可完成部署。

　　设备中部的印刷作业核心区，采用透明防护板做半封闭围挡，既可以观察印刷过程中滚筒与工件的对位状态、油墨转移效果，也能避免印刷过程中油墨飞溅、操作人员误触运动部件的风险，作业区内部集成了滚筒传动组件、工件定位工装、油墨供给机构，滚筒的径向跳动公差控制在0.02mm以内，保证印刷过程中压力一致，避免出现图文深浅不均、边缘晕染的问题；工件定位工装采用快换式设计，针对不同尺寸的通讯类塑胶外壳、电子配件，仅需更换定位治具即可完成适配，换型时间可控制在15分钟以内，适配多品种小批量的生产需求。

　　设备上部设置的上掀式防护盖，采用钣金折弯成型，内部贴附隔音棉，可降低印刷过程中传动组件产生的机械噪音，同时防护盖配置气弹簧支撑结构，开启后可自动保持开启状态，方便操作人员对内部滚筒、传动齿轮进行日常清洁与维护，无需额外设置支撑部件。侧端集成的控制箱采用斜面设计，操作面板上配置显示屏、功能按钮与急停开关，操作人员站立于设备正前方时，视线可自然落在显示屏上，无需弯腰或抬手即可完成参数调整、设备启停操作，符合人机工程学设计要求，控制箱内部预留PLC安装位与接线端子排，可根据生产需求接入自动上下料机构，实现全自动化印刷作业。

　　从外形尺寸边界来看，设备整体宽度控制在1200mm以内，深度控制在1000mm以内，高度控制在1800mm以内，可直接放置于标准车间生产线旁，无需占用过大的生产空间，设备进料方向可根据生产线布局选择左侧进料或右侧进料，仅需调整传动电机的安装方向与控制面板的接线即可完成适配，无需对主体结构做大规模改动。在传动系统设计上，采用伺服电机搭配同步带传动的方式驱动印刷滚筒转动，传动比稳定，转速可根据印刷工艺要求在0-30r/min范围内无级调整，可适配不同干燥速度的油墨、不同厚度的工件印刷需求，设备的印刷压力通过调节滚筒两端的调压螺栓实现，压力调节精度可达0.1MPa，可满足不同材质工件的印刷压力要求，避免压力过大导致工件变形、压力过小导致油墨转移不全的问题。针对印刷过程中常见的油墨干结问题，这套结构在设计时预留了自动匀墨机构的安装位，用户可根据自身工艺需求选配，匀墨辊可在设备待机状态下保持低速转动，避免油墨在滚筒表面干结，减少设备清洁频次。设备的电气走线全部采用拖链收纳，沿设备框架内侧排布，避免走线外露导致的线路磨损、积尘问题，所有运动部件的润滑点均设置在易操作位置，日常维护时无需拆解大面积护板即可完成注油保养，降低设备的后期维护成本。
