汽车零部件清洗用不锈钢桶组件结构

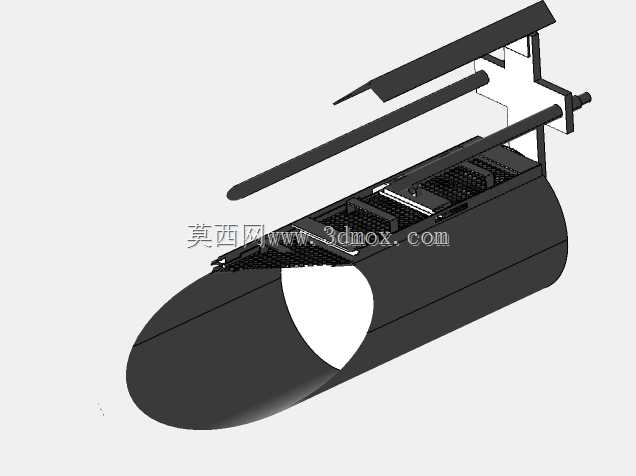

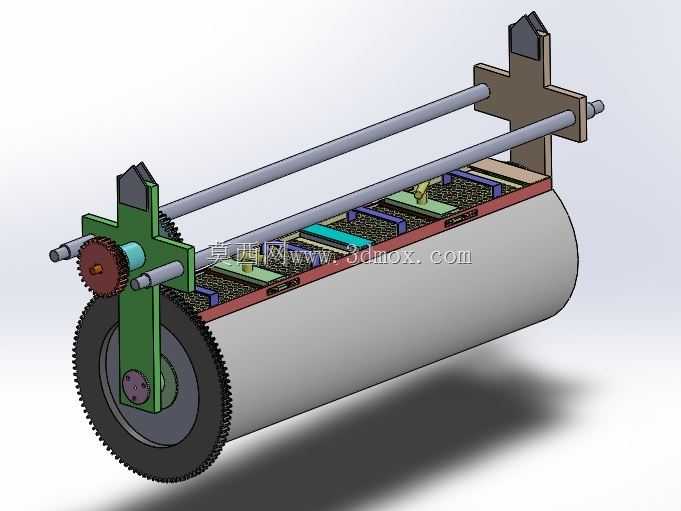

　　这套不锈钢桶组件主要面向汽车零部件制造环节的工件清洗工序，适配机加工后残留切削液、金属碎屑的小型汽车零件批量清洗作业，可嵌入连续式清洗生产线作为核心载料滚桶单元使用，也可搭配独立喷淋、超声清洗模块组成单机清洗工位。从结构设计来看，主体采用卧式滚筒布局，不锈钢桶身作为载料腔体，内壁设置有分段式挡料格条，避免工件在滚筒转动过程中出现扎堆堆积，保证每个工件都能充分接触清洗介质，格条采用可拆卸式安装结构，可根据待清洗工件的外形尺寸调整格条间距，适配不同规格的螺栓、冲压小件、精密机加零件的清洗需求。两端的支撑端架采用碳钢焊接后做防腐镀层处理，端架上集成了齿轮传动副与支撑滚轮，大直径齿圈直接固定在桶身端部，与端架上的驱动齿轮啮合，

　　传动比经过匹配计算，可保证桶身以8-12转每分钟的转速平稳转动，既不会因转速过高导致工件磕碰损伤，也不会因转速过低降低清洗效率。桶身上方设置的两根平行导向杆，用于适配生产线的上下料接驳机构，可实现待清洗工件的自动上料与清洗完成后的工件自动导出，导向杆的安装座预留有长条形调节孔，可根据不同生产线的接驳高度调整杆体位置，安装适配性更强。端架顶部设置的定位挡块，用于桶身工位的精准限位，配合生产线的工位检测元件可实现桶身停位的精准控制，避免上下料过程中出现位置偏差。从安装边界来看，整套组件的横向安装跨度需预留至少1.2倍桶身长度的空间，纵向宽度需覆盖端架外侧的传动齿轮与支撑结构，底部安装面需保证平面度公差不超过1mm每米，

　　避免桶身转动过程中出现偏载磨损。桶身的不锈钢板材厚度经过强度校核，可承受满载工件状态下的长期转动载荷，焊缝处做了抛光钝化处理，避免清洗介质长期腐蚀出现焊缝渗漏问题。端架上的支撑滚轮采用包胶材质，既可以降低桶身转动过程中的运行噪音，也能补偿少量的安装同轴度误差，减少传动过程中的刚性冲击。传动齿轮采用45号钢调质处理，齿面做高频淬火，硬度达到HRC45-50，可满足长期连续运转的耐磨需求，齿轮副位置预留有润滑脂加注口，日常维护时可直接加注润滑脂，无需拆解端架结构。
