手动式金属型材折弯加工工装结构

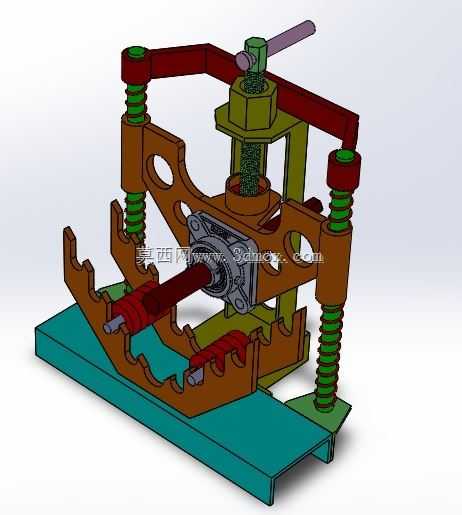

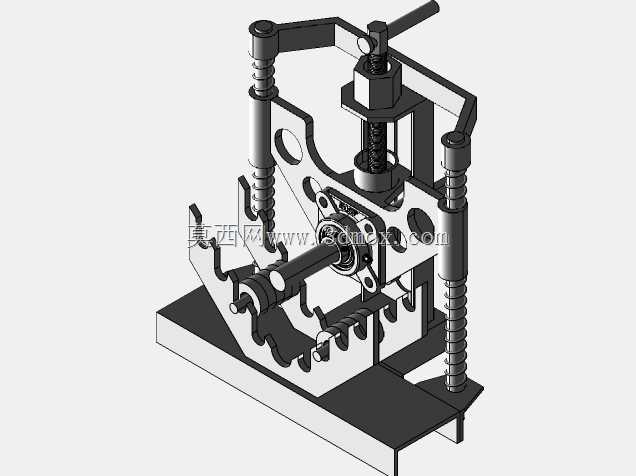

　　这款手动折弯工装主要面向小型五金加工、维修作坊、实训教学场景下的小批量金属型材折弯作业，可适配圆钢、扁铁、薄型角钢等常见小截面金属型材的弯折加工，无需外接动力源，依靠手动操作即可完成不同角度的折弯成型，适合没有配置大型折弯设备的零散加工场景，也可作为现场维修的便携加工工具使用。从结构设计来看，设备采用底部槽钢作为整体安装基座，基座上集成了多组不同弧度的成型卡槽，可对应不同弯折半径的加工需求，无需频繁更换模具即可适配常规小规格型材的折弯作业。中部的夹紧机构采用丝杠旋压结构，顶部设置操作手柄，通过旋转手柄带动丝杠下压，配合底部的定位槽将待加工型材牢牢压紧，避免折弯过程中型材窜动导致的角度偏差。设备两侧设置了带复位弹簧的导向立柱，

　　既可以为上压架提供垂直导向，保证压紧力始终垂直作用在型材表面，也能在完成折弯后带动上压架自动复位，减少操作时的手动复位步骤，提升单次作业的效率。折弯执行端采用横向推进的压杆结构，压杆前端匹配卡槽的成型轮廓，操作时通过施力推动压杆，即可带动型材沿卡槽弧度完成弯折，操作人员可根据实际需求控制推进行程，精准控制折弯角度，适配0到120度范围内的常规折弯需求。从安装边界来看，设备整体采用立式框架结构，底部基座为通长槽钢，可直接通过螺栓固定在工作台面或者地面基础上，整体占地尺寸较小，不需要预留过大的操作空间，两侧导向立柱的高度经过优化，既保证了足够的压紧行程，也不会因为整体过高导致操作时重心不稳。结构设计上充分考虑了手动操作的受力特性，

　　所有受力部位均做了加厚处理，框架的镂空设计在保证结构强度的前提下减轻了整体自重，既方便设备的搬运转移，也减少了材料的冗余使用。在实际使用过程中，操作人员仅需将待加工型材放入对应规格的卡槽内，旋转顶部手柄将型材压紧，随后推动侧部压杆即可完成折弯，松开顶部手柄后弹簧自动带动上压架抬起，即可取出成型工件，整个操作流程无需额外辅助工具，单人即可完成全部作业。该结构的设计思路完全围绕小型化、手动化、低成本的定位展开，没有复杂的传动结构和电气元件，后期维护仅需定期在丝杠、导向柱部位加注润滑脂即可，故障率极低，非常适合小批量、多批次的零散折弯加工需求，也可作为机械实训教学中工装结构设计的参考案例，帮助学习者理解手动夹紧、成型定位、弹性复位等结构的实际应用方式。
