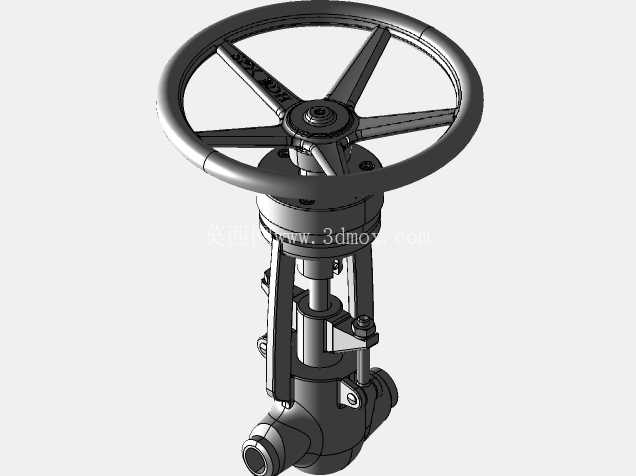

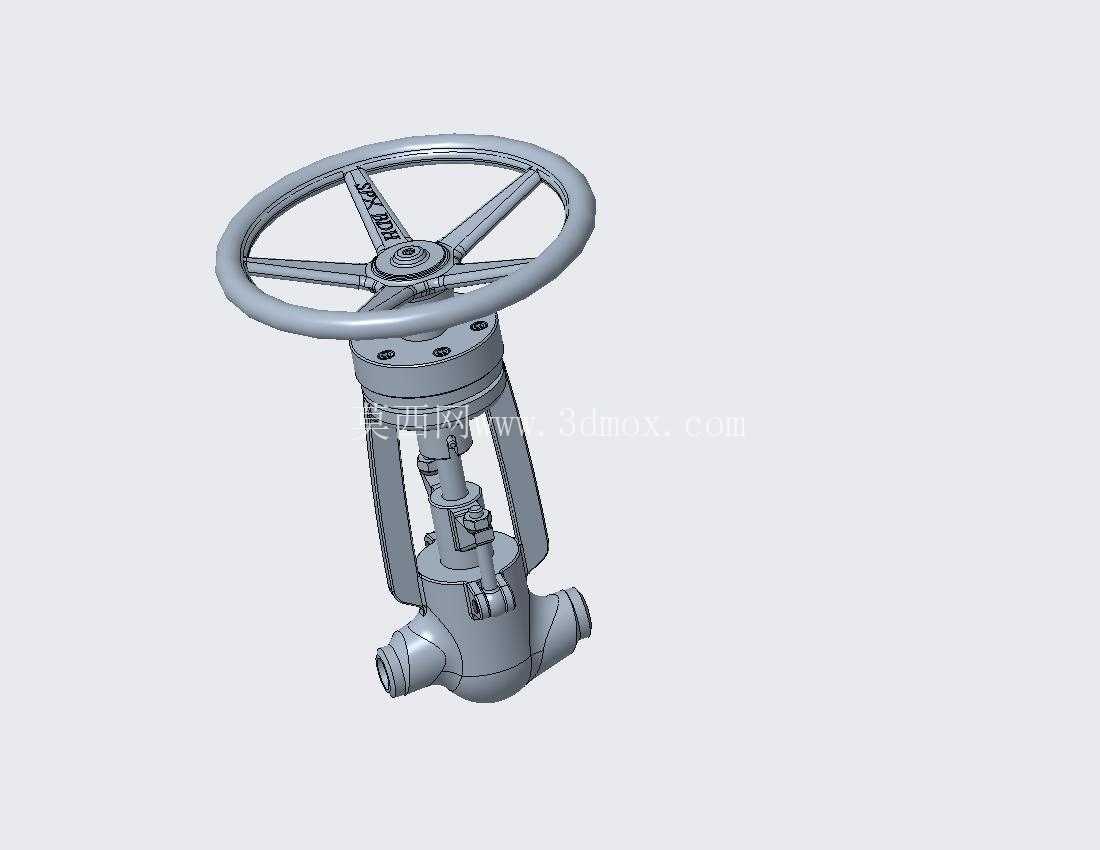

PN16DN25手动高压焊接截止阀结构设计

这款PN16bar、公称通径DN25的手动高压截止阀，主要应用在中高压工业流体输送管路系统中，常见于石油化工工艺支线、电厂汽水取样管路、中小型锅炉给水支路、压缩空气高压分配管网这类需要精准截断介质、且对密封可靠性有较高要求的场景，区别于低压大通径闸阀的全开全关粗放控制，这类小通径高压截止阀可承担管路检修段隔离、支路流量微调、关键节点截流保护的作用，手轮驱动的结构无需额外配置气动电动执行机构，适合安装空间紧凑、不需要远程自动控制、现场操作频次适中的管段。

从结构设计逻辑来看，该阀采用自上向下的压合密封结构，阀瓣沿阀座中心线做直线升降运动，避免了闸阀类产品闸板侧向受力导致的密封面磨损问题，额定16bar的工作压力对应常规1.6MPa的中高压管路工况，阀体采用整体锻造式结构设计，两端为对焊连接接口，相比法兰连接的同参数阀门，焊接结构消除了法兰密封面泄漏的风险点，更适合高压、高温、存在管路振动的安装场景，焊接端的坡口尺寸匹配常规DN25无缝钢管的焊接标准，现场安装时可直接与对应规格的管道对接焊合，不需要额外配置配对法兰、密封垫片及紧固件，能有效缩减管路安装的整体成本与密封隐患点。

上部操作端采用轮辐式手轮结构，手轮直径经过扭矩匹配计算，在16bar额定工作压差下，操作人员无需借助加力杆即可完成阀门的全开与全关操作，手轮与阀杆之间通过键连接传递扭矩，阀杆采用梯形螺纹传动，螺纹副设置在阀盖上部的支架腔体内，与下部介质流通腔完全隔离，避免介质中的杂质、腐蚀性成分侵蚀传动螺纹，有效延长操作机构的使用寿命。阀盖与阀体之间采用螺栓压紧的密封结构，密封垫片选用耐高压石墨复合材质，可适配水、蒸汽、油品、弱腐蚀性气体等多种常见工业介质，阀杆部位设置多级填料密封结构，通过填料压盖的螺栓预紧力压实填料，杜绝阀杆处的介质外漏，填料函预留有足够的填料加装空间，后期维护时可在不拆解阀体主结构的情况下补充或更换密封填料。

从安装边界尺寸来看，该阀整体结构紧凑，手轮的最大回转直径适配现场操作的最小空间要求，阀体的结构长度符合小通径高压截止阀的常规安装尺寸，不需要对原有管路进行额外的裁切改造即可替换同参数的老旧故障阀门，阀杆的升降行程经过精准计算，全关位置时阀瓣与阀座完全贴合密封，全开位置时阀瓣完全抬离阀座流道，不会对介质流通造成额外的节流阻力，阀体内腔的流道采用平滑过渡设计，减少介质流动时的湍流与压损，同时避免介质中的固体杂质在阀腔内沉积卡涩阀瓣运动。

在实际选型应用中，这类截止阀的介质流向为低进高出，安装时需要注意阀体上标注的流向箭头与管路介质流向保持一致，反向安装会导致阀门关闭状态下阀瓣长期承受介质静压，增加阀杆的受力负载，同时容易造成关闭状态下的内漏。手轮操作的结构设计使得阀门的开度可以被操作人员直观控制，在需要小范围调节管路流量的场景下，可通过调节阀瓣的开启高度实现流量的线性控制，相比球阀类快开结构的阀门，截止阀的调节精度更适合小流量微调的工况。支架部分采用镂空式结构设计，既减轻了阀门的整体重量，又能直观观察阀杆的伸出长度，方便现场操作人员快速判断阀门的开关状态与大致开度，避免误操作。阀瓣与阀杆的连接采用活动铰接结构，可在阀瓣关闭时自动适配阀座密封面的角度，补偿加工与安装过程中产生的微小同轴度误差，保证密封面的均匀贴合，避免局部应力集中导致的密封面冲蚀损坏。
