便携式大气水发生器内部结构三维设计

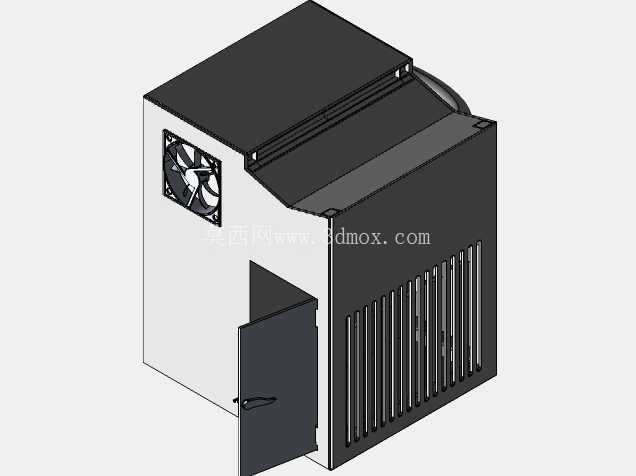

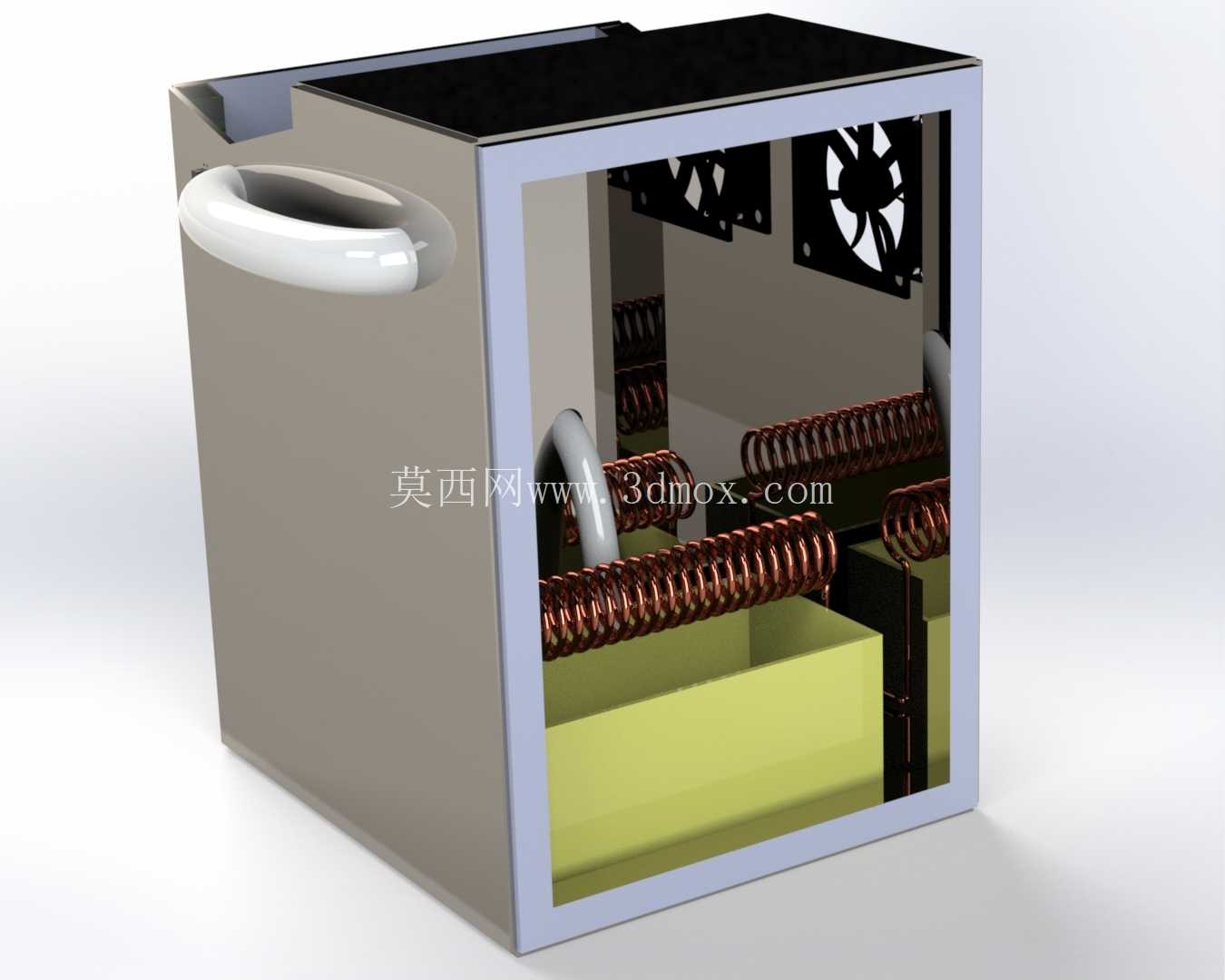

　　这款大气取水设备的三维结构设计，核心围绕无外接水源场景下的空气制水需求展开，适配野外作业、偏远缺水区域临时供水、应急救灾等场景的使用要求，整体采用箱式集成布局，将冷凝换热、集水、送风、储水等功能模块全部整合在封闭箱体内，外部预留便携提手结构，满足单人短距离搬运转移的使用需求。从结构布局来看，设备顶部设置轴流送风单元，外部空气经过初步过滤后由顶部风机压入箱体内部的换热腔，换热腔内排布多组螺旋绕制的冷凝盘管，盘管与外部压缩制冷回路连通，低温的盘管表面与流经的湿热空气接触后，空气中的气态水会在盘管外壁凝结成液态水滴，水滴顺着盘管弧度自然下落至箱体下部的集水腔，集水腔做了倾斜导水设计，可将凝结的水体导流至储水区域，同时在集水与储水段设置过滤结构，滤除空气中裹挟的浮尘杂质，保证产出水体的基础洁净度。

　　设计过程中优先考虑了模块的拆装维护性，箱体侧部采用可拆卸面板结构，无需完全拆解整机即可对冷凝盘管、风机单元、过滤组件进行检修更换，盘管的固定支架采用卡槽式安装结构，更换不同规格的盘管时仅需调整卡槽固定件即可适配，无需重新加工支架结构。箱体的外形边界控制在单人可搬运的尺寸范围内，提手的安装位置经过重心校核，搬运时设备整体保持水平状态，避免内部集水腔残留的水体晃出，同时箱体外壳做了密封隔层设计，减少外部环境温度对内部换热腔的温度干扰，降低制冷回路的能耗损失。

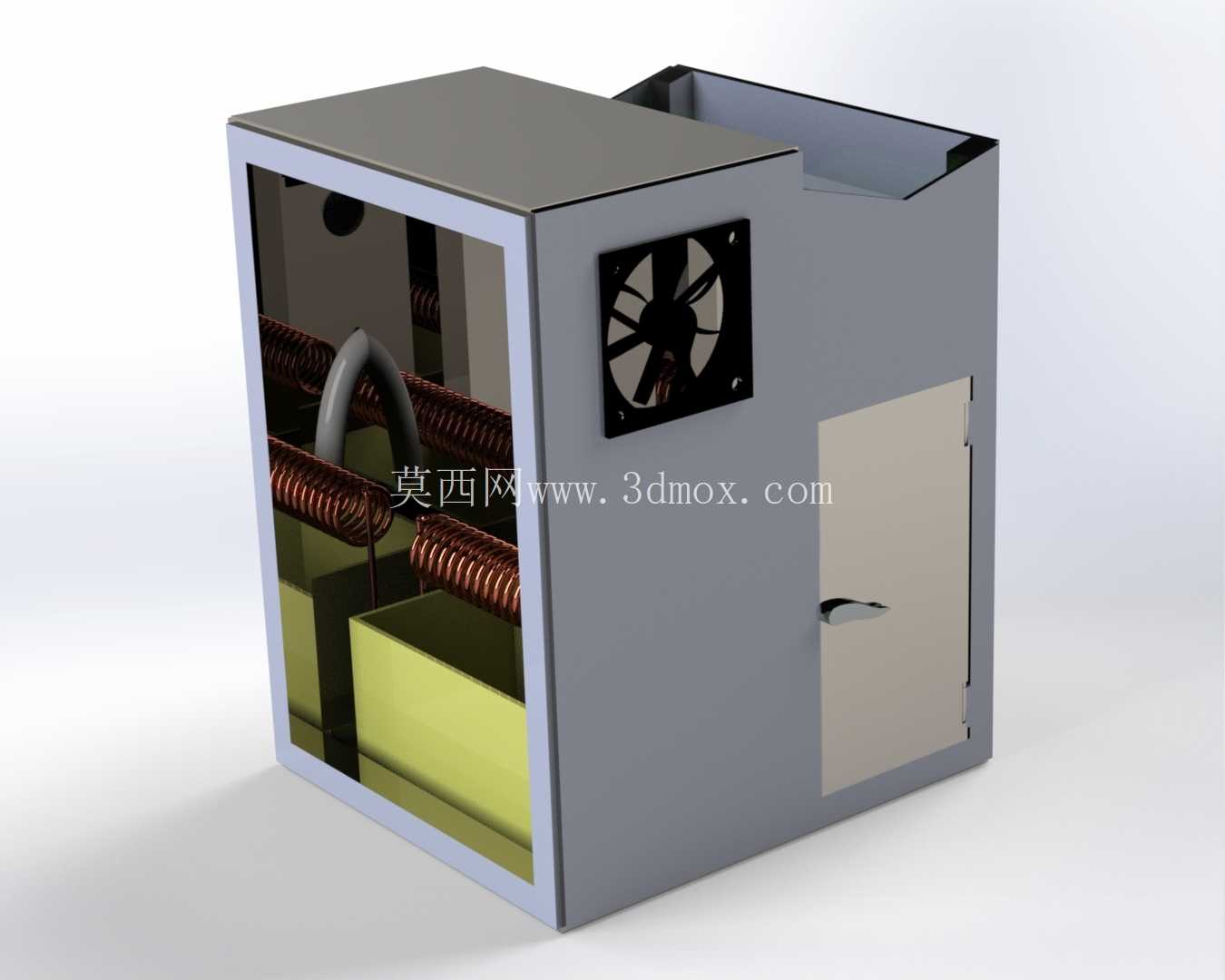

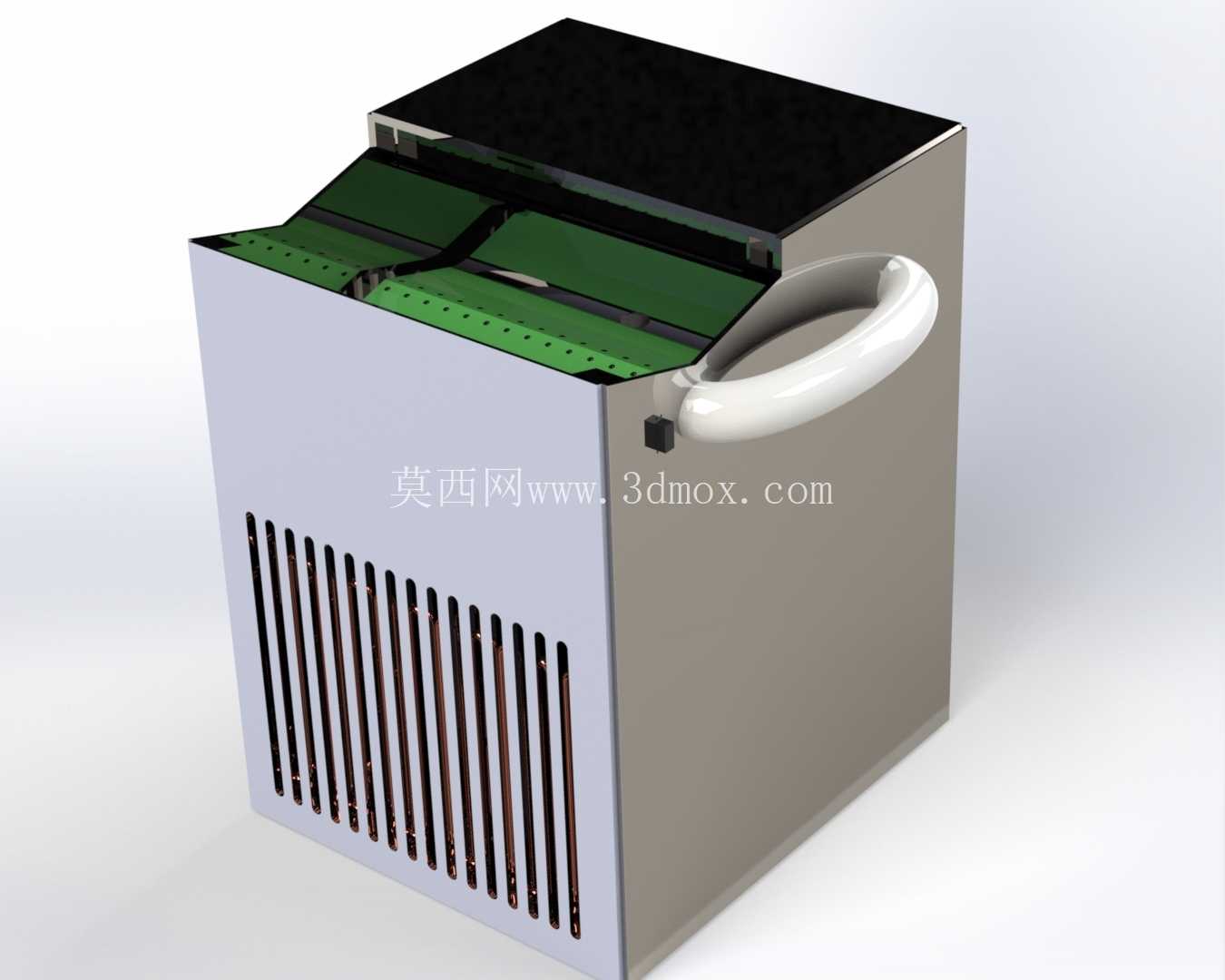

　　送风路径的设计采用直流式风道，空气从顶部进入后垂直向下流经盘管区域，避免出现风道死角导致部分盘管未参与换热，盘管的排布间距经过流场模拟校核，既保证空气与盘管表面有足够的接触时间，又不会因为间距过小导致风阻过大增加风机负载。集水腔的底部设置排水接口，日常维护时可通过接口排空腔体内残留的积水，避免长期存水滋生微生物，储水区域预留了水位检测组件的安装位，可根据使用需求加装水位传感器，实现水满自动停机的控制逻辑。设备的电气控制模块单独设置在箱体侧部的独立隔舱内，与换热、集水区域做物理隔离，避免凝结水渗入电路部分造成短路故障，隔舱表面开设散热格栅，保证控制元件工作时的热量能够及时散出。

　　从安装适配角度来看，这款设备无需复杂的外接管路，仅需接通电源即可独立运行，可直接放置在平整地面使用，底部预留了固定孔位，在车辆、移动方舱等有振动的使用场景下，可通过螺栓将设备固定在安装平面上，避免运行过程中出现滑移。盘管的材质选用导热性能优异的紫铜材质，外表面做了防氧化处理，长期处于高湿度工作环境下也不会出现锈蚀脱落的问题，盘管的固定支架采用绝缘耐腐蚀的工程塑料材质，既避免不同金属接触产生电化学腐蚀，也能减少支架的导热损失，让冷量尽可能集中在盘管表面用于凝结水汽。箱体的外壳采用轻量化的金属板材加工，在保证结构强度的前提下尽可能降低整机重量，提手部分做了圆弧过渡处理，贴合人手握持的弧度，长时间搬运也不会出现硌手的问题。在换热效率的优化上，盘管采用螺旋绕制的结构，相比直排盘管能够在有限的箱体内空间里大幅提升换热面积，同时螺旋结构能够让流经的空气产生扰流，打破盘管表面的静止空气层，进一步提升换热凝结的效率，风机选用低转速大风压的轴流风机，运行时的噪音控制在可接受范围内，适合在营地、临时办公点等有人活动的场景使用。
