ASME B16.11标准六角头衬套结构设计

在工业管路系统的变径连接场景中，六角头衬套是应用频次极高的管路转接零件，这类零件也常被一线装配人员称为补芯，核心作用是实现不同公称通径管路之间的内螺纹转接，在石化、给排水、暖通、通用流体输送管路的改造、装配、运维环节都有大量应用。不同于常规的等径直通接头，六角头衬套的核心结构是外螺纹端与大口径管路内螺纹配合，内螺纹端承接小口径管路的外螺纹端，通过单一部件完成通径切换，相比采用多个接头组合的变径方案，能大幅减少管路连接点的泄漏风险，同时压缩管路装配的轴向占用空间。

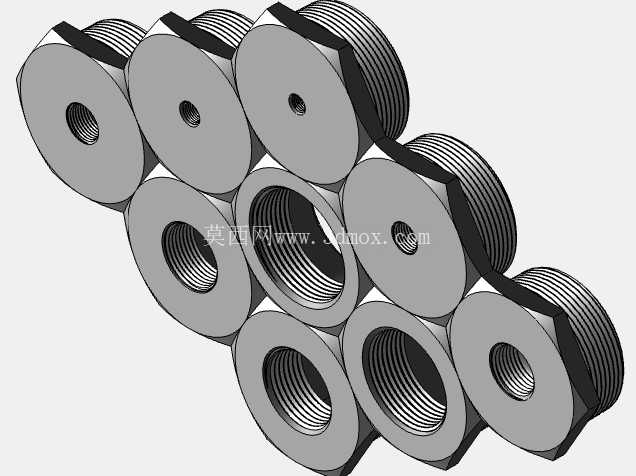

本次设计的六角头衬套严格遵循ASME B16.11承插焊与螺纹管件标准，针对NPS 2规格的适配场景完成全参数化建模，建模过程中首先梳理了标准中规定的六角头部对边尺寸、对角尺寸、头部厚度、内外螺纹有效啮合长度、螺纹退刀位置等核心边界参数，所有尺寸均预留了合理的加工公差带，避免后续生产环节出现装配干涉问题。六角头部的设计充分考虑了现场装配的工具适配性，对边尺寸匹配常规活动扳手、开口扳手、套筒的通用规格，头部端面做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配人员划伤，也能在扳手卡入时起到导向作用，提升现场装配的效率。

从结构细节来看，衬套的内外螺纹同轴度是设计过程中重点控制的形位公差项，建模时将内外螺纹的回转中心与六角头部的中心完全重合，避免因同轴度偏差导致管路装配后出现应力集中，长期受流体压力、管路振动影响出现密封失效的问题。螺纹段的长度设计经过反复校核，既保证足够的螺纹啮合扣数满足承压要求，又避免螺纹过长导致装配时顶死对侧管路端面，影响密封效果。衬套的端面密封面做了平面度要求，配合管路螺纹密封带、密封胶使用时，能形成可靠的密封副，适配常规的水、油、低压气体等流体介质的输送场景。

在实际工程应用中，这类六角头衬套常被用于现有管路系统的通径改造，比如原有大口径管路需要接出小口径的仪表支管、排污支管、分支供液管路时，不需要对原有管路进行大规模切割改动，只需要在原有管路的内螺纹接口处安装对应规格的六角头衬套，即可快速完成小口径支路的引出，大幅降低管路改造的施工成本与停机时间。在新设备的管路集成设计中，选用标准规格的六角头衬套也能减少非标接头的设计加工量，提升设备的通用化程度，降低后续运维的备件储备成本。

建模过程中同步完成了同系列全规格衬套的参数化关联，只需要修改公称通径、压力等级参数，即可快速生成对应规格的衬套模型，适配不同的管路设计需求。模型的细节处理充分考虑了加工工艺的可行性，所有转角位置都预留了标准要求的圆角退刀结构，避免加工时出现应力集中导致零件开裂，同时也符合锻造、车削加工的工艺要求，不会出现无法加工的薄壁、锐角结构。对于管路设计人员来说，这类标准件的精准三维模型可以直接导入管路装配体中，用于干涉检查、管路走向模拟、装配工艺验证，提前发现设计阶段存在的空间不足、工具操作空间不够等问题，减少现场装配时的返工概率。

不同于焊接类的变径接头，螺纹式六角头衬套具备可拆卸的特性，后续管路系统需要调整通径、更换支路元件时，可以快速拆卸更换，不需要进行切割、焊接作业，尤其适合不允许动火作业的易燃易爆工况现场的管路改造与维护。在日常运维中，这类标准件的互换性极强，只要公称通径、压力等级、螺纹标准匹配，不同厂家生产的同规格衬套都可以互换使用，不会出现适配问题，这也是这类标准五金配件在工业现场被广泛应用的核心原因。设计过程中也充分考虑了不同压力等级的壁厚要求，NPS 2规格对应的管壁厚度满足Class 3000压力等级的承压要求，能覆盖绝大多数工业低压、中压流体管路的使用需求。
