双耳环铰接式工程液压油缸结构

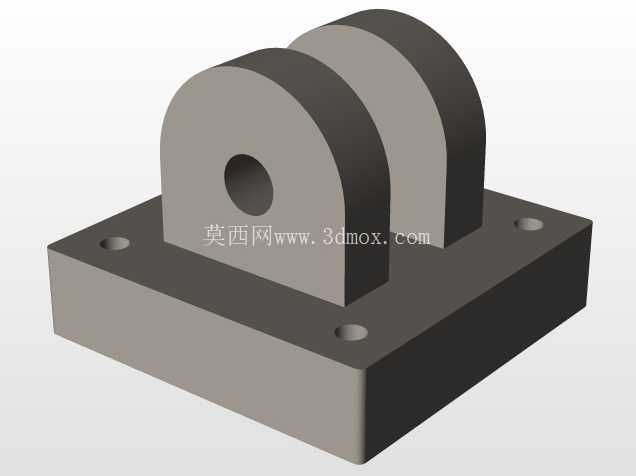

这套油缸结构采用两端铰接的布置方式，缸筒尾端设置横向销孔耳座，活塞杆伸出端同样配置叉形或单耳连接结构，适合在工作过程中存在小幅摆动的机构中使用。与刚性法兰安装相比，铰接方式能够释放安装座之间因加工误差、载荷偏置或机构运动引起的附加弯矩，避免活塞杆承受侧向力，从而降低导向套磨损、密封件早期失效和杆面拉伤的风险。实际设备中，这类结构常见于工程机械工作臂、环卫车辆翻斗、升降平台、农业机械联动架、模具压紧机构以及小型专用设备的直线推曳回路。

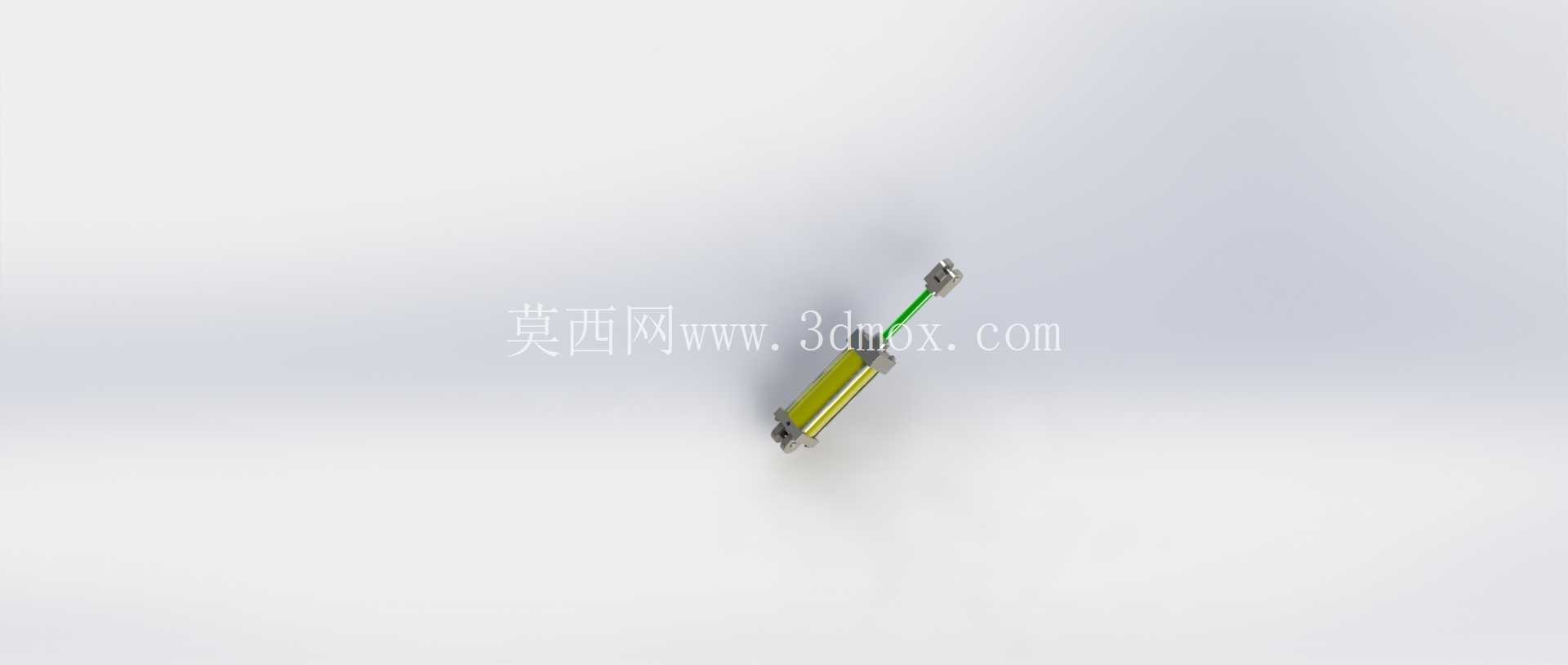

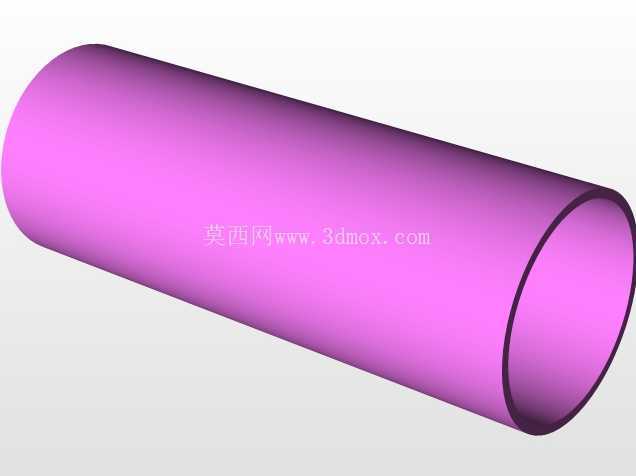

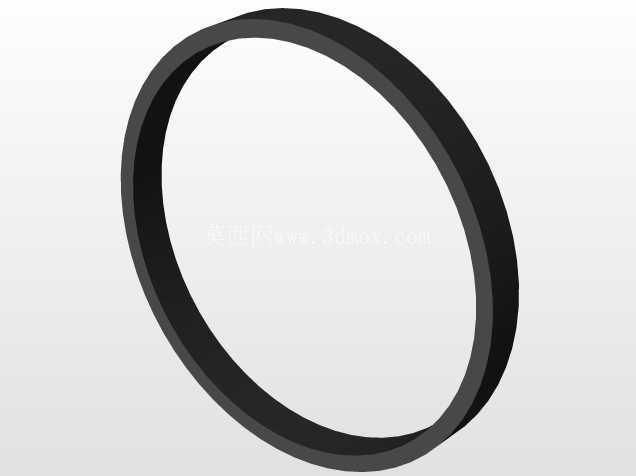

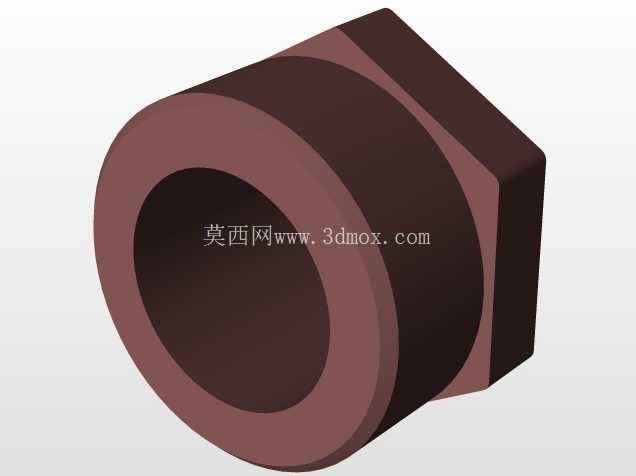

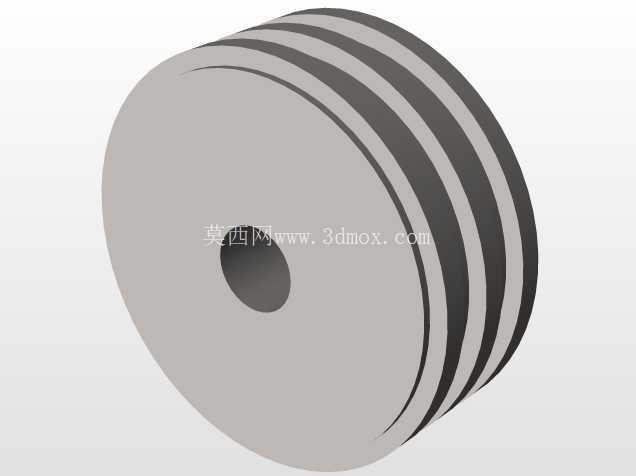

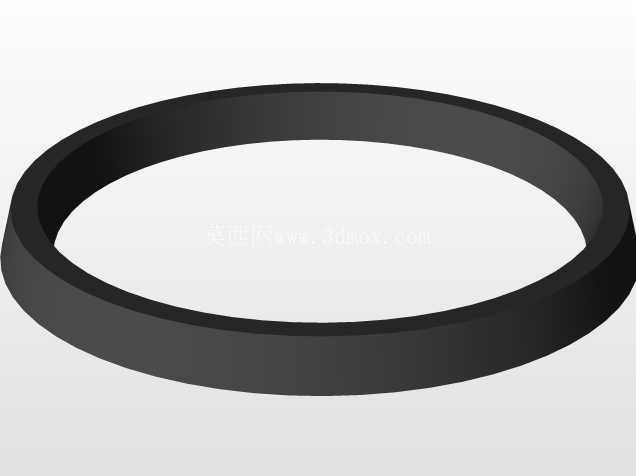

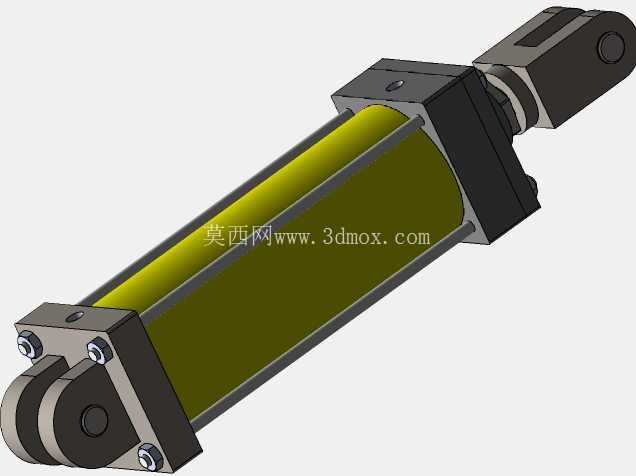

从功能上看，油缸的核心作用是把液压能转换为直线往复运动的机械能。压力油进入无杆腔时，活塞带动活塞杆向外伸出，输出推力；进入有杆腔时，活塞杆缩回，完成回程或拉拽动作。由于两腔有效作用面积不同，同样供油压力下伸出力通常大于缩回力，而有杆腔容积较小，缩回速度在相同流量下会更快。建模时需要把这种面积差反映到缸筒、活塞和活塞杆的直径关系中，不能只按外观拉伸一个筒体。活塞在缸筒内将两腔隔开，外周通常设置活塞密封和导向耐磨环；活塞杆穿过端盖部位则由导向套、杆密封、防尘圈等组成密封组。图中模型对缸筒、端盖、拉杆或紧固件、活塞杆、耳环座及销孔区域均有明确表达，便于在总装中检查运动包络和连接关系。

外形尺寸方面，选型和布置时首先关注的是缸筒外径、活塞杆直径、行程、闭合长度以及两端销轴中心距。闭合长度决定设备在收起状态下是否发生干涉，伸出后的中心距则决定执行机构能否达到设计开度。两端耳环的销孔轴线应保持平行，孔位中心需与油缸理论轴线重合，否则装配后会产生别劲现象。销轴直径、耳板宽度和肩部厚度要与主机铰点匹配，销孔周围属于高载荷区域，建模时不宜为了外观简化而随意缩小耳板尺寸。活塞杆外露段在全行程范围内应保留足够导向长度，避免伸出过长导致导向比例不足；缸筒端部与负载铰点之间也要留出扳手空间、润滑空间和防护余量。

设计思路上，这类油缸不是孤立零件，而是主机机构中的一个受力杆件。布置时应尽量使推力线沿负载运动方向传递，减少横向分力；若机构轨迹必然导致油缸角度变化，需要按最小力臂位置校核推拉力，并关注启动瞬间和行程末端的载荷峰值。缸体在设备上的位置还要兼顾管路走向，油口应避免正对积泥、积水或人员操作区域，软管在油缸全伸全缩过程中不能被拉扯、折弯或与结构件摩擦。对于粉尘较多的工况，活塞杆端防尘和杆面防护尤为重要；外露杆面长期受砂石、焊渣或混凝土浆污染时，即使密封结构完整，也容易出现表面压痕和油膜破坏。

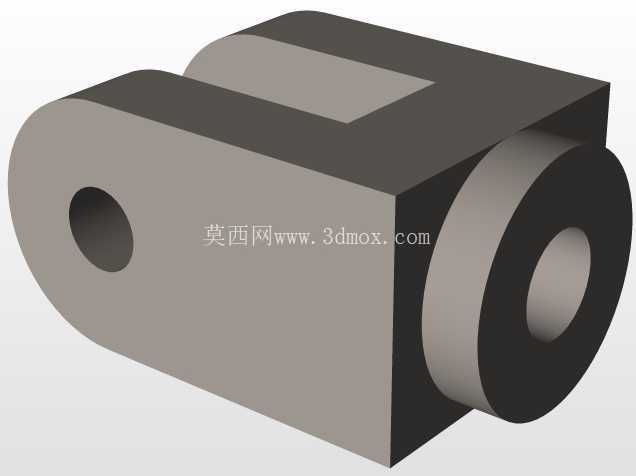

结构建模过程中，可先以两端铰点中心建立运动轴线，再按行程确定活塞的极限位置。缸筒部分应区分内壁工作面和外部安装面，端盖与缸筒的连接方式可以是螺纹、法兰、拉杆或焊接结构，具体取决于压力等级和维修需求。活塞宽度、密封槽位置、导向套长度和油口方位都应服务于装配逻辑，而不是仅追求外形相似。活塞杆端部耳环与杆体的连接区域要体现载荷传递路径，叉头开口宽度需容纳对应支座，销轴装入后应有轴向限位，防止工作中窜出。

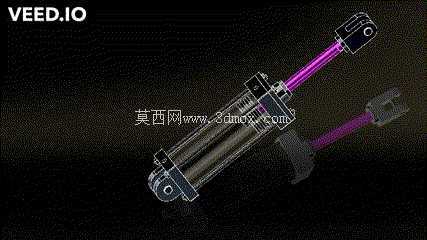

在整机三维环境中使用该模型时，应把油缸作为可调机构进行运动检查：分别验证最短、最长以及若干中间姿态下，缸筒与活塞杆是否同周边梁架、管路、护罩和轮胎等部件发生碰撞；同时检查铰接销的拆装方向，避免后期维护时销轴被邻近结构挡住。对于需要同步或平稳启停的场合，还可在缸盖或油路中考虑缓冲、节流和平衡阀安装空间。就结构表达而言，该模型清晰呈现了双耳环油缸的主要外形、连接端点和伸缩关系，可用于液压执行机构布局、铰点校核、设备演示以及后续详细设计参考。
