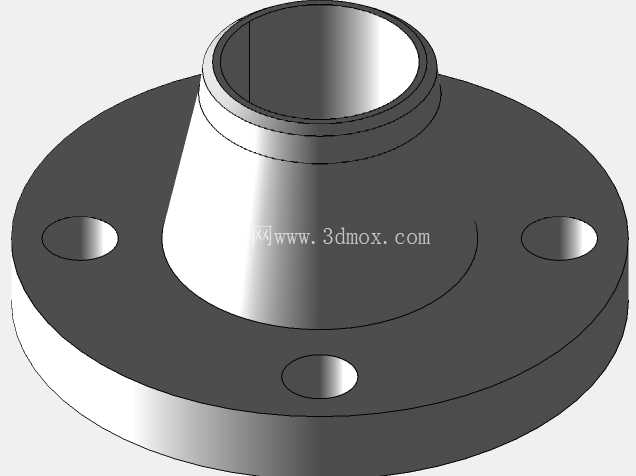

DN40 CLASS150RF焊接颈凸面法兰结构

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰是实现管道与管道、管道与设备之间可拆卸连接的核心承压部件，这款带颈对焊凸面法兰，适配公称通径DN40的管路，压力等级对应CLASS150，密封面形式为突面（RF），是中低压常温流体输送场景中应用极为广泛的连接件品类。不同于平焊法兰的角接焊接形式，带颈结构的设计初衷，是通过锥颈过渡段实现管壁应力的平滑传递，平焊法兰在焊接位置容易出现应力集中，尤其是管路存在轻微振动、温度小幅波动的工况下，角焊缝位置长期受交变应力容易出现渗漏甚至开裂，而这款法兰的锥颈从法兰盘位置沿着轴向逐渐收窄，和对接管道的壁厚实现平滑过渡，焊接时采用对焊工艺，焊缝可以做全熔透检测，焊接接头的强度和管道本体保持一致，能承受更高的管路载荷，不管是管路内压产生的轴向拉力，还是安装过程中产生的偏载力矩，都能通过锥颈段均匀分散到法兰盘整体结构上，避免局部应力过载。

　　密封面采用凸面结构，也就是RF面，密封面比法兰盘基准面高出2mm左右，表面加工粗糙度控制在Ra3.2-6.3μm区间，安装时配合非金属软垫片或者缠绕式垫片，只需要在螺栓预紧力作用下，让垫片在凸面密封区域产生均匀的压缩变形，就能填充密封面的微观加工纹路，实现可靠的静密封，相比全平面法兰，凸面结构的密封接触面积更小，相同螺栓预紧力下能获得更高的密封比压，对于CLASS150压力等级下的水、油品、低压蒸汽等介质，密封可靠性完全满足工况要求，同时凸面结构也能对垫片起到径向定位作用，避免安装过程中垫片偏移导致的密封失效。

　　法兰盘上的螺栓孔采用跨中布置形式，也就是螺栓孔的中心连线和管路垂直、水平轴线呈45度夹角，这种布置方式能让螺栓预紧力更均匀地分布在密封面圆周上，避免相邻螺栓之间的密封面出现压紧力不足的区域，螺栓孔的孔径比配套螺栓大1-2mm，既可以补偿安装过程中管路对接的微小位置偏差，也能在后期检修拆卸时方便螺栓穿装，不会因为法兰轻微变形导致螺栓卡涩。从安装边界来看，这款法兰的对接端需要和同通径、同壁厚等级的无缝钢管对焊连接，焊接前需要将管道端部加工出和法兰颈端匹配的坡口，组对时保证法兰密封面和管道轴线的垂直度偏差控制在1mm以内，避免安装后螺栓受力不均；法兰盘背面和锥颈过渡位置做了圆角处理，避免机加工和热处理过程中出现应力集中，同时也能减少安装时的应力割伤风险。

　　在实际工程选型中，这款法兰适配的管路工作温度通常不超过425℃，如果是高温工况需要匹配对应的耐高温材质和垫片，日常应用中，不管是泵房内的水泵进出口连接，还是化工装置区的工艺管线对接，或是换热设备的管路接口，这款带颈凸面法兰都能凭借稳定的结构强度和密封性能，满足长期运行的要求，建模过程中严格遵循对应压力等级的尺寸规范，锥颈的锥度、法兰盘厚度、螺栓孔中心圆直径、密封面外径这些关键尺寸都和行业标准保持一致，能直接用于管路系统的装配模拟、安装干涉检查，也可以作为生产加工的尺寸参考，帮助设计人员在方案阶段快速完成管路布局的连接件选型，提前核对安装空间，避免现场施工时出现尺寸不匹配的问题。
