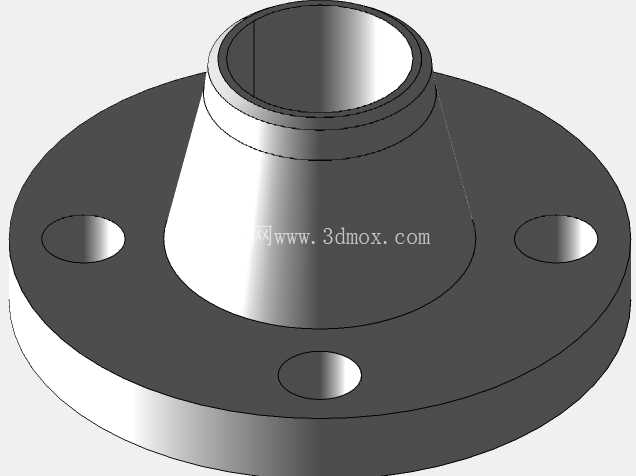

DN32 CLASS150RF焊接颈凸面法兰结构

在石油化工、市政给排水、暖通空调、轻工制药等行业的压力管路系统中，带颈对焊凸面法兰是应用极为广泛的管路连接件，这款DN32公称通径、CLASS150压力等级的RF面带颈法兰，主要用于公称通径32mm的中低压管路对接场景，适配150磅级的管路压力工况，凸面密封面的设计能够配合非金属平垫片、缠绕式垫片实现可靠的静密封，避免管路输送介质出现泄漏问题。

从实际工程应用来看，这类带颈对焊法兰区别于平焊法兰的核心点，在于颈部的锥形过渡结构，能够将法兰盘承受的管路应力、焊接应力平顺传递到对接管道壁上，大幅降低法兰盘与管道连接位置的应力集中系数，相比平焊法兰更适合存在温度波动、轻微振动的管路工况，比如循环水系统、低压蒸汽输送管路、工艺介质输送支管等场景，都能看到这类法兰的应用。在管路安装作业中，法兰盘上均匀分布的螺栓孔用于穿装配套螺栓，通过对称拧紧螺栓施加预紧力，将两侧法兰的密封面压紧垫片，实现管路的可拆卸连接，既保证管路的密封性能，也方便后续管路检修、阀门更换、设备拆装等作业开展。

从结构设计逻辑来看，这款法兰的颈部采用渐变锥度设计，从与管道对接的端部壁厚逐步过渡到法兰盘位置的厚度，一方面是匹配对接管道的外径尺寸，保证焊接时焊缝能够完全熔透，实现法兰与管道的等强度连接；另一方面锥形结构的刚度变化平缓，能够避免管路受力时在法兰根部出现应力突变，降低长期运行过程中法兰开裂、焊缝失效的风险。法兰密封面采用凸面结构，也就是RF面，密封面凸起高度符合对应压力等级的标准要求，表面加工粗糙度满足垫片密封要求，相比全平面法兰，凸面结构能够将螺栓预紧力集中在较小的密封区域，在相同螺栓扭矩下获得更高的密封比压，适配更多类型的密封垫片，密封可靠性更优。

从安装边界尺寸来看，这款法兰的螺栓孔分布圆直径、法兰盘外径、法兰总高度、颈部尺寸、密封面直径均严格对应CLASS150压力等级DN32规格的法兰标准要求，在三维建模过程中，需要重点保证几个关键尺寸的精度：首先是螺栓孔的位置度，必须保证同规格法兰对接时螺栓能够顺利穿装，不会出现孔位错位的问题；其次是密封面的平面度与表面粗糙度，这直接影响后续安装后的密封效果，如果密封面存在凹凸不平、加工划痕，很容易在压力作用下出现介质泄漏；第三是颈部与管道对接端的内径、外径尺寸，要保证与对接管道的尺寸匹配，避免焊接时出现错边，影响焊接质量和管路通流能力；最后是法兰背面与颈部过渡位置的圆角处理，合理的圆角能够降低应力集中，提升法兰整体的承压能力。

在实际选型应用中，这类法兰需要匹配对应压力等级的螺栓、垫片使用，安装时要注意对称分次拧紧螺栓，避免法兰因受力不均出现翘曲，导致密封失效。对于三维设计人员来说，建模时除了保证外形尺寸准确，还需要注意焊接坡口的结构设计，法兰与管道对接的端部要加工符合焊接规范的坡口形式，保证现场焊接作业时能够焊透，获得足够的焊缝强度。另外法兰盘上的螺栓孔要注意采用通孔设计，孔径比配套螺栓直径大1-2mm，方便安装时调整位置，补偿管路安装的微小误差。这类带颈法兰相比平焊法兰，虽然加工成本略高，焊接作业要求也更高，但在长期运行的可靠性、抗疲劳性能上优势明显，是中低压管路系统中可拆卸连接部位的首选连接件之一，在各类工业管路系统中承担着介质输送过程中的连接、密封作用，是压力管路系统中不可或缺的基础零部件。
