立式集成多通路污水流量计量装置

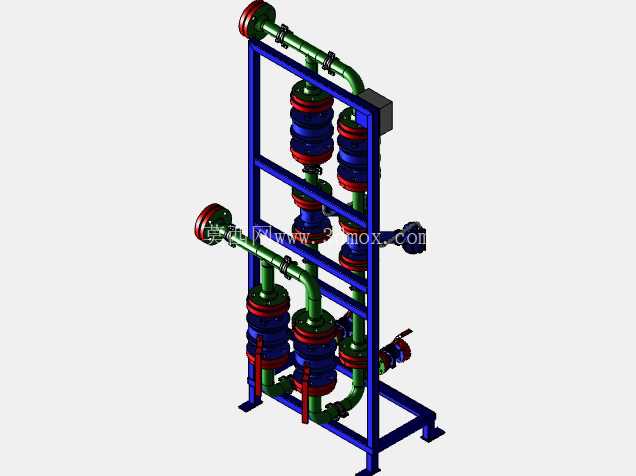

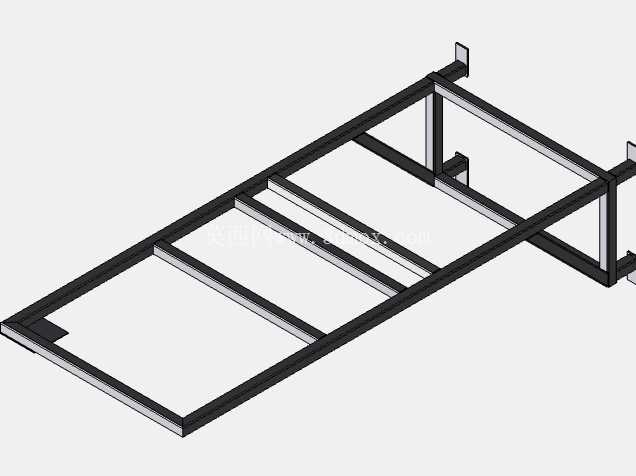

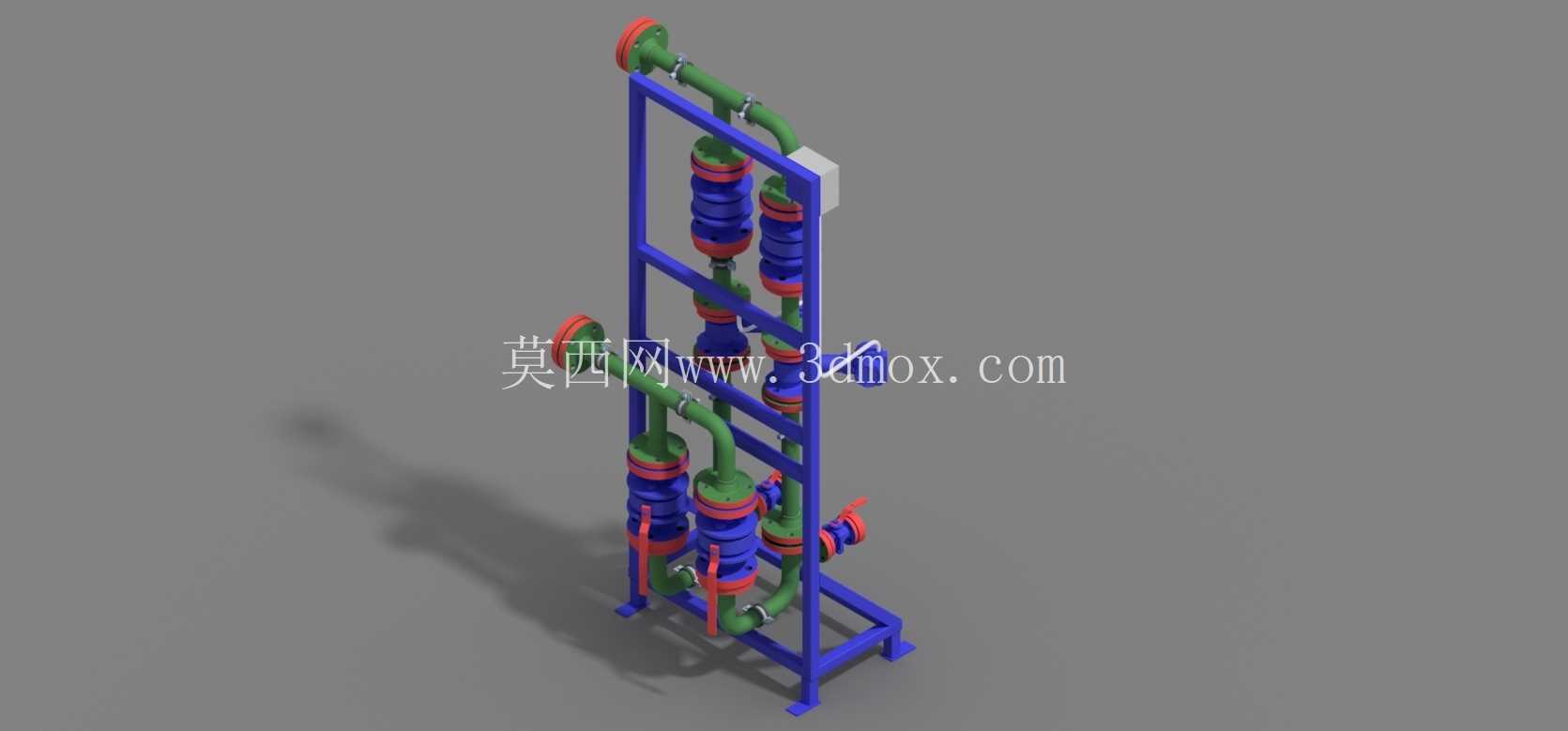

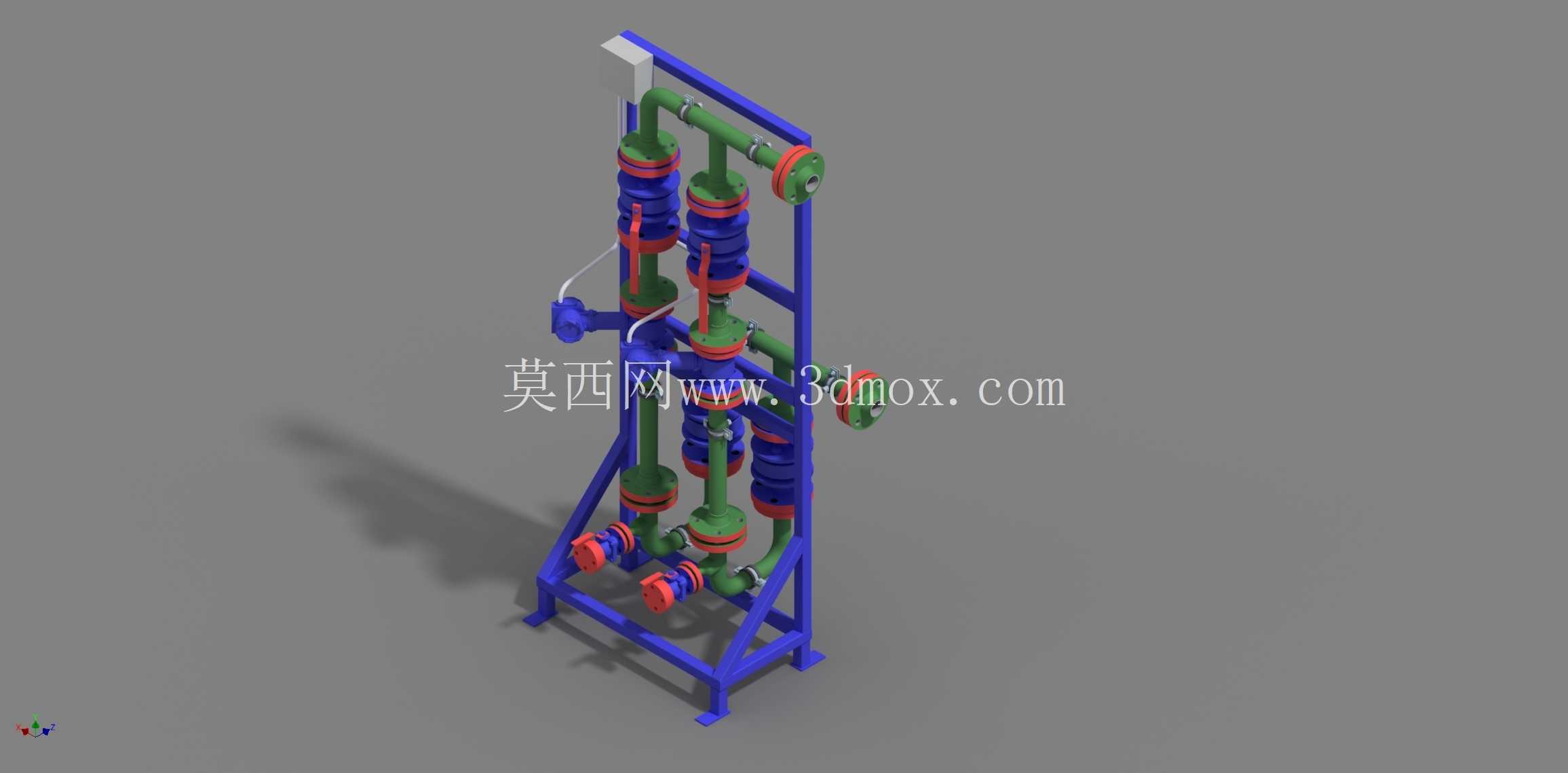

在市政污水处理厂的进水总管、工业企业污废水排放口、中水回用输送支线这类需要精准掌握流体流量的场景中，传统单管卧式流量计往往存在占地空间大、旁路校准不便、多通路并行计量时管路排布杂乱的问题，这套立式集成结构的计量装置正是针对这类现场痛点完成的结构设计。整套设备采用落地式立式钢框架作为承载主体，框架采用型钢焊接成型，所有管路组件沿竖向框架分层排布，相比卧式平铺的管路布局，能将安装占地面积压缩六成以上，尤其适合厂区管廊边角、车间外墙旁这类横向空间局促但竖向空间充足的安装点位，框架底部预留的地脚安装孔可直接与预埋基础板通过膨胀螺栓固定，安装时无需额外搭建复杂的管路支撑支架，框架侧边预留的穿线孔位可将流量计的供电、信号线缆统一收纳敷设，避免现场走线杂乱带来的维护干扰。

从功能配置上看，装置集成了多组并行的计量通路，可根据实际污水流量的波动范围自动切换通路组合，在小流量工况下仅启用单通路计量，避免大管径流量计在低流速区间测量精度不足的问题，在峰值流量工况下多通路同时开启，满足满负荷输水时的压损控制要求，每段计量管段前后都配置了同通径的控制阀门，可在不停输的状态下对单组流量计进行在线校准、拆换维护，不会影响整条污水管线的正常输送。管段之间采用法兰连接结构，密封面适配污水介质的耐腐蚀密封垫片，所有与污水接触的管路内壁都做了防腐涂层处理，可适应含少量固体杂质、弱腐蚀性的污水介质长期冲刷，管路上的连接法兰尺寸统一遵循通用管路法兰标准，可直接与现场同通径的输水管道对接，无需额外制作转换接头。

设计过程中优先考虑了现场运维的操作便利性，所有阀门的操作手轮都朝向框架外侧的操作通道方向，操作人员站在地面即可完成所有阀门的启闭操作，无需登高作业；流量计的显示表头统一朝向巡检通道一侧，日常巡检时可直接读取瞬时流量、累计流量数据，无需探身到管路缝隙中查看读数。框架的竖向分层结构将重质的阀组、流量计部件布置在框架中下区域，降低整套装置的重心，提升安装后的抗风、抗管路振动稳定性，顶部预留的吊装孔可在厂内组装完成后整体吊装运输到现场，减少现场安装的管路拼接工作量，也能避免现场焊接、组对带来的装配精度误差。

在安装边界的参数匹配上，整套装置的外接管路接口都设置在框架侧部的统一标高位置，对接时可直接与现场水平敷设的进出水管路平顺连接，无需额外做竖向抬升或下降的管路弯头，减少管路局部压损；装置底部与地面预留了足够的检修空间，可方便操作人员进行底部法兰的螺栓紧固、密封件更换作业，框架侧边预留的旁路接口可根据现场需求加装水质采样、压力检测的拓展组件，不需要对主体框架和主路管路进行切割改造。针对污水介质容易在管段内沉积杂物的问题，每段计量管段的最低位置都预留了排污放空接口，在设备长期停用或者定期维护时，可打开排污阀将管段内积存的污水、杂质完全排空，避免杂物沉积堵塞流量计测量腔室，影响后续测量精度。

整套结构的受力经过校核，框架型钢的选型充分考虑了满水状态下管路、阀组、流量计的总重量，同时叠加管路输水时的水锤冲击载荷，确保长期运行过程中框架不会出现形变，避免管路对接位置因为框架形变出现密封渗漏问题。管路上的管卡固定位置都做了橡胶减震垫衬垫，可缓冲输水过程中流体脉动带来的管路振动，避免振动长期传递到流量计部件，影响测量元件的使用寿命。
