国产1/4英寸小型电磁阀结构设计参考

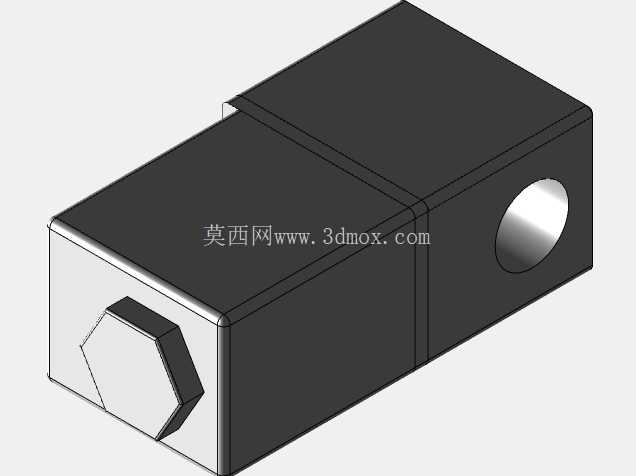

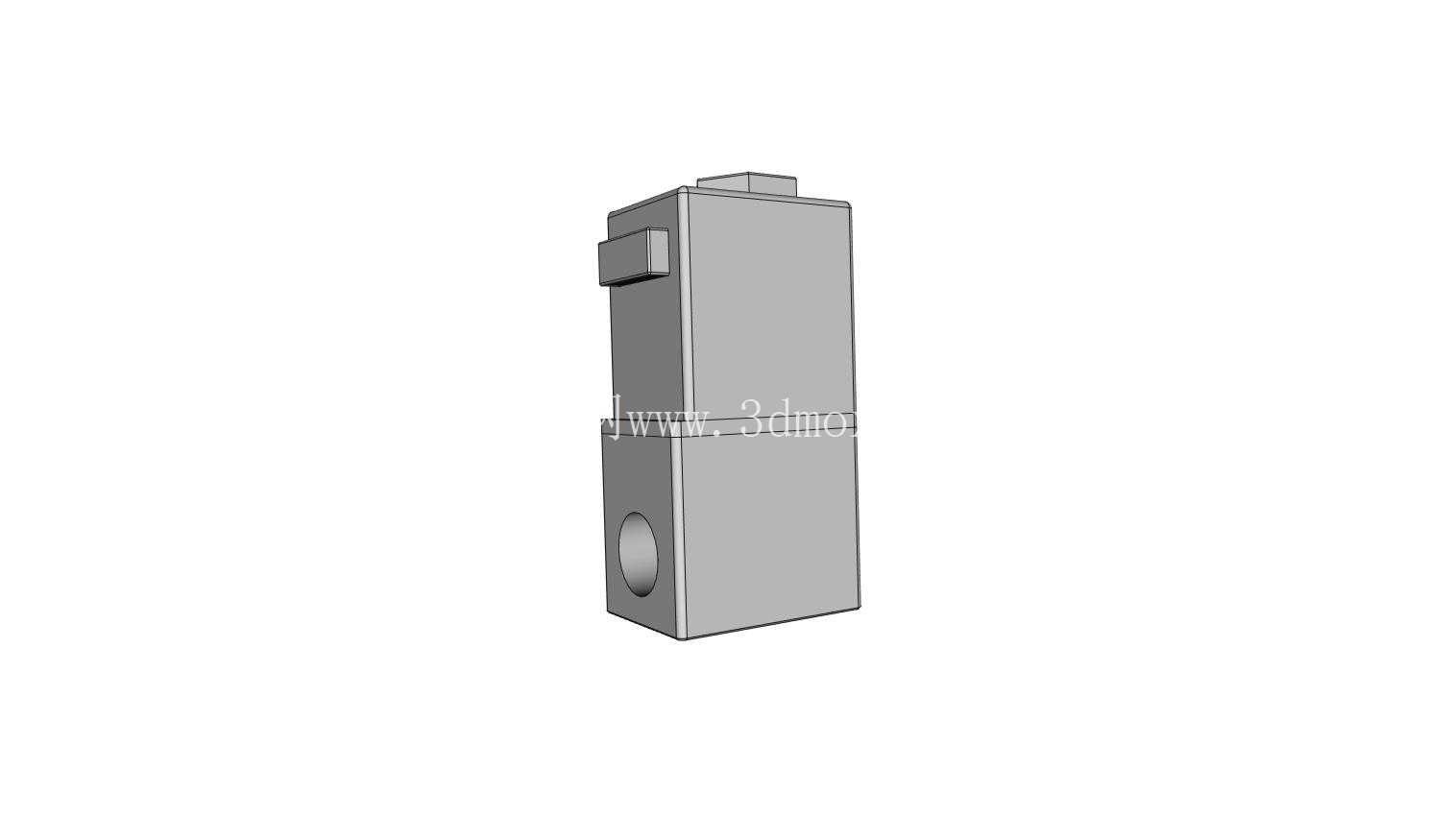

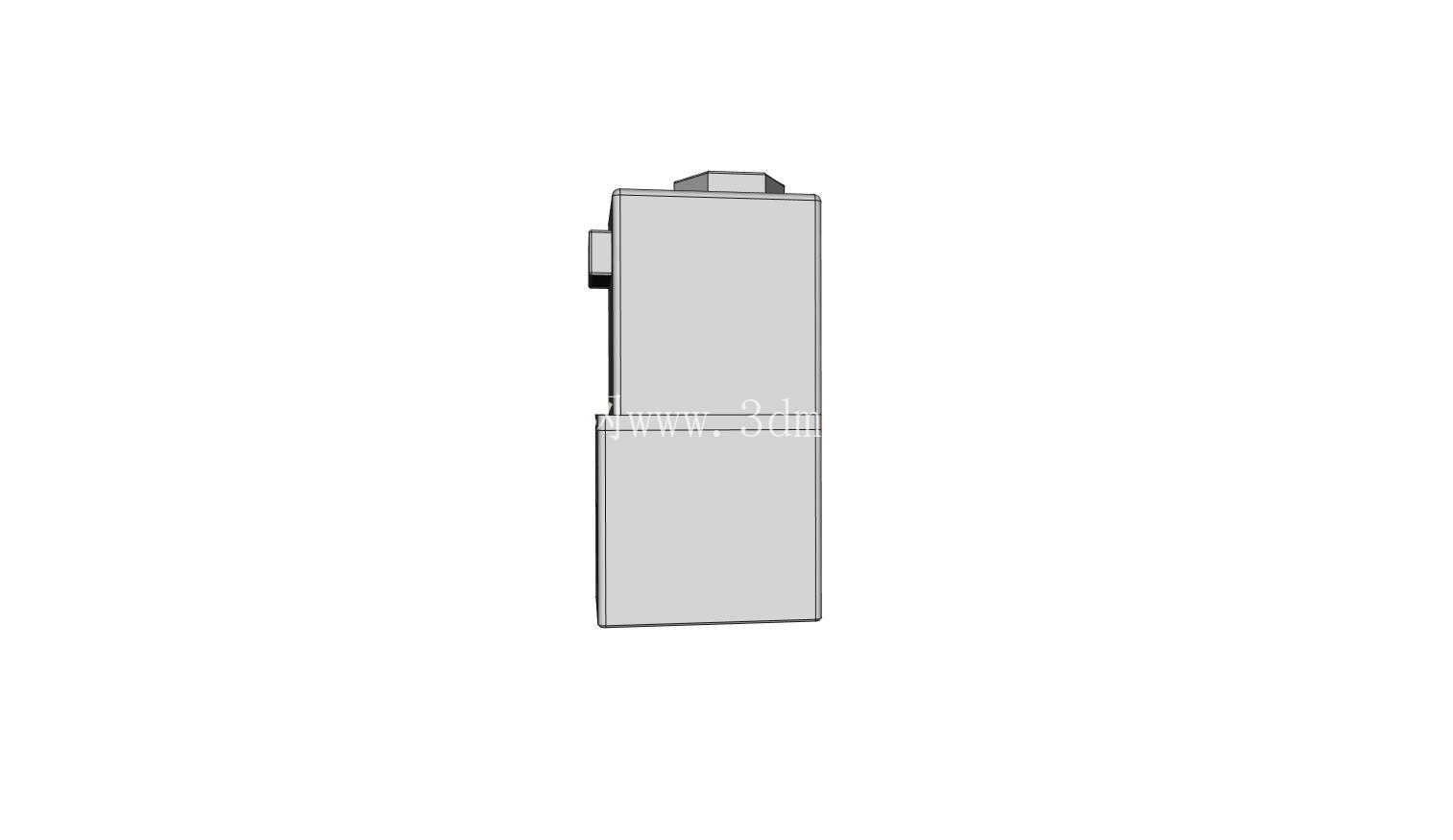

　　在小型气动回路、紧凑型流体控制场景中，1/4英寸通径的电磁阀是应用频次极高的控制元件，这类阀件常被布置在桌面型自动化设备、小型气动工装、实验室流体管路、家用净水控制单元这类空间紧凑的安装位中，承担气路、低压液路的通断切换功能，相比大通径阀件，它的响应速度更快，驱动功耗更低，适配小流量工况下的精准控制需求。这款1/4英寸电磁阀的三维结构设计，完全围绕紧凑安装的实际需求展开，整体采用长方体式的主体构型，没有多余的外凸结构，能最大化利用狭窄安装空间，主体侧面预留的圆形接口为标准1/4英寸通径接口，可直接匹配同规格的气动快插接头、内丝外螺纹管路连接件，无需额外做转接结构，减少管路装配的累计误差。从结构设计逻辑来看，这款阀的主体分为上下两个功能区段，下部为流体流通的阀腔区段，内部集成阀芯密封、流道开孔结构，上部为电磁驱动区段，内置线圈、动铁芯组件，驱动部分的外轮廓做了直角规整处理，方便在密集排布的阀组中做并排安装，相邻阀件之间不会出现结构干涉，侧面预留的小凸台结构为接线端的安装位，可适配直插式接线端子或者引线式接线，接线方向可根据安装空间选择侧向或者顶部出线，适配不同设备的布线走向需求。在安装边界的设计考量上，这款阀的底部为平整安装面，可支持两种安装方式，一种是通过阀体侧面的安装孔做壁挂式固定，另一种是直接在底部加装汇流板做集装式安装，两种安装方式的定位基准都统一在阀腔的中心轴线上，不会因为安装方式的改变导致管路对接出现偏心问题。阀件的整体外形尺寸控制在极小的范围内，长度、宽度、高度的比例适配小型设备的安装间隙，即使在设备内部的走线槽旁、气动执行元件的就近位置都能找到合适的安装位，不需要为了布置阀件额外扩大设备的内部腔体空间。

　　从功能特性来看，这款直动式结构的电磁阀，不需要额外的先导压力即可正常工作，在低压甚至真空工况下都能实现可靠的通断控制，密封结构采用适配常规气动、低压水介质的密封材质，常规工况下的泄漏量控制在行业标准允许的极低范围内，响应时间可以满足大部分小型自动化设备的动作节拍要求，不会因为阀件的响应滞后导致设备动作时序出现偏差。在三维建模的过程中，结构设计人员特意将所有的安装孔位、接口尺寸、外形避让尺寸都做了参数化处理，设计人员在做设备整体布局的时候，可以直接调用这个模型做干涉检查，提前排查阀件和周边管路、结构件的碰撞问题，不需要反复测量实物尺寸调整安装位。

　　同时模型还原了阀件的所有外部结构细节，包括接线端的凸台、接口的倒角、主体的分型线位置，在做设备渲染、装配示意的时候可以直接使用，不需要额外做外观细节的补充建模。在实际选型应用中，这类小通径电磁阀常被用来控制小型气缸的动作、气动喷嘴的通断、小型润滑系统的油路切换、净水设备的水路控制，因为通径为1/4英寸，它的额定流量可以满足单路小功率执行元件的供气供液需求，如果需要更大流量，可以将多个同款阀件集成在汇流板上组成阀组，统一供气供电，减少管路的复杂程度。

　　设计这款阀的三维结构时，也充分考虑了批量装配的工艺性，所有的外部棱角都做了微小的倒角处理，既可以避免装配过程中划伤操作人员，也能减少注塑或者压铸加工过程中的应力集中问题，提升零件的结构强度。阀件的驱动部分和流体部分的连接结构采用常规的卡扣加密封垫的形式，后期维护的时候可以快速拆开更换密封件或者线圈组件，不需要将整个阀从管路上拆下来，降低现场维护的工作量。对于做小型设备结构设计的工程师来说，这类标准化的小尺寸电磁阀模型可以大幅缩短布局设计的时间，不需要从零开始绘制阀件的外形，直接调用即可完成安装位的预留、管路走向的规划，同时模型的尺寸精度可以保证后期加工完成的设备可以直接采购对应规格的实物阀件完成装配，不会出现安装位不匹配、接口对不上的问题。在做气动回路设计的时候，也可以通过这个模型直观判断阀件的安装方向是否合理，接线位置是否会被其他结构件挡住，提前优化布局，避免后期装配的时候出现需要重新加工安装板、调整管路走向的问题。
