嘉科米尼活塞式供水减压调压阀结构

　　从实际工况适配来看，这款阀件的适用流体覆盖常温生活冷水、最高五十摄氏度的热水、同温度区间的乙二醇防冻液，以及不含腐蚀性杂质的压缩空气，允许的工作环境温度跨度从冰点以上到一百三十摄氏度，完全覆盖普通民用建筑、小型工业辅机管路的温区需求，额定入口承压可达16bar，出口压力可在1bar到5bar区间内按需调节，能满足高层住宅低区入户减压、热水器前端稳压、小型气动设备支路降压、地暖分集水器前端压力匹配等多种场景的使用要求。在民用建筑冷热水供给、小型压缩空气支路、闭式乙二醇换热循环这类对下游压力稳定性有明确要求的管路场景里，活塞式减压阀是不可或缺的压力调控元件，本次呈现的这款调压结构，针对入户支管、设备前端的压力适配需求做了针对性的结构优化，区别于膜片式减压阀的软质承压结构，活塞式的硬密封导向结构能适配更高的入口压力波动，同时在含微小杂质的普通市政供水管路里拥有更长的免维护周期。

　　从结构设计思路来看，阀体采用镀镍黄铜一体锻造成型，流道做了圆弧过渡处理，尽可能降低阀内的流阻损失，避免减压过程中产生过大的压损导致下游流量不足；活塞导向副采用了耐磨金属配合，搭配密封件实现压力反馈的动态平衡，不需要额外外接控制管路，依靠阀后压力直接反馈推动活塞调整阀口开度，当阀后压力高于设定值时，活塞上行压缩调节弹簧关小阀口通流面积，当阀后压力低于设定值时，弹簧推动活塞下行开大阀口，整个调节过程是连续动态的，能在入口压力波动或者下游流量变化时快速把出口压力稳定在设定区间，避免水锤或者压力超调对下游用水设备、管路连接件造成冲击损坏。接口采用Rp3/4内螺纹连接，也就是日常工程里说的6分内丝接口，和常规民用供水支路的管径完全匹配，安装时不需要额外做变径转接，阀体本身的结构长度、安装高度都符合同类阀件的通用安装尺寸边界，不管是新建管路安装还是旧阀替换，都能直接适配现有管路的安装空间，不需要重新调整管路走向或者预留额外的操作空间；阀体顶部设置了调节端盖，安装完成后可以通过端部的结构调整弹簧预紧力，以此改变出口压力的设定值，调节完成后可以锁定位置，避免日常使用中误碰导致压力设定值偏移。

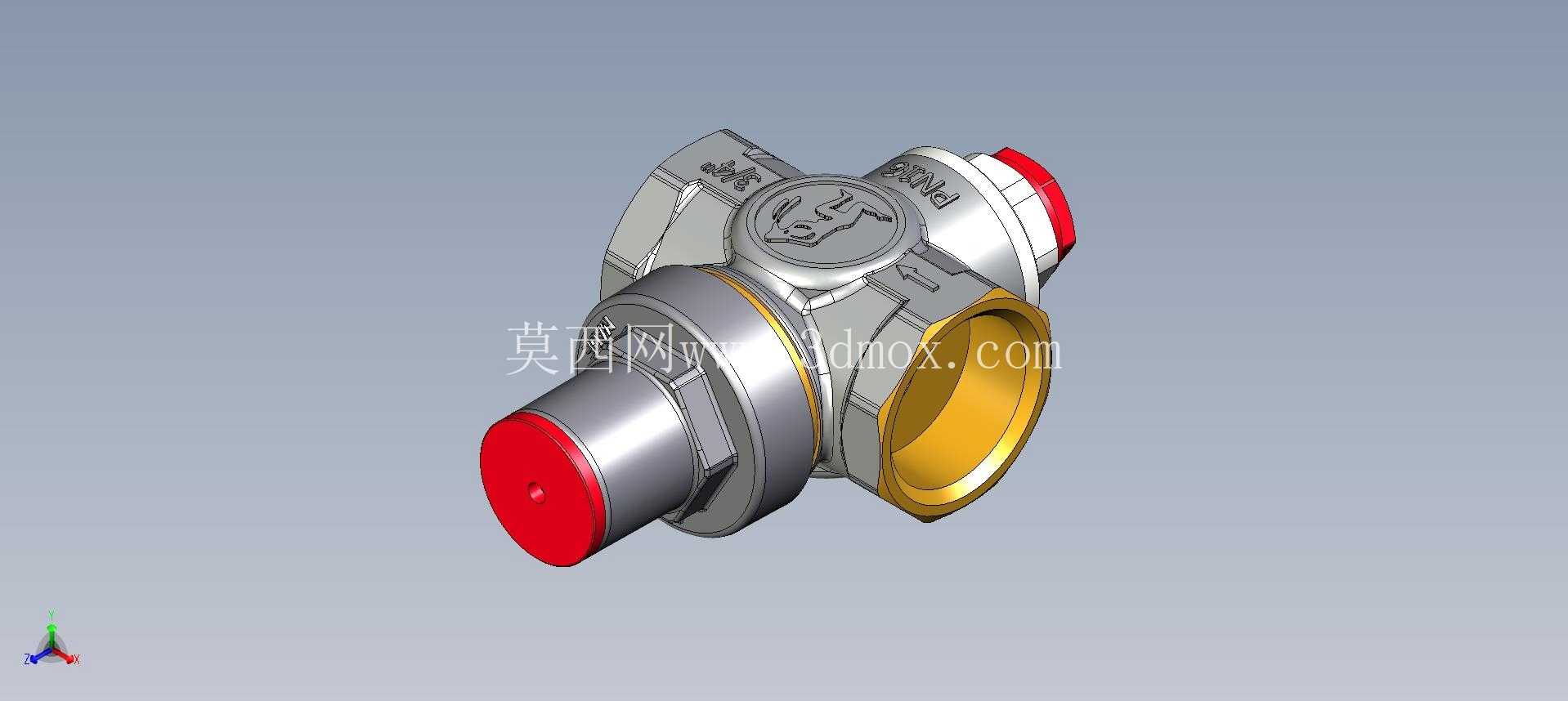

　　从建模细节来看，整个模型还原了阀体的锻造成型倒角、接口处的螺纹退刀结构、活塞腔的配合台阶、端部防护堵盖的结构，甚至阀体表面的品牌标识、流向标记都做了准确还原，所有配合面的尺寸公差都按照实际阀件的装配要求做了预留，不管是用来做管路系统的装配干涉检查、施工前的空间排布模拟，还是做阀件本身的结构原理演示，都能满足精度要求；模型里的密封件位置、弹簧腔的结构都做了分层处理，能清晰看到内部活塞、弹簧、阀口的相对位置关系，对于刚接触管路阀件选型的结构设计人员来说，也能通过这个模型直观理解活塞式减压阀的工作逻辑，在做管路系统设计时能更准确地预留安装、操作、维护的空间，避免出现安装后无法调节压力、或者后期维护拆不下阀件的问题。

　　在实际工程选型里，这类活塞式减压阀相比膜片式结构，抗水锤冲击的能力更强，不会因为瞬间的压力峰值导致膜片破裂失效，同时黄铜材质的阀体和生活用水的兼容性好，不会出现水质二次污染的问题，镀镍层也能提升阀体的抗锈蚀能力，在潮湿的管道井、设备间环境里也能长期保持外观完好，不会因为锈蚀导致调节结构卡滞。安装时需要注意阀体上标注的流体方向，必须和管路内的流体流向保持一致，反向安装会导致阀件无法正常调压，甚至出现阀瓣无法关闭的问题；同时阀件前后建议配套检修截止阀，方便后期维护时不需要排空整个管路的介质就能拆检阀件，在阀件下游建议配套压力表，方便日常巡检时直观看到出口压力值，判断阀件是否工作正常。
