均匀管端扩径加工用扩管器结构设计

　　在制冷管路、液压油路、给排水管线的现场施工与批量预制场景中，管端扩口是决定管路连接密封可靠性的核心工序，这款扩管器正是针对中小口径金属管材的均匀扩径需求开发的专用工装，区别于手动偏心扩口器的小范围作业场景，该结构可适配装夹在台钳或专用工装台面上，完成壁厚0.5mm-3mm的铜管、铝管、低碳钢管的端部扩径作业，扩口后管端锥面圆度偏差可控制在0.02mm以内，避免因扩口不均导致的密封垫压合失效、管路渗漏等常见工程问题。

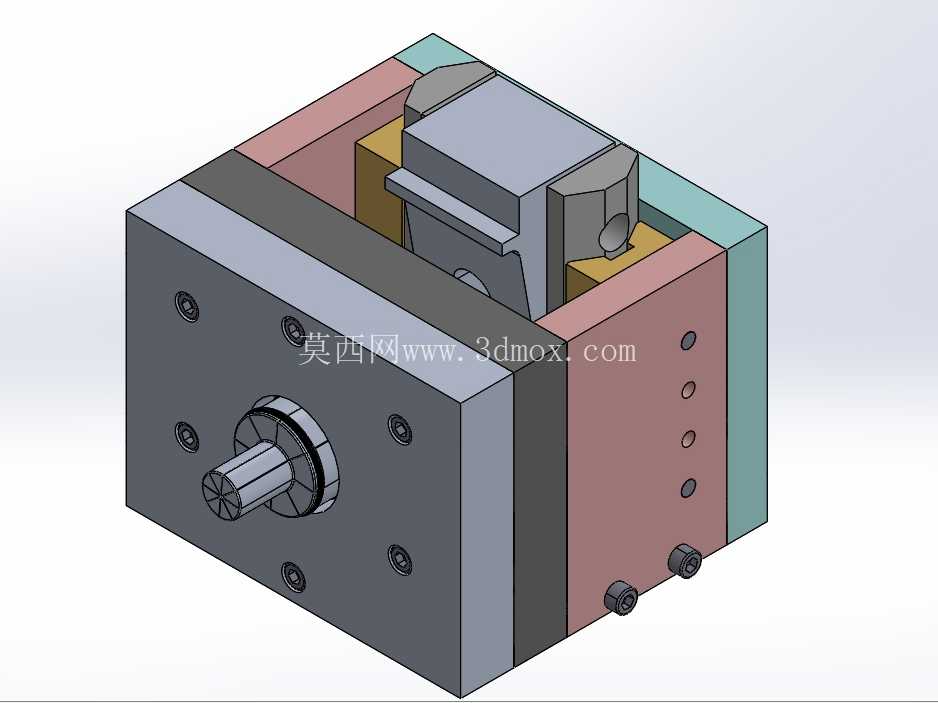

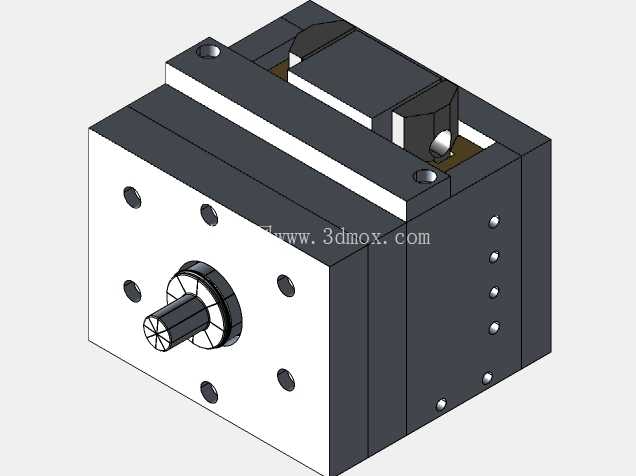

　　从结构设计逻辑来看，该扩管器采用分体式模块化布局，外部为多层叠合的刚性本体，通过六颗内六角螺栓完成各层板件的锁紧固定，本体正面设置的定位轴套可根据待加工管材的外径快速更换适配衬套，衬套内孔与管材外径采用H7/g6的间隙配合，既保证管材插入时的顺畅度，又能限制管材装夹后的径向窜动，避免扩口过程中管材偏移导致的壁厚不均问题。本体内部的扩径执行组件采用斜楔式进给结构，当旋转正面的进给旋钮时，内部的锥形胀头沿轴向进给，推动周向均匀分布的扩瓣沿径向向外扩张，与传统的整体胀头相比，分瓣式结构可保证管端圆周方向受力完全一致，扩口后不会出现局部变薄、椭圆变形的缺陷，同时扩瓣的成型面可根据需求更换为45°、37°等不同锥角，适配扩口式管接头、卡套式接头等不同连接标准的加工需求。在安装边界与尺寸适配方面，该扩管器本体为立方体结构，底面与侧面均设置有标准的装夹定位槽，可直接固定在普通台钻工作台、手动压力机机架或是流水线的专用工装位上，无需额外制作转接固定板；本体总厚度控制在120mm以内，进给旋钮的操作力经过内部斜楔角度的优化，扩径6mm壁厚紫铜管时的操作扭矩不超过15N·m，现场作业时无需额外施加过大的作用力，单人即可完成连续的扩口作业。

　　针对实际施工中常见的管材端面不平整问题，该扩管器在内部设置了轴向定位挡块，管材插入后端面与挡块贴合即可保证扩口长度的一致性，批量加工时无需逐件测量扩口深度，可大幅提升管路预制的作业效率；同时本体侧面设置的三个观察孔可直接观察内部扩瓣的扩张位置，作业人员可根据观察到的扩瓣位置判断扩口尺寸是否到位，避免过度扩径导致的管端开裂问题。从使用场景的适配性来看，该结构既可以用于制冷设备维修现场的手动扩管作业，更换动力输入接头后也可适配电动扭矩扳手，实现批量管路加工的半自动化作业，内部的扩瓣与胀头采用合金工具钢淬火处理，表面硬度达到HRC58-62，连续加工千件以上后成型面无明显磨损，可长期保持扩口精度；各层板件之间设置有定位销，拆装维护时可快速复位，更换易损件后无需重新校准同轴度，降低了现场维护的时间成本。

　　在管路连接作业中，扩口质量直接决定了管路系统的运行可靠性，尤其是在高压液压系统、制冷冷媒管路等对密封要求极高的场景下，哪怕是0.01mm的扩口圆度偏差都可能导致运行过程中的渗漏问题，这款扩管器的结构设计完全围绕均匀受力、定位精准、操作便捷三个核心需求展开，没有多余的冗余结构，所有部件的布局都服务于扩口精度的提升与操作流程的简化，不管是小批量的设备维修作业，还是生产线的批量管路预制，都能稳定输出符合连接标准的管端扩口结构，从根源上减少因扩口质量问题导致的管路故障。
