符合GOST标准带连接螺母焊接接头结构

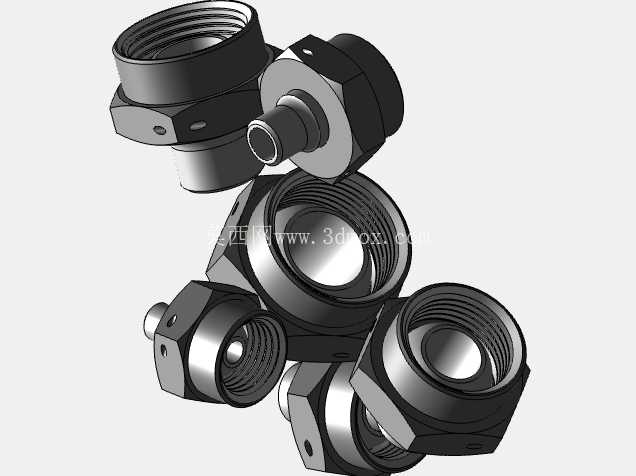

　　在工业流体输送、液压气动系统的管路布设场景中，管路连接的可靠性直接决定整套系统的运行稳定性，带连接螺母的焊接接头是管路对接、转向、变径环节中应用极广的核心连接件，这类接头既要满足管路焊接后的密封强度要求，也要兼顾后期管路拆装维护的便利性，在石化管路、液压设备、工业制冷系统、船舶管路布设中都有大量应用。本次呈现的接头结构完全遵循GOST 16042-70与GOST 16046-70标准设计，整套结构包含接头本体与配套连接螺母两个核心部分，接头本体一端为焊接端，可直接与对应管径的金属管路通过焊接工艺实现永久固定连接，焊接端的端面做了适配坡口处理，焊接作业时能保证焊料充分填充接缝，避免出现焊穿、虚焊、焊缝气孔等常见焊接缺陷，焊接完成后接头与管路融为一体，可承受管路额定工作压力下的轴向拉拔力与径向剪切力，不会出现管路脱开的问题。

　　接头本体的另一端为外螺纹配合段，配套的连接螺母内螺纹与该外螺纹段精度匹配，螺母与接头本体的贴合面做了精密的密封面加工，当螺母与对接端的管路接头旋紧时，密封面可形成足够的面压，实现流体介质的静密封，无需额外添加过多密封填料即可满足常规工况下的密封要求，针对高压工况也可在密封面处加装适配的金属密封垫片，进一步提升密封等级。从结构设计细节来看，接头本体的六角夹持面做了标准对边尺寸处理，可适配常规规格的开口扳手、套筒扳手进行紧固作业，安装作业时无需定制专用工装，现场施工的适配性极强；连接螺母的外侧同样设计了六角夹持结构，旋紧过程中受力均匀，不会因为扳手夹持力不均导致螺母滑牙、变形。

　　整套接头的内部流道做了平滑过渡处理，没有突兀的变径台阶与直角转角，流体流经接头时的局部阻力损失被控制在极低水平，不会在接头位置形成明显的紊流、压降，也能避免流体中的杂质在接头位置沉积造成管路堵塞。在安装边界尺寸上，接头的整体轴向长度、螺母旋合后的最大外径、焊接端的接管内径都严格对应标准管径规格，设计选型时可直接匹配对应通径的管路，不需要额外做尺寸适配修改；焊接端的外径与待焊接管路的外径保持一致，焊接作业时管口对接同轴度容易保证，不会出现焊接后管路偏斜的问题。这类接头在实际应用中，常被用在需要经常拆装维护的管路节点位置，比如液压站的阀组外接管路、设备端的流体进出接口，相比纯焊接式的不可拆接头，带连接螺母的结构可以在不破坏原有焊接管路的前提下，快速完成对接端的拆装，大幅降低后期设备维护、管路改造的工作量；相比纯螺纹连接的接头，焊接端的结构又避免了螺纹连接在长期振动工况下容易松动渗漏的问题，兼顾了连接强度与拆装便利性。

　　建模过程中，对接头的螺纹牙型做了符合标准的参数化建模，螺纹的牙距、牙型角、配合公差都严格遵循对应标准要求，密封面的平面度、粗糙度在模型中做了对应结构体现，六角夹持面的倒角、退刀槽等工艺结构也完整还原，完全可以直接用于生产加工的尺寸参考，也可用于管路系统的三维装配干涉检查，在布设管路时可直接调用该模型验证安装空间是否足够，避免现场安装时出现扳手操作空间不足、接头与周边结构件干涉的问题。针对不同的工作压力等级，该结构的壁厚尺寸做了对应匹配，模型中呈现的壁厚可满足中低压流体输送工况的强度要求，高压应用场景下可在该结构基础上调整壁厚参数，不需要改动整体的连接配合尺寸，通用性极强。
