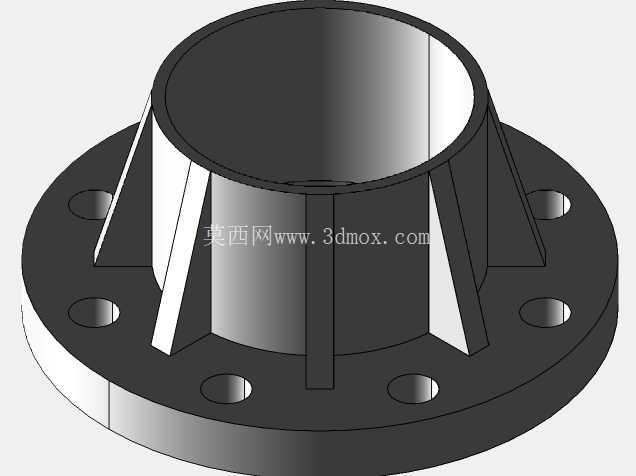

4英寸带加强筋PVC法兰连接件结构

　　法兰盘为圆盘式结构，盘面上沿圆周方向等距开设8个螺栓过孔，孔位的分度圆直径、孔径尺寸均匹配同压力等级的通用法兰连接标准，安装时可穿过标准螺栓实现与对接法兰面的压紧固定，无需额外加工适配孔位，能直接兼容常规管路安装的螺栓规格。承插式筒体的内径与对应规格PVC管材的外径做公差适配，安装时将管材插入筒体内部，通过专用PVC粘接剂即可实现筒体与管材的牢固粘接，相比平焊式法兰的连接方式，承插结构的粘接接触面积更大，能有效降低接口处渗漏的风险，同时安装工序更简便，无需现场焊接作业，尤其适合非钢制管路的快速布设。在民用给排水、化工介质输送、农田灌溉管网以及通风排气系统的管路布设场景中，法兰作为实现管道段间可拆卸连接、管道与设备端口对接的核心连接件，其结构合理性直接决定整个管路系统的密封可靠性与长期运行稳定性。这款4英寸规格的PVC法兰，是针对硬质PVC管路系统的连接需求开发的专用配件，适配公称通径对应4英寸的PVC管材，可广泛应用于低压流体输送场景下的管路接驳作业。从结构设计来看，这款法兰采用一体注塑成型的结构形式，主体由法兰盘、承插式连接筒体以及周向均匀分布的三角加强筋三个核心部分组成。

　　在筒体与法兰盘的连接过渡区域，设计了8块沿周向均匀分布的三角加强筋，每块加强筋分别与筒体外壁、法兰盘盘面垂直连接，这一结构设计主要是为了弥补PVC材料本身刚性不足的缺陷——在螺栓拧紧过程中，法兰盘会受到轴向的压紧力，若没有加强筋支撑，法兰盘靠近筒体的区域容易出现应力集中导致的翘曲变形，进而造成密封面贴合不严引发渗漏；加强筋的存在可将螺栓压紧产生的应力均匀分散到筒体整个圆周方向，同时提升法兰整体的抗扭、抗弯性能，即便在管路存在轻微震动或者轴向拉力的工况下，也能避免法兰根部出现开裂问题。

　　从安装边界来看，这款法兰的法兰盘外径尺寸控制在适配4英寸管路低压连接的常规范围内，安装时所需的操作空间无需额外扩大，只要保证对接法兰的密封面平整，在两个法兰面之间加装对应规格的橡胶密封垫，按照对角顺序分次拧紧螺栓即可完成安装，不会出现与周边管路部件干涉的问题。在实际工程应用中，这类PVC法兰相比金属法兰具备自重轻、耐腐蚀性能优异的特点，不会像钢制法兰那样在潮湿或者有腐蚀性介质的环境中出现锈蚀问题，大幅降低后期管路维护的成本，尤其适合输送弱酸弱碱介质、生活污水、灌溉用水等对防腐有要求的管路系统。

　　设计过程中需要重点把控几个关键尺寸的公差：首先是承插筒体的内径公差，必须控制在合理范围内，若内径过大，粘接间隙过大会导致粘接剂填充不足，连接强度下降；若内径过小，管材无法顺利插入，现场安装时需要额外打磨处理，影响施工效率。其次是螺栓孔的位置度公差，若孔位偏移超过允许范围，安装时螺栓无法顺利穿过孔位，强行穿入螺栓会导致法兰面受力不均，密封性能下降。另外加强筋的厚度与高度也经过反复校核，筋的厚度过薄无法起到足够的加强作用，厚度过厚则会在注塑成型过程中出现缩痕、内部气孔等成型缺陷，影响法兰整体的结构强度。密封面的平面度也是设计中需要重点关注的指标，法兰盘与密封垫接触的盘面必须保证足够的平面度，不能有明显的翘曲或者凹凸缺陷，否则即便螺栓拧紧力足够，也会因为密封面存在缝隙出现渗漏问题。在管路系统的运行过程中，这款法兰可承受常规低压管路的工作压力，满足民用给排水、普通化工低压输送、通风管路等场景的压力要求，同时PVC材料的绝缘性能优异，在一些有绝缘要求的管路布设场景中也能适用，不会像金属法兰那样产生导电通路，提升特殊场景下的使用安全性。
