PVC管材拼装休闲代步卡丁车结构设计

这款采用PVC管材搭建的四轮卡丁车，核心定位是面向休闲娱乐场景的轻量化载人载具，可应用于校园科创实践、亲子手工制作、小型园区短途代步、青少年机械结构教学等多个场景，区别于传统金属车架卡丁车，它的核心优势在于加工门槛极低，不需要焊接、大型机加工设备，仅通过管材切割、标准管件粘接拼接即可完成整车装配，对于没有专业金工加工条件的爱好者、教学场景十分友好。

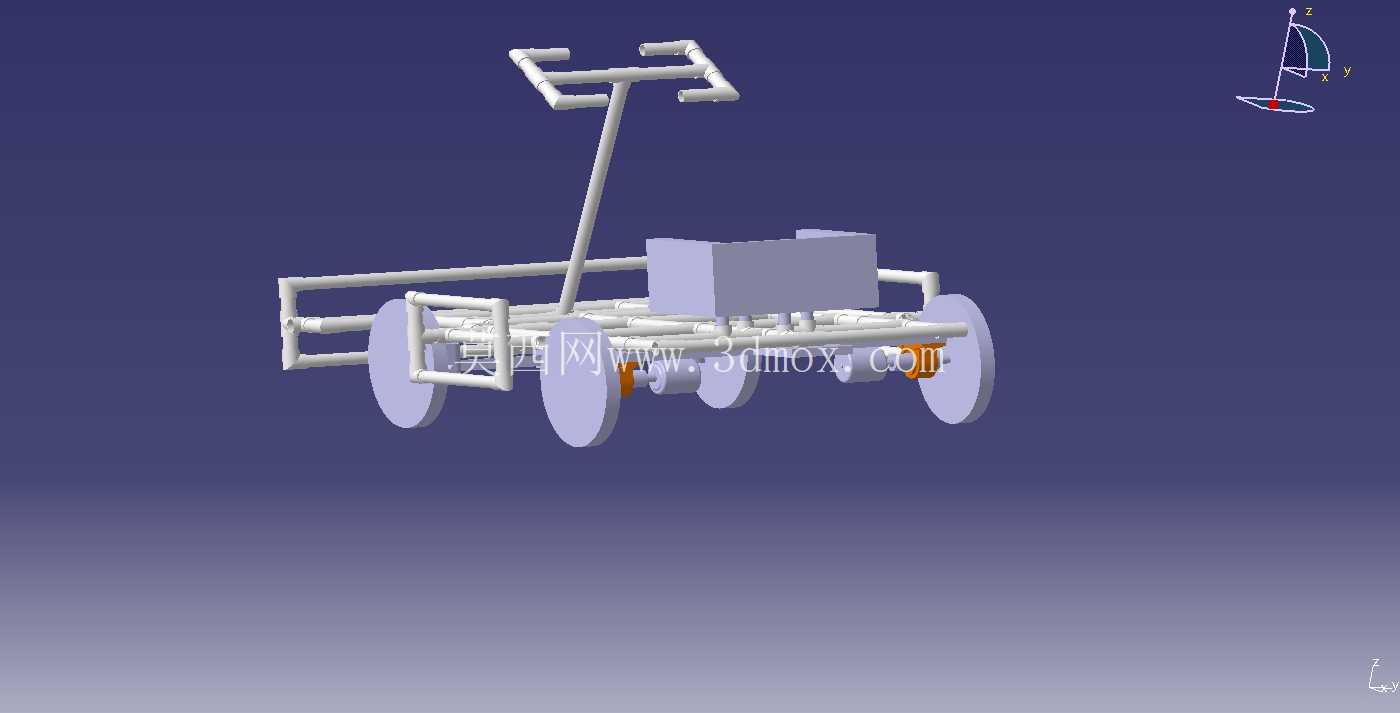

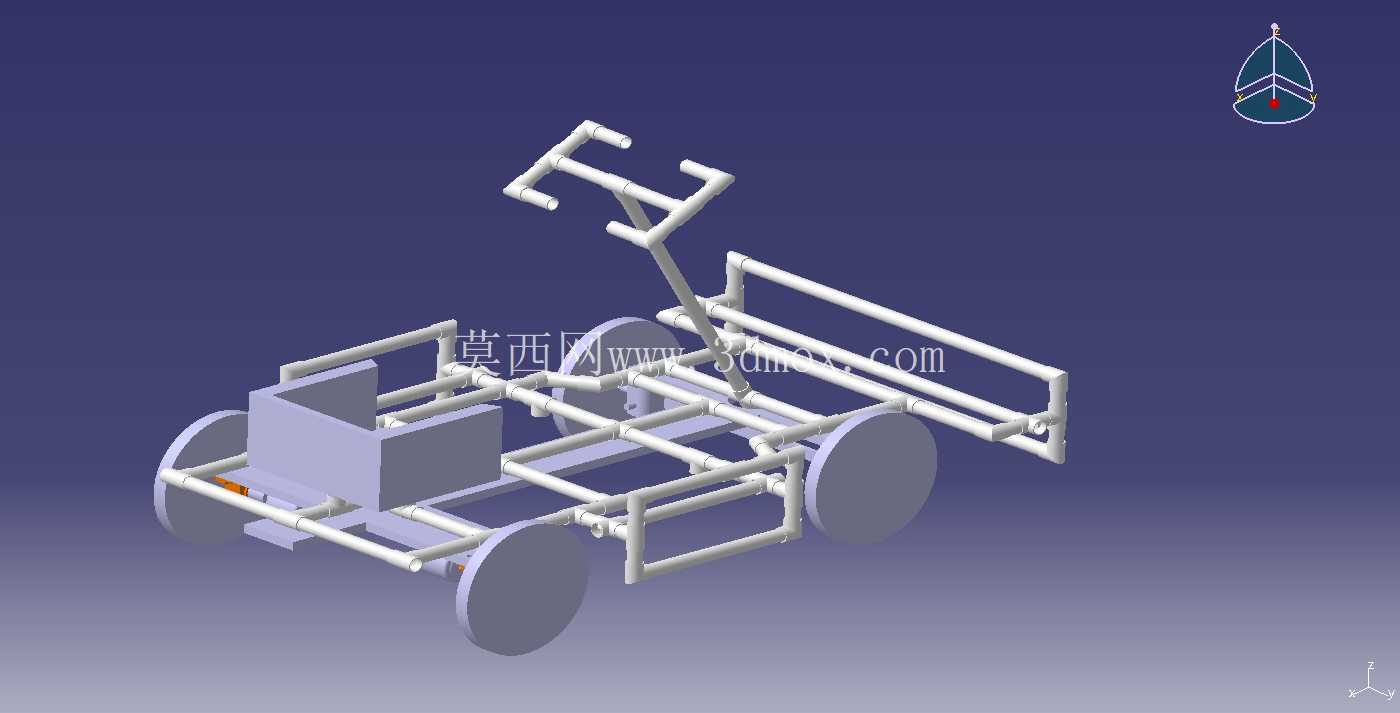

从实际用途来看，这款卡丁车可承载单人完成低速平坦路面的通行需求，车架整体采用等径PVC管材作为主受力构件，通过标准三通、四通、弯头管件完成各段管材的连接，车架前部预留了转向操纵杆的安装空间，操纵杆同样采用PVC管材弯折成型，通过管接件与前轮转向桥连接，转向结构采用简化的阿克曼转向几何设计，保证转向时两侧前轮的转角差符合行驶要求，减少轮胎侧滑磨损。车架中部为乘员乘坐区域，预留了座椅安装位，可直接搭配轻量化塑料座椅或硬质泡沫坐垫固定，乘坐区域的管材框架做了四周围挡设计，既可以提升车架整体的抗扭刚度，也能对乘员起到侧面防护作用，避免行驶过程中肢体超出车架范围发生剐蹭。

车架后部为动力与后轮安装区域，可根据使用需求搭配小型直流电机、电池组完成动力布置，也可简化为无动力滑行车依靠坡面滑行，后轮采用同轴固定设计，搭配大直径轻量化轮组，降低滚动阻力的同时，提升车架离地间隙，适配园区平坦铺装路面、操场塑胶路面等多种非硬化平整路面的通行需求。

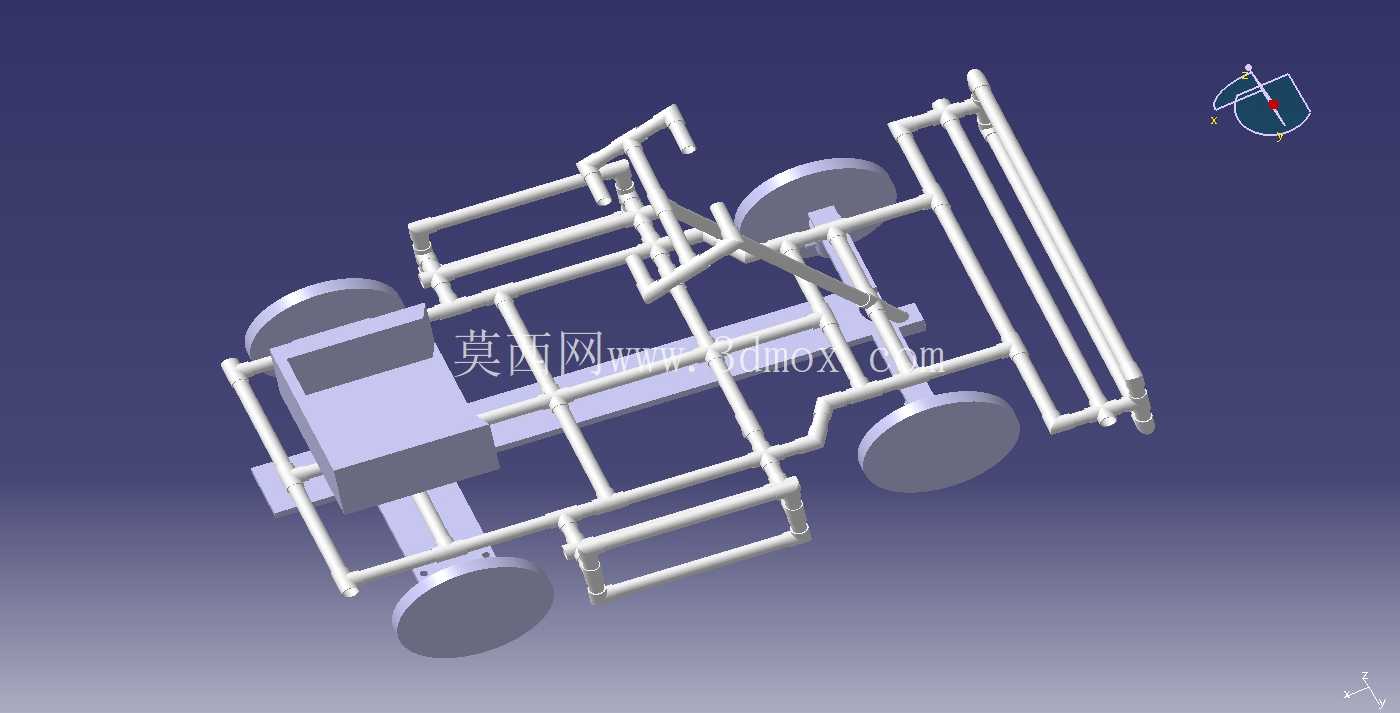

设计思路上，这款卡丁车全程采用标准化PVC管材与管件，所有管材的切割长度都经过尺寸链校核，各连接节点的管件插接深度预留了足够的粘接余量，保证粘接后连接强度满足低速载人的受力要求，车架的主纵梁采用双管并行布置，从车头一直延伸至车尾，承担主要的弯曲载荷，横向连接管按照等间距排布，将两根主纵梁连接为整体框架，大幅提升车架的整体抗变形能力，转向操纵杆采用斜向支撑结构，下端与前轮转向支架固定，中部通过横向管与车架前部连接形成铰接支点，操纵时的力传递路径直接，转向阻尼小，操作轻便。

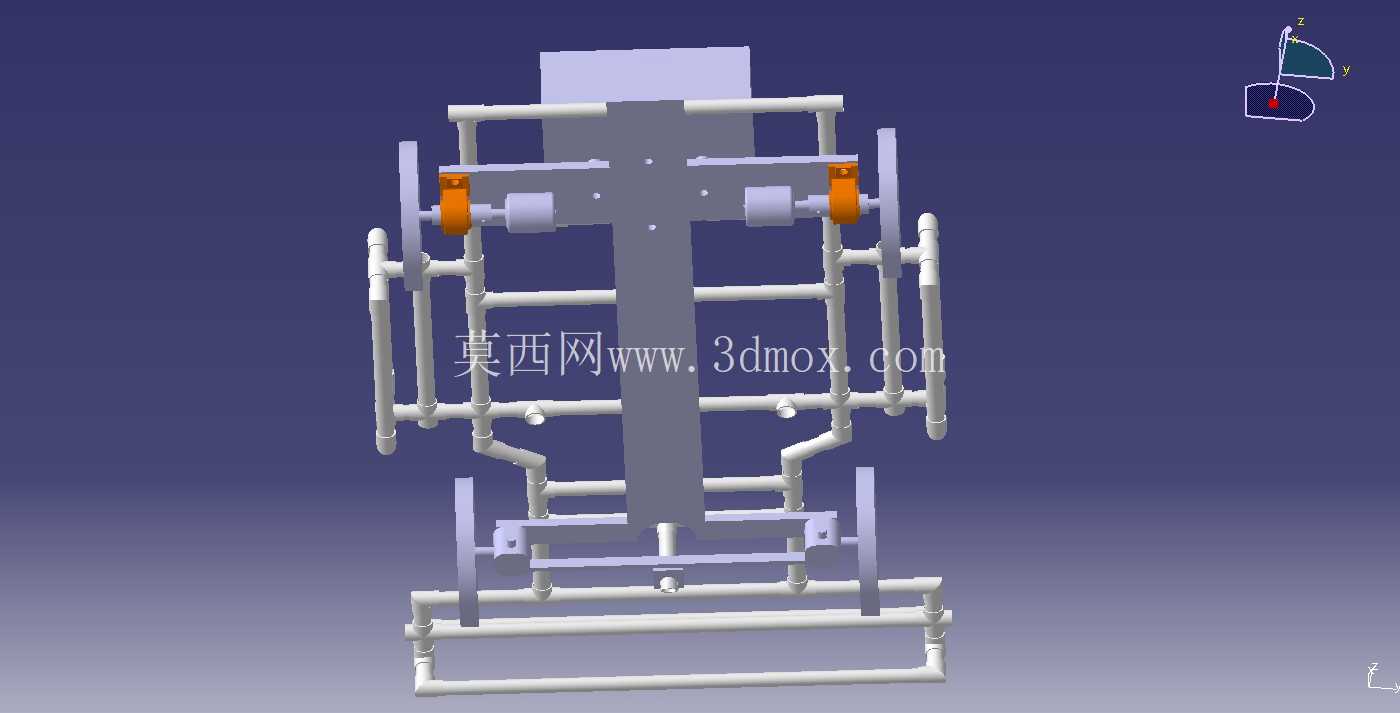

外形尺寸与安装边界方面，整车长度控制在1.2米左右，宽度约0.7米，高度从地面到操纵杆顶端约0.9米，整体尺寸小巧，可通过普通宽度的门洞，存放时不需要占用过大空间，轮距设置为0.6米，保证行驶时的侧向稳定性，避免低速转向时发生侧翻，轴距设置为0.8米，兼顾转向灵活性与行驶直线稳定性，所有轮组的安装位置都预留了标准轮轴的穿装孔位，轮轴与车架管之间通过轴套固定，不需要额外加工复杂的安装座，降低装配难度。车架底部的管材距离地面的最小间隙为80mm，可顺利通过路面小幅度的凸起、减速带等障碍，不会出现底盘剐蹭的问题。

从结构受力角度分析，PVC管材本身的抗弯强度虽然不及金属管材，但在低速、低载荷的使用场景下，通过合理的框架结构排布，完全可以满足单人乘坐的强度要求，各管件连接节点在粘接后可形成刚性连接，整体框架的受力会均匀分散到每一段管材上，不会出现局部应力集中导致的管材断裂问题，前轮转向桥采用独立的管材支架与车架前部铰接，转向时支架可绕铰接轴顺畅转动，不会与车架主体发生运动干涉，转向行程经过限位设计，最大转角设置为30度，避免转角过大导致前轮与车架管碰撞。

这款结构的卡丁车还有很强的拓展性，使用者可根据自身需求在车架后部加装置物篮、在车架四周加装防护外壳、更换更大直径的轮组提升通过性，也可在管材内部穿装电线，为灯光、动力系统布线，不需要额外在管材外部走线，整体外观更加整洁。在教学场景中，这款结构可帮助学习者直观理解管架结构的受力特点、转向系统的基本工作原理、整车尺寸匹配的设计逻辑，所有零件都为市售标准件，采购成本低，装配过程可快速完成，适合作为机械结构入门的实践载体。
