法兰安装式RW78压力调节装置结构

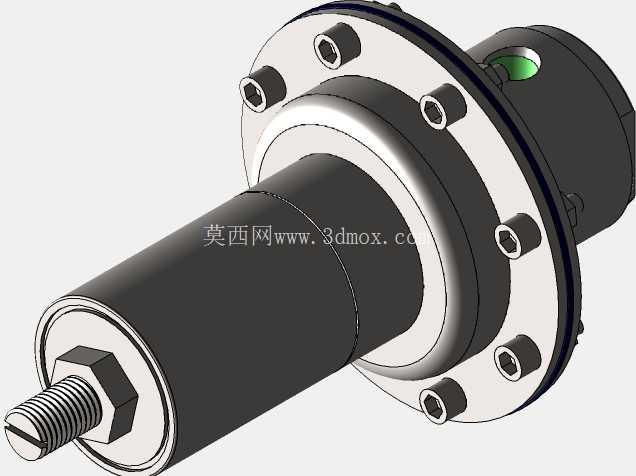

　　在工业气动控制、流体输送管路系统中，压力调节器是保障下游回路压力稳定的核心元件，这款RW78结构的压力调节装置采用法兰式安装设计，适配多类需要刚性固定安装的管路布设场景，常见于车间集中供气回路、小型工艺流体稳压段、设备配套气源处理单元中，区别于螺纹直连式调压阀，法兰安装结构能承受更高的管路振动与冲击载荷，在设备长期运行过程中不会出现连接松动导致的压力泄漏问题。从结构设计逻辑来看，该装置整体分为三个功能段：前端的压力调节螺杆段、中部的阀芯膜片主腔体、后端的法兰安装固定段。

　　前端伸出的带锁紧螺母的调节螺杆，用于设定下游输出压力的阈值，旋转螺杆可改变内部弹簧预紧力，配合膜片组件感应下游压力变化，动态调整阀芯开度，实现输出压力的稳定控制，锁紧螺母可在压力参数设定完成后锁止螺杆位置，避免设备运行过程中受振动影响出现压力漂移。中部主腔体采用阶梯轴式的圆柱壳体结构，膜片安装法兰盘上均匀布置6个内六角螺栓，用于夹紧固定内部的弹性膜片，膜片作为压力感应的核心元件，将腔体分为进气高压侧与出气低压侧，配合复位弹簧实现压力的动态平衡，壳体侧面预留的观察孔可直观查看内部阀芯的工作位置，方便现场运维人员快速判断设备工作状态。

　　后端的安装法兰采用凸缘式结构，法兰端面设计有密封槽，安装时配合O型密封圈可实现与设备安装面板或管路对接面的静密封，杜绝安装面的泄漏问题，法兰上的螺栓孔采用均匀圆周排布，适配标准法兰对接尺寸，安装时无需额外加工转接件，可直接固定在预设的安装面板上。从安装边界尺寸来看，前端调节螺杆伸出法兰端面的长度可根据安装需求调整，整体轴向长度适配常规面板安装的厚度范围，法兰盘外径满足常见的管路通径配套安装要求，调节螺杆端部采用一字槽加六角螺母的组合结构，既可以用螺丝刀进行精细压力微调，也可以用扳手进行大行程的预紧调整，适配不同的现场调试场景。

　　在实际选型应用中，这类法兰安装式压力调节器多用于安装空间紧凑、需要将调压元件固定在设备面板或管路支架上的场景，相比外挂式调压阀，其安装后整体突出安装面的尺寸更小，不会与周边的管路、线缆产生干涉，内部流道采用直通式设计，流体通过时的压力损失更小，可满足大流量工况下的稳压需求。设计过程中针对膜片的受力变形量做了限位结构，避免入口压力出现大幅波动时膜片过度变形导致的损坏，同时阀芯与阀座的配合面采用锥面密封结构，在调压过程中可实现线性的流量调整，不会出现压力突变的情况，保证下游回路的压力平稳。在三维建模过程中，各零件的配合公差按照气动元件的通用设计标准设定，法兰螺栓孔的位置度、调节螺杆与前端盖的配合间隙、膜片夹紧面的平面度都做了对应约束，建模时还原了各零件的倒角、退刀槽等工艺细节，可直接用于后续的工程图导出、装配干涉检查以及3D打印样件验证，对于需要做设备气源系统布局设计的工程师来说，该模型可直接导入装配体中做安装空间校核，确认与周边元件的间隙是否满足安装与运维操作需求。
