五联集成式双卡套接头电磁阀组结构

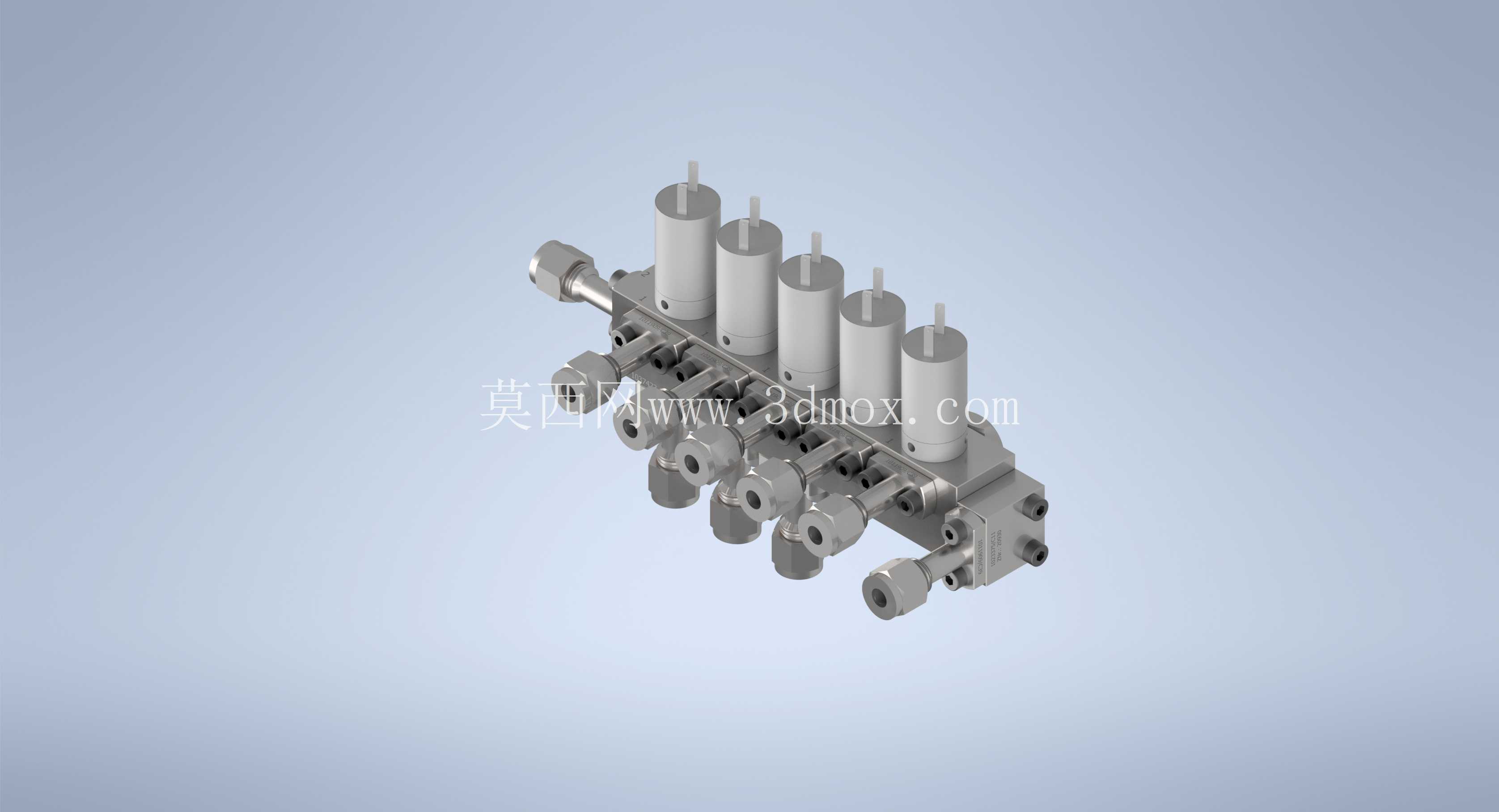

这款集成式阀组结构，核心是将五个独立电磁阀单元整合在同一块金属阀块基体上，主要面向多通路气路集中控制场景，常见于实验室分析仪器气路分配、小型气动执行机构集群控制、特种气体输送支路通断管控这类需要紧凑布置多气路控制点的工况。从实际使用角度看，相比零散布置五个独立电磁阀再通过管路拼接的方案，集成阀块的设计直接消除了大量外接管路接头带来的泄漏风险点，同时大幅压缩了气路控制单元的整体安装空间，在设备内部布局紧张的场景下优势非常明显。

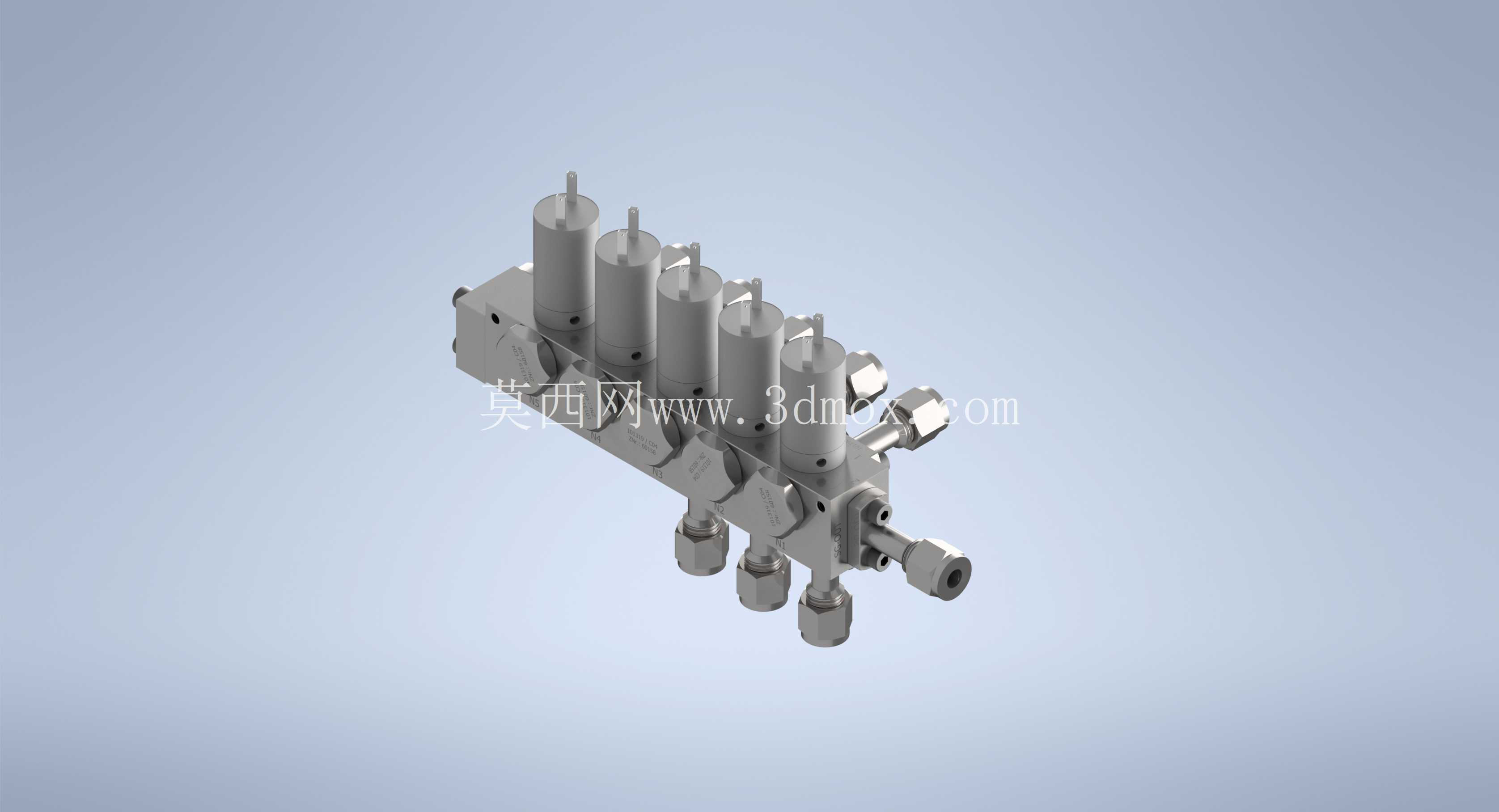

设计思路上，阀块基体采用整体金属加工成型，内部直接加工出连通各电磁阀位的气路通道，所有公共进气通道、各支路独立出气通道都在阀块内部完成连通，不需要额外的转接管路。每个电磁阀单元采用标准化插装式结构，直接固定在阀块对应的安装位上，结合面通过密封件实现气路密封，后期如果单个电磁阀出现故障，可以单独拆卸更换，不需要拆解整个阀组的外接管路，维护效率提升明显。气路连接端采用6mm双卡套接头形式，这种接头在小口径气路、低压流体管路中应用非常广泛，安装时不需要对管路进行焊接、套丝等额外加工，只需要将对应外径的硬质管路插入接头，拧紧卡套螺母就能实现可靠密封，耐振动性能优于普通快插接头，适合存在持续小幅振动的工业设备内部安装场景。

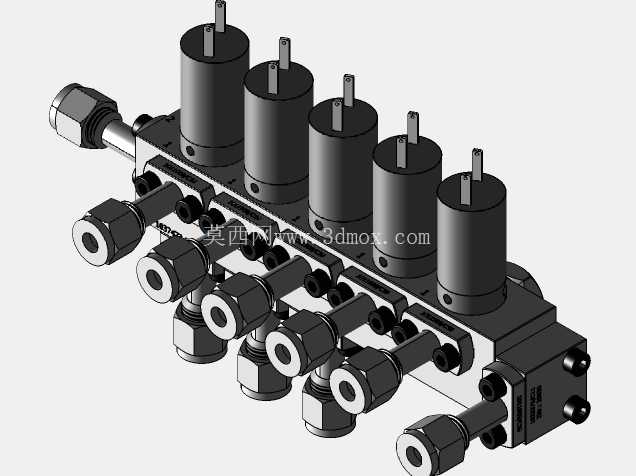

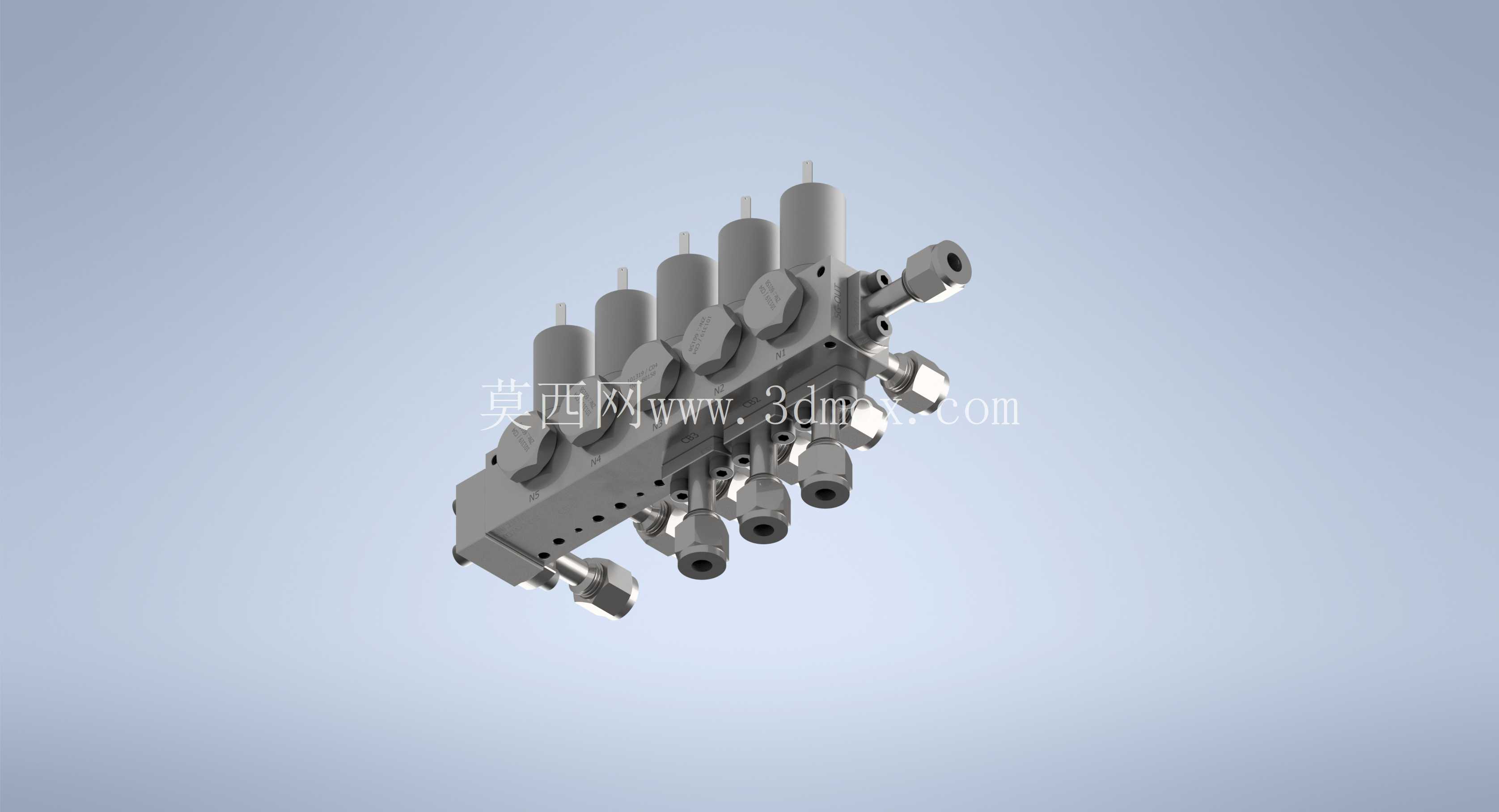

从安装边界来看，整个阀组的安装基准面在阀块底部，底部预留了对应规格的安装固定孔位，安装时只需要在安装基板上加工对应位置的螺纹孔，就能通过螺栓完成阀组的固定，不需要额外设计复杂的安装支架。整体外形上，五个电磁阀沿阀块长度方向等距排布，接线端全部朝向同一侧，方便现场布线时统一整理线束，避免不同电磁阀的控制线互相干扰。气路接口分为公共进气端和五个支路出气端，公共进气端设置在阀块长度方向的一端，五个支路出气端沿阀块侧面排布，每个出气端对应一个电磁阀的独立控制通路，气路走向清晰，现场接管时不容易出现接错支路的问题。

实际选型使用时需要注意，这种集成阀组的通路通径是统一设计的，适合所有支路流量需求接近的应用场景，如果某一支路需要更大的通径流量，就需要调整阀块内部通道的加工尺寸，或者在对应支路额外增设流量放大元件。另外阀块内部的气路通道转角都做了圆弧过渡处理，减少气路传输过程中的压力损失，对于低压控制气路来说，这种细节设计能有效降低气源的工作压力损耗，提升整个气路系统的响应速度。每个电磁阀的手动应急按钮都朝向阀组外侧，当设备出现电控故障需要临时手动通断气路时，不需要拆解设备外壳就能直接操作应急按钮，方便现场调试和故障排查。

从结构细节来看，阀块上每个电磁阀安装位都加工了定位止口，安装电磁阀时能快速定位，保证电磁阀的密封面和阀块的气道口完全对中，避免因为安装错位导致密封失效或者气路堵塞。双卡套接头和阀块的连接采用螺纹密封形式，接头拧入阀块的部位配合密封填料，能保证接头和阀块连接位置的长期密封可靠性，不会因为长期使用出现微漏问题。整个阀组的重量集中在金属阀块部分，安装时只要保证底部固定螺栓的锁紧力矩符合要求，就能承受设备运行过程中的振动冲击，不会出现阀组移位、管路受力变形的问题。
