多规格肘形气动青铜直角弯头

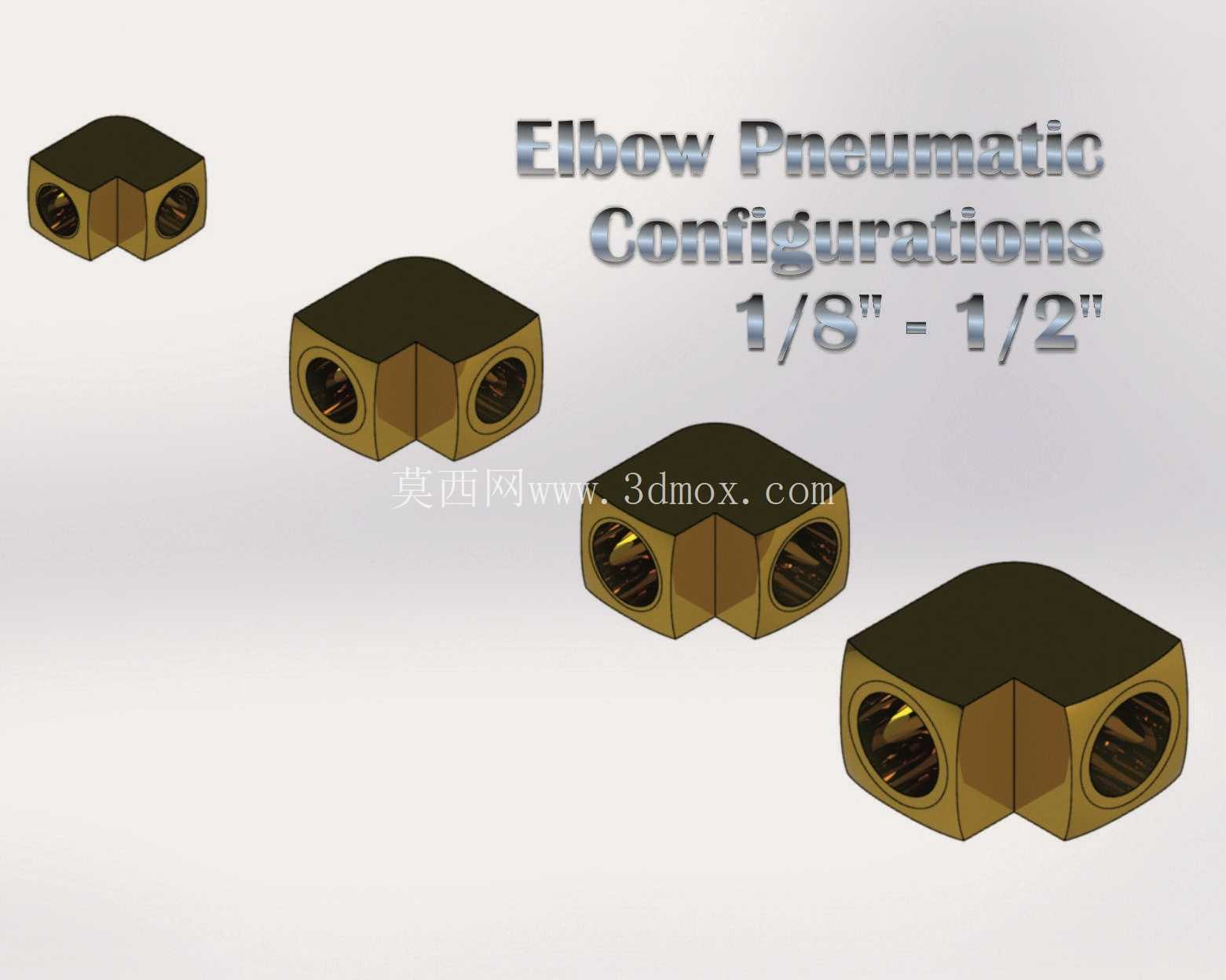

　　在气动控制系统的管路布设场景中，直角转向的管路连接需求几乎覆盖了从桌面型小型气动实验台到大型生产线气动阀岛的全场景应用，这类90度转向的接头如果采用直头加弯折管路的方式处理，不仅会额外占用管路布设空间，长期弯折的气动软管还会出现应力疲劳开裂、通径缩窄导致气压损失的问题，肘形结构的气动弯头正是为解决这类管路转向需求开发的专用连接件。本次建模的青铜材质肘形弯头覆盖1/8英寸到1/2英寸的常用气动通径规格，能够匹配不同流量需求的气动支路，从驱动小型气缸的小通径控制气路，到为大流量气动执行元件供气的主气路分支，都能找到对应规格的适配型号。

　　从结构设计逻辑来看，这类弯头采用等通径的90度圆滑过渡流道，没有直角台阶式的流道突变，能够最大程度降低压缩空气流经转向位置时的压力损失，避免流道突变位置产生的湍流噪音，同时也减少压缩空气中携带的冷凝水、杂质在转角位置的沉积，降低管路堵塞的概率。材质选择锡青铜作为基体材料，一方面是利用青铜材质本身的自润滑特性，在与气动管路的外螺纹配合时，不需要额外缠绕生料带或者涂抹密封胶就能实现可靠的螺纹密封，同时青铜材质的抗腐蚀能力优于普通碳钢接头，在存在少量冷凝水的气动管路中不会出现锈渣脱落堵塞气路、卡死气动电磁阀的问题，也不会像铝合金接头那样在反复拆装后出现螺纹滑牙的情况。

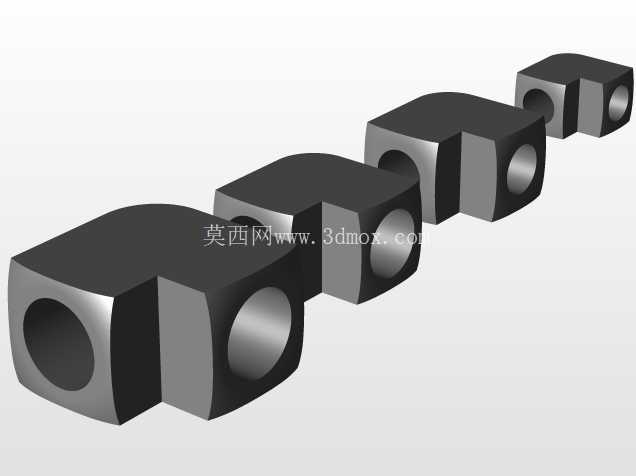

　　建模过程中针对不同规格的安装边界做了统一的适配设计，所有规格的弯头两个连接端的螺纹同轴度、端面垂直度都控制在机械加工的通用公差范围内，相邻两个端面的间距根据通径大小做了等比例缩放，确保在密集布设的气动阀组上安装时，不会出现相邻接头互相干涉、扳手操作空间不足的问题。从实际安装场景来看，这类弯头的六角形拧紧面设置在转角的外侧位置，不管是从水平方向还是垂直方向伸入扳手，都能找到合适的受力角度，不需要为了拧紧接头特意调整周边管路的位置，在设备后期维护更换管路时，能够大幅缩短拆装作业的时间。

　　不同于塑料材质的气动快插弯头，青铜材质的肘形弯头能够承受更高的工作压力，在1兆帕以上的常规工厂气动系统压力下不会出现开裂、变形的问题，同时耐温范围也更宽，在靠近焊接工位、高温烘道等环境温度较高的气动设备上使用时，不会因为环境温度升高出现材质软化、密封失效的问题。在三维建模的细节处理上，转角位置的外圆弧做了等壁厚处理，避免出现壁厚不均导致的铸件缩孔缺陷，同时也保证了弯头整体的结构强度，在受到意外的管路拉扯外力时，不会在转角应力集中的位置出现断裂。内螺纹的收尾位置做了退刀槽结构设计，既符合机械加工的工艺要求，也能保证配套的外螺纹接头能够完全拧入到位，避免出现螺纹配合长度不足导致的密封失效、接头脱出问题。不同通径规格的弯头在建模时保持了结构逻辑的一致性，只是根据通径大小调整了整体尺寸、螺纹参数和六角拧紧面的对边尺寸，方便设计人员在做管路布设时快速选型，不需要反复核对不同厂家的接头尺寸差异，也能在做装配干涉检查时直接调用对应规格的模型，快速完成整个气动系统的管路布局设计。
