工业级螺纹连接压力传感变送器结构

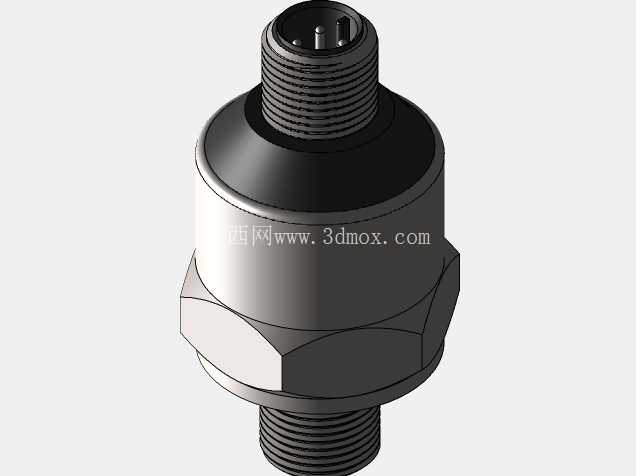

　　在工业流体测控场景里，这类压力变送器件的应用覆盖范围极广，从车间气动回路的压力监测、液压站的系统压力反馈，到水处理管路的压力采集、制冷机组的冷媒压力检测，都能见到同结构产品的身影。它的核心作用是将管路内的流体压力信号转换为可被控制系统识别的标准电信号，为设备的闭环控制、过载保护、工况监测提供实时数据支撑，避免系统因压力异常出现管路爆管、元件损毁、工况失稳等问题。从结构设计来看，这款产品采用上下分体式的紧凑布局，下端为外螺纹压力接入端，直接与被测管路的内螺纹接口旋合连接，中间设置六角拧动台，方便安装时用扳手施加紧固力矩，无需额外设计安装支架即可完成固定，大幅缩减现场安装的操作步骤与空间占用。

　　上端为电气接插端，采用M12规格的标准航空接插结构，引脚做了防呆定位设计，现场接线时无需反复核对针脚定义，插合后自带密封防护能力，可适配车间多尘、有少量溅水的常规工业环境。产品的主体外壳做了阶梯式变径设计，下半部分金属壳体直接与被测介质接触，选用耐腐金属材质，可兼容常规液压油、压缩空气、清水、弱腐蚀性流体等多种被测介质，上半部分的黑色壳体为信号调理电路的防护舱，内部集成信号放大、温度补偿、抗干扰滤波电路，可抵消工业现场的电磁干扰，避免输出信号出现跳变、漂移问题，保证压力采集数据的稳定性。

　　从安装边界来看，下端螺纹的旋合长度做了标准化设计，适配常规工业管路的螺纹孔深度，安装后六角台下端面与管路安装面贴合，中间加装密封垫片即可完成压力腔的密封，无需额外打胶密封；上端接插件的出线方向可根据现场布线需求调整，接插端的外径尺寸控制在合理范围，即使在密集排布的阀组上安装，也不会和相邻元件产生空间干涉。在实际选型适配时，这类结构的压力变送器可根据被测压力范围更换内部的压力敏感芯体，外壳与安装接口保持通用，无需改动安装尺寸即可适配不同压力等级的测控需求，对于设备厂商来说，同系列不同量程的产品可共用安装孔位，大幅降低设备改型的设计成本。

　　建模过程中需要重点关注几个配合尺寸的公差控制：下端螺纹的中径公差需要符合管螺纹的密封要求，六角台的对边尺寸需要适配常规开口扳手的操作空间，上端接插件的插针位置度需要保证与配套插头的顺畅插合，内部芯体的安装腔与下端压力引入口的同轴度需要控制在合理范围，避免压力传递出现偏差影响测量精度。另外外壳的阶梯过渡处做了圆角处理，既可以消除机加工过程中的应力集中问题，也能避免安装时锐边划伤操作人员。在气动系统应用中，这类变送器通常安装在气源处理单元的出口、气缸的工作腔接口处，实时反馈供气压力与气缸工作压力，当压力低于设定阈值时系统自动触发报警，避免设备因供气不足出现动作不到位的问题；在液压系统中，它通常安装在油泵出口、换向阀的进油口、执行元件的工作油口，监测系统工作压力是否在额定范围，当出现过载压力时及时触发溢流阀动作或者停机保护，避免液压元件因超压损坏。
