国产FS400型1/2英寸接口液体流量开关

在中小型流体管路系统的设计选型中，流量开关是保障系统稳定运行的核心感知部件，这款1/2英寸接口的国产FS400型液体流量开关，主要适配公称通径DN15的液体输送管路，常见于小型工业冷却循环系统、家用净水设备、小型液压站润滑回路、实验室流体试验台等场景，用来实时监测管路内液体的通断状态，当管路内液体流速低于设定阈值或者出现断流情况时，开关会触发电信号输出，联动后端的报警装置或者设备控制回路，避免泵体空转、冷却失效、润滑不足等故障发生，降低设备运维的风险。

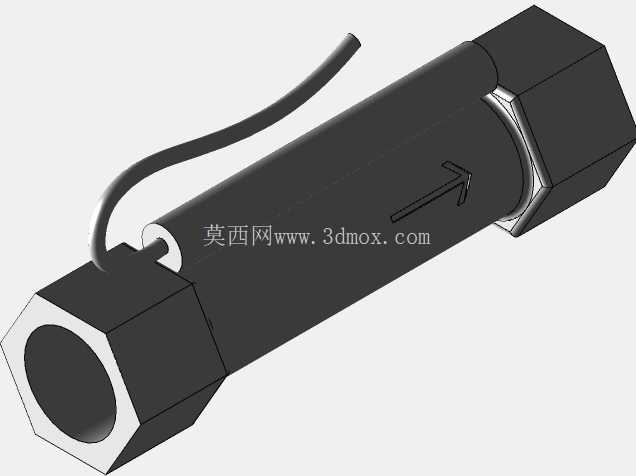

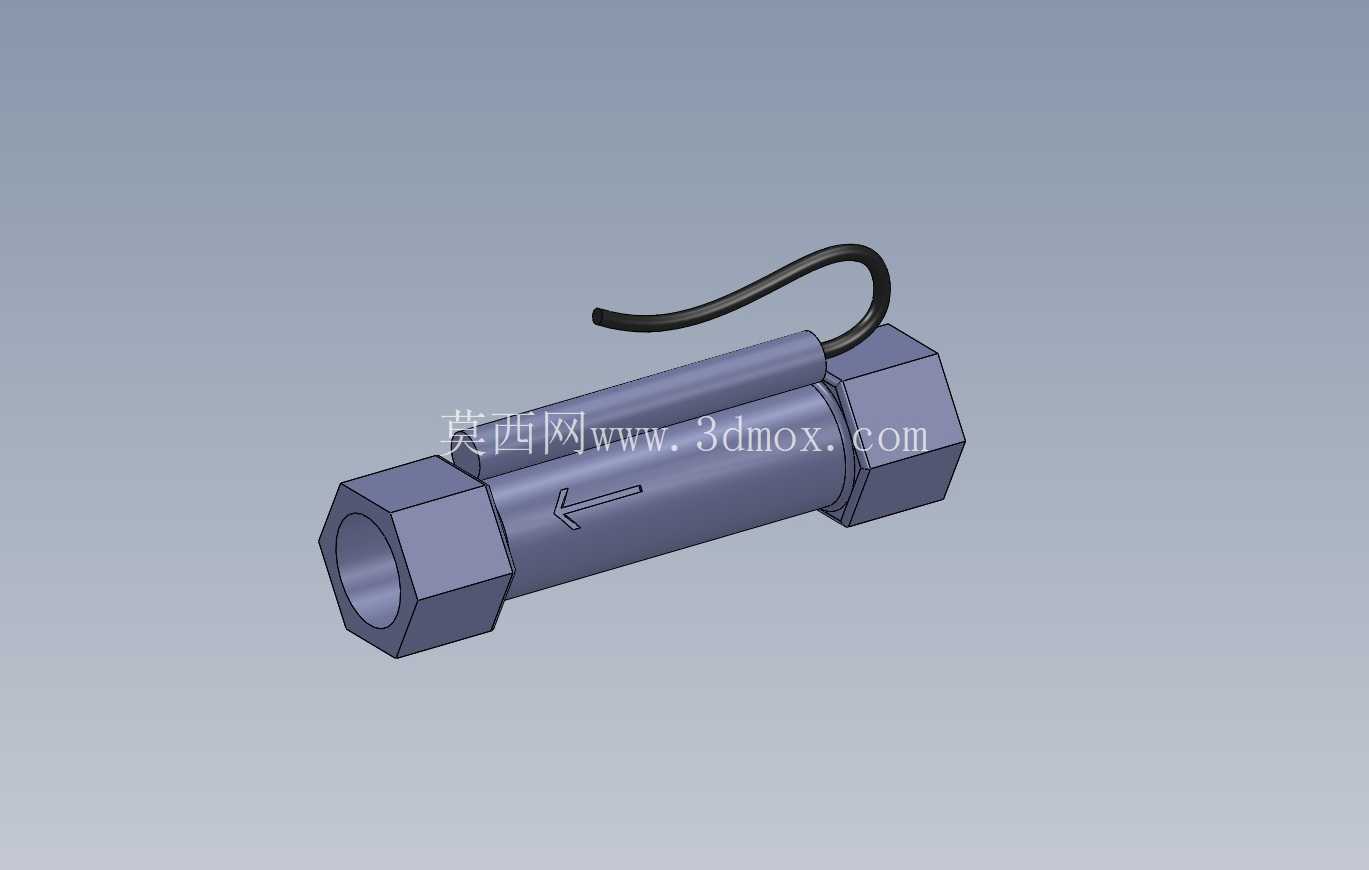

从结构设计来看，这款流量开关采用直通式筒体结构，主体两端为外六角接头形式，直接匹配1/2英寸的内螺纹管路接口，安装时不需要额外加装转接头，直接用普通扳手卡紧六角部位即可完成拧紧操作，安装过程中不会因为夹持力过大损坏筒体内部的感应元件。筒体表面蚀刻有清晰的流向箭头，安装时只要保证箭头方向和管路内液体实际流向一致，就能避免装反导致的开关失效问题，降低现场安装的出错概率。筒体侧面引出的防水线缆采用耐油橡胶外包材质，能够适应常规工业环境下的油污、轻微腐蚀场景，线缆出线部位做了密封加固处理，长期使用不会出现线缆脱落、密封失效漏液的问题。

设计过程中，这款流量开关充分考虑了狭小安装空间的适配性，整体筒体长度控制在常规DN15阀门的安装尺寸范围内，两端六角接头的对边尺寸符合标准紧固件的尺寸规范，不需要为其预留额外的操作空间，在紧凑排布的管路系统中也能顺利安装。内部的感应元件采用挡板式结构，没有复杂的活动传动部件，液体流动时推动挡板触发微动开关，结构简单可靠，对液体中的微小杂质容忍度较高，不会因为少量杂质卡滞导致功能失效，适合水质一般的工业循环水、普通润滑液压油等介质场景。

从安装边界来看，这款流量开关对安装姿态的适应性较强，既可以水平安装在直管段上，也可以垂直安装在竖向管路中，只要保证前后留有不小于5倍管径的直管段，就能避免管路弯头、变径带来的紊流影响开关的触发精度。其触发流量阈值针对1/2英寸管路的常规流量区间做了标定，不需要现场额外调整参数，接入管路后只要液体流速达到设定值就能稳定输出通断信号，接线方式采用常规的两线制接法，能够直接对接PLC、继电器控制回路或者独立的报警模块，不需要额外配置信号放大装置，降低了整套系统的接线复杂度。

在实际工程应用中，这类小口径流量开关往往是容易被忽略但至关重要的保护部件，比如在小型激光切割机的冷却回路中，一旦冷却水中断或者流量不足，没有流量开关的信号反馈，激光模块会在短时间内因为过热烧毁；在家用净水设备的管路中，流量开关可以实时监测滤芯堵塞导致的流量下降，及时提醒用户更换滤芯；在小型机床的润滑系统中，流量开关能够监测润滑油路的供油状态，避免导轨、主轴因为缺油出现异常磨损。这款FS400型流量开关的结构设计完全贴合这类场景的使用需求，没有多余的冗余结构，整体外形简洁，安装维护方便，建模过程中严格按照实物的安装尺寸、接头规格、出线位置做了1:1还原，能够直接导入到管路系统的装配模型中，用来做管路干涉检查、安装空间校核，也可以用来做设备的BOM清单统计，不需要设计人员再重新测绘建模，能够有效缩短小型流体设备的设计周期。建模时对六角接头的倒角、筒体表面的标识、线缆的弯曲形态都做了细节还原，装配时可以直接和标准1/2英寸内螺纹接头做配合约束，不会出现尺寸不匹配的问题。
