铁路罐车甲醇装卸作业站结构设计

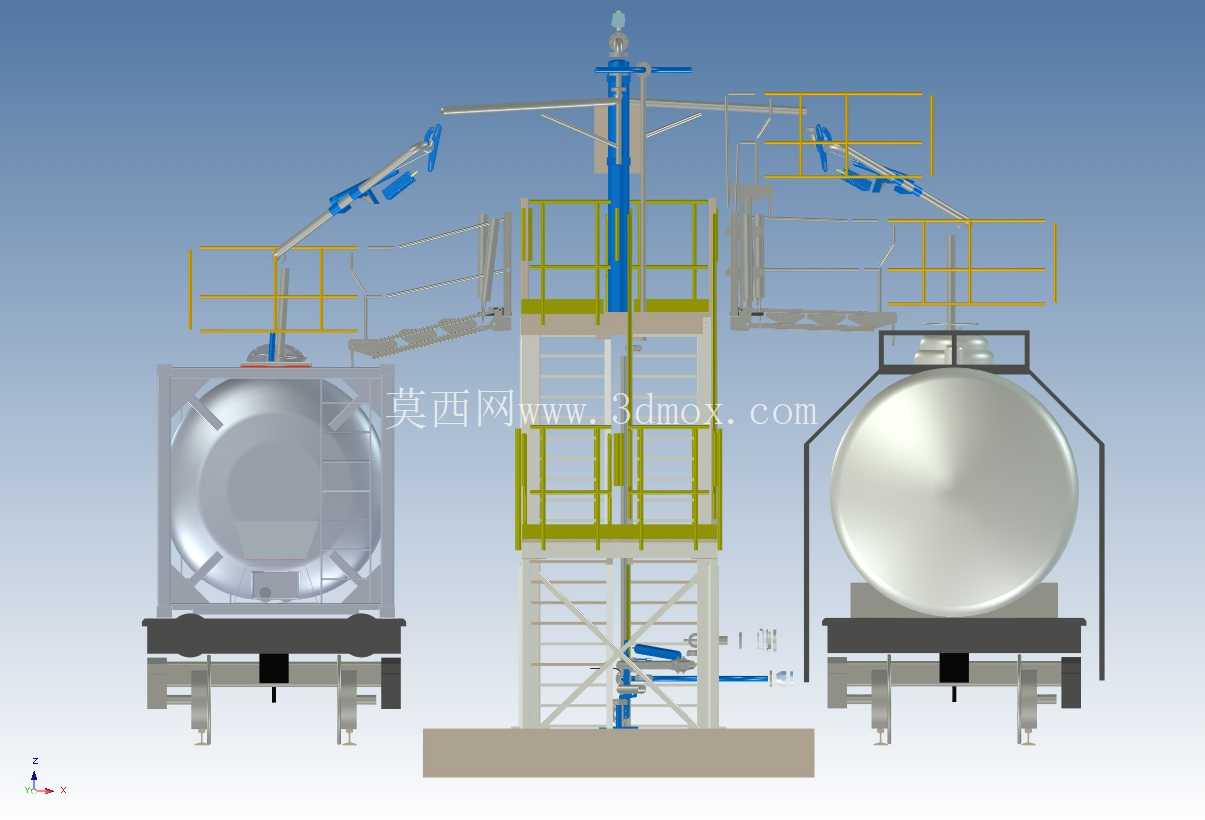

　　这套三维结构对应的是铁路罐车甲醇装卸作业场景的专用作业站，主要服务于铁路货运场站的液态危化品装卸环节，适配标准轨距铁路罐车的停靠作业需求，可同时满足顶部密闭装卸与底部卸车的双向作业要求，解决传统单点位装卸效率不足、作业人员操作风险高的问题。从整体布局来看，作业站以中间立式操作栈桥为核心承载结构，两侧分别预留铁路罐车停靠位，栈桥主体采用型钢焊接框架结构，操作平台标高匹配铁路罐车顶部人孔、装卸口的标准高度，作业人员可通过中间的斜梯登上操作平台，平台周边设置1.2米高的双横杆安全护栏，护栏踢脚板高度符合危化品作业场所的安全防护要求，避免作业工具坠落或人员失足风险。栈桥两侧伸出的装卸臂采用多关节铰接结构，可在水平、垂直方向实现多自由度调整，作业时可快速对接罐车顶部装卸口，非作业状态下可收回至栈桥侧方，不影响罐车的进出调度，装卸臂末端配套密封锁紧结构，可减少甲醇装卸过程中的挥发逸散，降低现场可燃气体积聚风险。栈桥底部设置的管线排布支架，预留了液相管、气相平衡管、防静电接地装置的安装位，底部装卸接口可对接罐车底部卸车阀组，实现上装下卸的灵活切换，适配不同装卸工艺要求。

　　设计过程中充分考虑了铁路限界要求，所有外伸结构在收回状态下均不侵入铁路建筑限界，避免影响列车通行安全；操作平台的载荷按照每平方米2kN的均布活荷载设计，可同时容纳多名作业人员携带工具开展操作，平台面板采用花纹防滑钢板铺设，减少雨雪天气下的滑倒风险。两侧罐车停靠位的轨道中心距与栈桥中心线的距离经过精准核算，保证装卸臂在最大伸展行程内可覆盖不同型号罐车的装卸口位置，无需额外调整罐车停靠位置即可完成对接。栈桥顶部设置的声光报警装置安装位、可燃气体探测器支架，可配套现场安全监测系统使用，实时监测作业区域的甲醇浓度，出现泄漏风险时可第一时间触发预警。

　　整套结构的连接节点均采用螺栓连接与焊接结合的方式，主体框架焊接完成后做防腐处理，适配户外场站的长期露天使用环境，减少锈蚀带来的结构强度衰减问题。操作梯的踏步采用防滑格栅板，踏步高度控制在180mm以内，符合人工攀爬的人机工程要求，降低作业人员上下栈桥的体力消耗。装卸臂的铰接位置设置阻尼定位结构，调整到位后可自动锁止位置，无需额外支撑即可保持对接状态，减少作业人员的操作强度。栈桥底部的混凝土基础预埋位置与主体框架的立柱地脚板精准匹配，安装时可通过地脚螺栓调整框架水平度，保证整体结构的垂直度偏差不超过千分之一，避免长期使用后出现结构倾斜。

　　针对甲醇介质的易燃易爆特性，整套结构所有金属部件之间均设置静电跨接结构，可将作业过程中产生的静电及时导入接地网，避免静电积聚引发的安全风险。在实际场站应用中，该作业站可替代传统的简易装卸平台，实现双侧罐车同时作业，相比单侧装卸工位可提升近一倍的装卸周转效率，同时全防护的操作平台可将作业人员的高处作业风险降至最低，铰接式装卸臂可减少人工对接管路的劳动强度，配套的管线集成排布也让现场工艺布局更加规整，便于日常的巡检与维护。
