PN16DN50不锈钢板式法兰连接构件

在石油炼化装置的工艺管廊、化工生产车间的物料输送管线、市政燃气输配管网、火电厂汽水循环管路、城镇供水主干线以及船舶动力管系中，法兰是实现管段之间、管段与设备之间可拆卸连接的核心承压构件，这款PN16压力等级、DN50公称通径的不锈钢板式法兰，正是针对中低压流体输送场景开发的标准化连接部件。从实际工程选型角度看，板式法兰也被称为平焊法兰，相比带颈对焊法兰，它的结构更紧凑，加工成本更低，安装时的对中难度更小，非常适合压力不超过1.6MPa、温度波动范围不大的常规流体输送工况，比如常温净水输送、低压燃气配送、常规化工介质输送等场景，在民用建筑给排水、工业循环水系统里的应用占比能达到法兰总用量的六成以上。

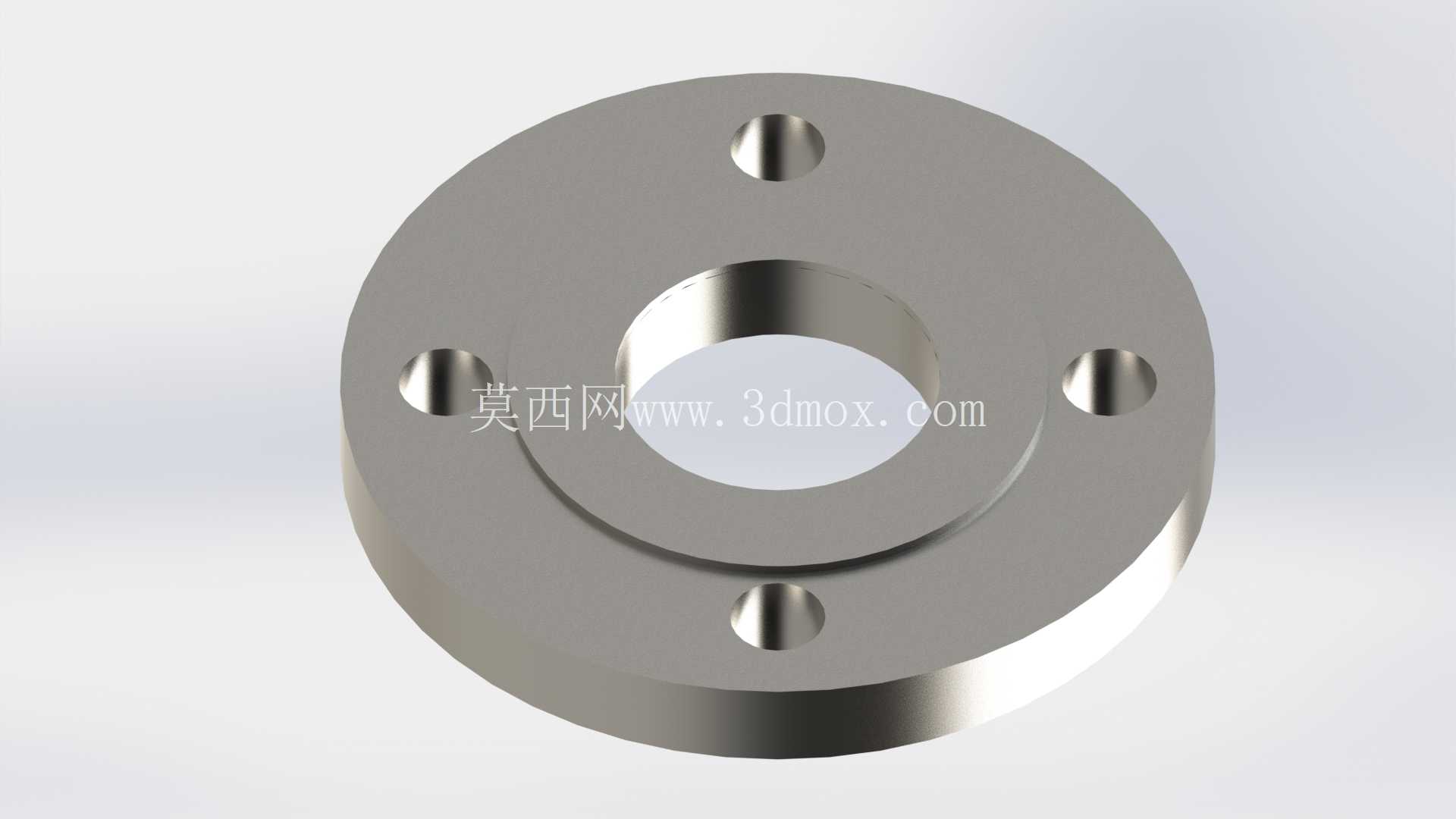

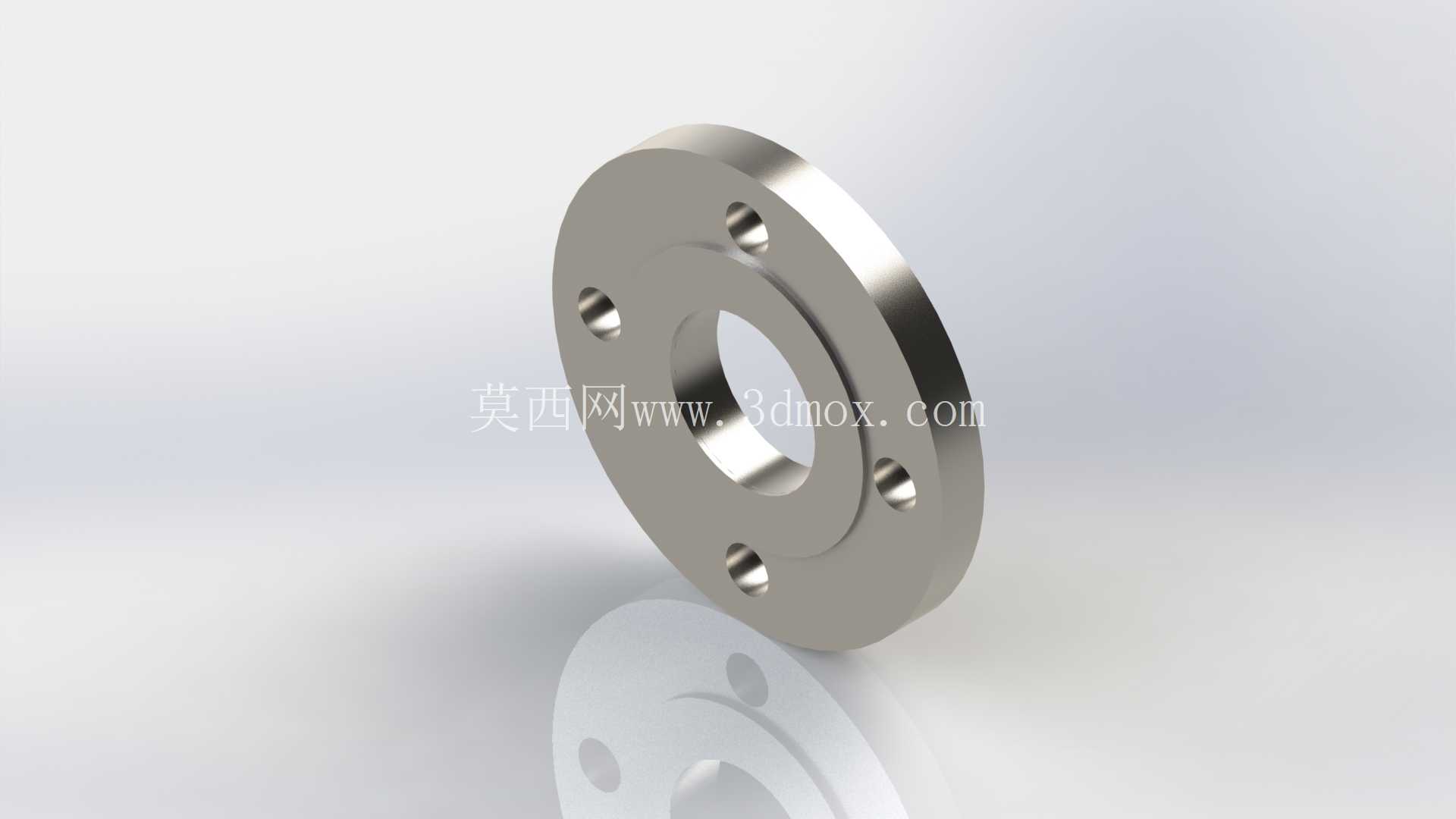

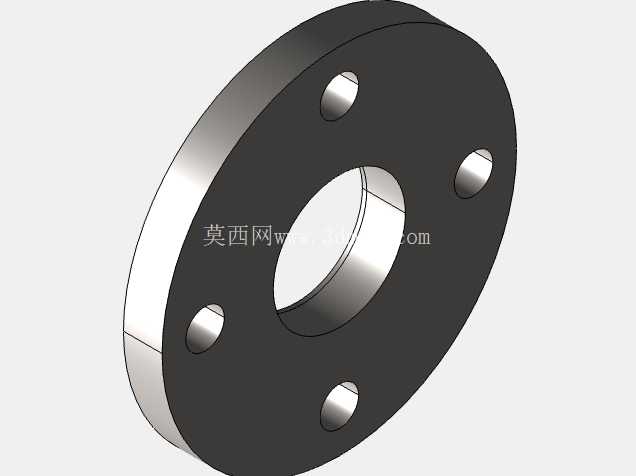

从结构设计逻辑来看，这款法兰采用圆盘式平板结构，中心开设与DN50通径匹配的通孔，通孔直径略大于对应规格钢管的外径，方便现场安装时将钢管插入法兰内孔进行定位焊接；法兰盘面上沿圆周均匀分布4个螺栓通孔，孔位的分度圆直径、螺栓孔直径严格匹配PN16压力等级的管法兰标准，确保和同规格的阀门、泵体接口、其他管段法兰能够实现无偏差互换，不需要现场二次扩孔或者修配。法兰的密封面为突面形式，密封面的表面粗糙度控制在Ra3.2-6.3μm之间，安装时配合非金属垫片或者金属缠绕垫片，在螺栓预紧力的作用下能够形成足够的密封比压，阻止管内流体从连接面泄漏。

材质选择上采用不锈钢材质，可适配304、304L、316、316L等不同牌号的不锈钢坯料加工，针对不同的输送介质选型：普通清水、压缩空气场景可选用304材质，带有弱腐蚀性的化工介质、海边高盐雾环境的管路则选用316L材质，低碳牌号的不锈钢还能避免焊接过程中的晶间腐蚀问题，延长法兰在腐蚀环境下的使用寿命。加工流程上，不锈钢板料经过切割下料、加热锻压成型、热处理消除内应力、数控车床车削端面与内孔、钻床加工螺栓孔、最终检验等多道工序，每个环节的公差控制都严格遵循管法兰标准要求：法兰厚度的公差控制在±0.5mm以内，螺栓孔的位置度公差不超过0.3mm，密封面的平面度公差不超过0.2mm，避免安装时出现密封面压合不严、螺栓无法穿入的问题。

从安装边界来看，这款法兰的外径、螺栓孔中心距、密封面直径都符合PN16 DN50的标准尺寸，安装时不需要额外调整相邻管段的位置，只要将钢管插入法兰内孔，在法兰背面和钢管的接触位置进行内外双面角焊，焊接完成后清理焊渣、打磨平整密封面，就可以和配对法兰加垫片后穿螺栓紧固。紧固螺栓时需要按照对角顺序分次拧紧，避免法兰面受力不均导致密封失效，运行过程中法兰承受的内压会均匀分散到整个法兰盘面上，通过螺栓的预紧力平衡内压产生的轴向推力，保证连接的可靠性。

在实际工程应用里，这类板式法兰经常和闸阀、蝶阀、过滤器、水泵进出口等部件配套使用，因为是可拆卸连接，后期管路检修、阀门更换、设备维护的时候，只需要拆开螺栓就可以分离连接部位，不需要切割整个管段，大幅降低后期运维的成本。相比螺纹连接，法兰连接的密封性能更可靠，承压能力更强，相比焊接连接，它的可拆卸特性更适合需要定期维护的管路节点。在水处理项目的反渗透装置管路、换热站的二次水循环管路、食品加工厂的物料输送管路里，这类不锈钢板式法兰因为卫生性能好、耐腐蚀、易清洁的特点，应用占比还在逐年提升，设计时只要严格匹配压力等级、通径和材质，就能满足绝大多数中低压管路的连接需求，不需要额外做非标定制，大幅降低项目的采购和安装成本。
