快开式人孔压紧锁紧操作机构结构

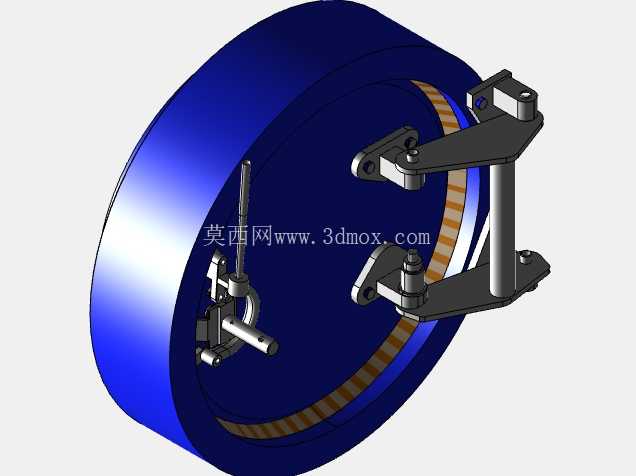

　　这套快开闭合锁紧机构，主要应用在承压容器、管道检修人孔、罐体检视口这类需要频繁启闭的密封连接场景，区别于传统多螺栓紧固的法兰连接结构，它的核心价值是大幅缩短启闭操作的时间，降低操作人员的劳动强度，同时保证密封面的压紧力均匀分布，避免局部压溃或者密封失效的问题。从结构布局来看，整套机构依托圆形法兰基体安装，蓝色的法兰端面上加工有密封槽，用来嵌装橡胶或者金属缠绕密封垫，法兰内侧的齿状限位带是和锁止臂配合的承载结构，用来承受内部介质压力产生的轴向推力，避免锁紧机构受载变形。

　　整套操作机构通过三个铰接支座固定在法兰的外侧端面上，三个支座呈三角分布，其中两个支座作为锁止摆臂的旋转支点，剩下一个支座作为操作手柄的定位基座，这种三角布局的好处是，当锁止臂压合到位后，压紧力可以沿着法兰周向均匀传递，不会出现单侧压紧导致密封面偏斜的问题。锁止摆臂采用分体铰接设计，长摆臂和短摆臂之间通过销轴连接，摆臂的压合端加工有和法兰内侧齿带匹配的勾型结构，当摆臂向下旋转压合时，勾头会卡入齿带的卡槽内，随着操作手柄的扳动，摆臂会产生轴向的拉紧位移，把法兰盖和法兰本体紧紧压合在一起。

　　操作端采用了偏心锁紧的结构原理，手柄转轴上加工有偏心凸轮面，当手柄从开启位置扳动到闭合位置时，偏心面会推动压杆产生轴向位移，给锁止摆臂提供足够的预紧力，这个预紧力的大小可以通过压杆端部的调节螺母进行微调，适配不同厚度的密封垫，补偿密封垫长期使用产生的压缩永久变形，保证密封性能的稳定性。从安装边界来看，整套机构的所有运动部件都布置在法兰外侧的环形空间内，摆臂的最大旋转半径不会超出法兰外径太多，不会和周边的管道、支架产生运动干涉，安装时只需要在法兰本体上加工三个对应位置的螺纹孔，用来固定铰接支座即可，不需要对法兰本体做大规模的结构改动，适配性很强，可以直接在现有标准法兰上进行改装。

　　在实际使用场景中，比如食品发酵罐、化工反应釜的检修人孔，操作人员不需要逐个松紧十几个法兰螺栓，只需要扳动操作手柄，几秒钟就可以完成人孔的开启或者闭合，大幅提升了检修、物料投放的作业效率，同时偏心锁紧的结构带有自锁特性，当容器内部存在压力时，内部介质的轴向推力会作用在锁止摆臂的勾头上，让摆臂的锁止更加牢靠，不会因为振动或者意外触碰导致机构松脱，安全性相比传统的螺栓连接有明显提升。设计过程中，铰接销轴的位置经过反复校核，保证摆臂在启闭过程中不会和法兰端面、密封面产生刮擦，锁止状态下勾头和齿带的接触面积足够大，接触应力控制在材料许用应力范围内，避免长期使用出现齿面压溃、磨损的问题。操作手柄的长度经过优化，既保证操作人员扳动时不需要施加太大的力，又不会因为力臂过长导致手柄容易被外物碰撞误操作，手柄末端还加工有通孔，可以加装挂锁，在设备运行或者内部有压力的状态下，可以锁死操作手柄，防止无关人员误开人孔引发安全事故。整套机构的运动部件都采用间隙配合的铰接设计，销轴上预留有润滑脂加注的空间，长期使用也不会出现卡滞的问题，所有受力部件都采用和法兰本体同材质的金属材料加工，避免不同材质接触产生电化学腐蚀，适配化工、食品、制药等不同行业的使用环境要求。
