空调系统用黄铜管路截止阀门结构

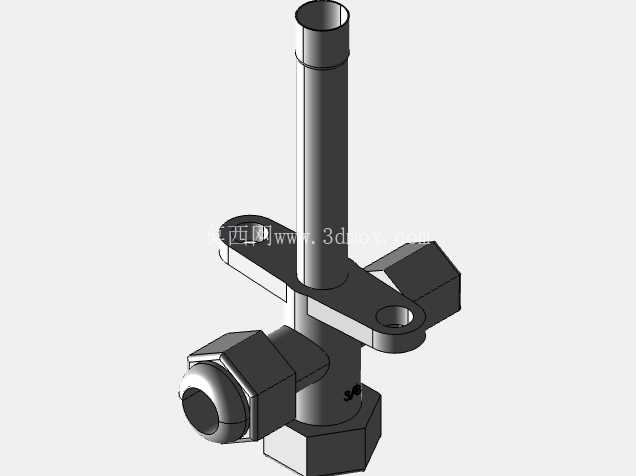

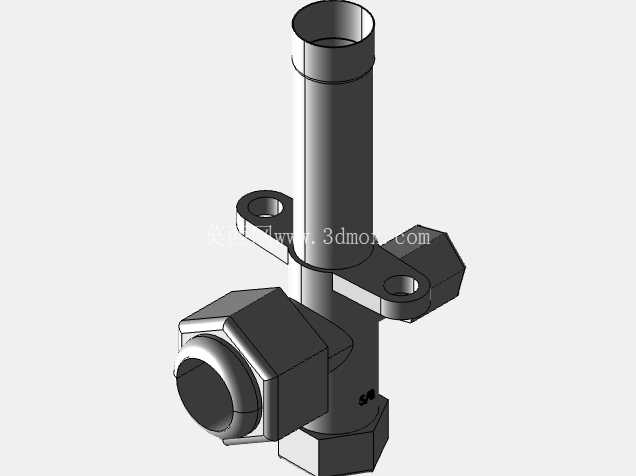

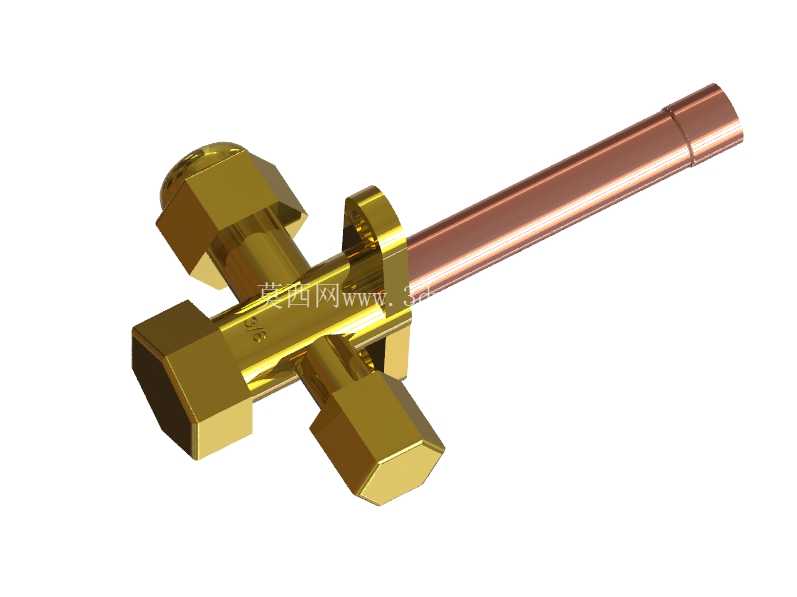

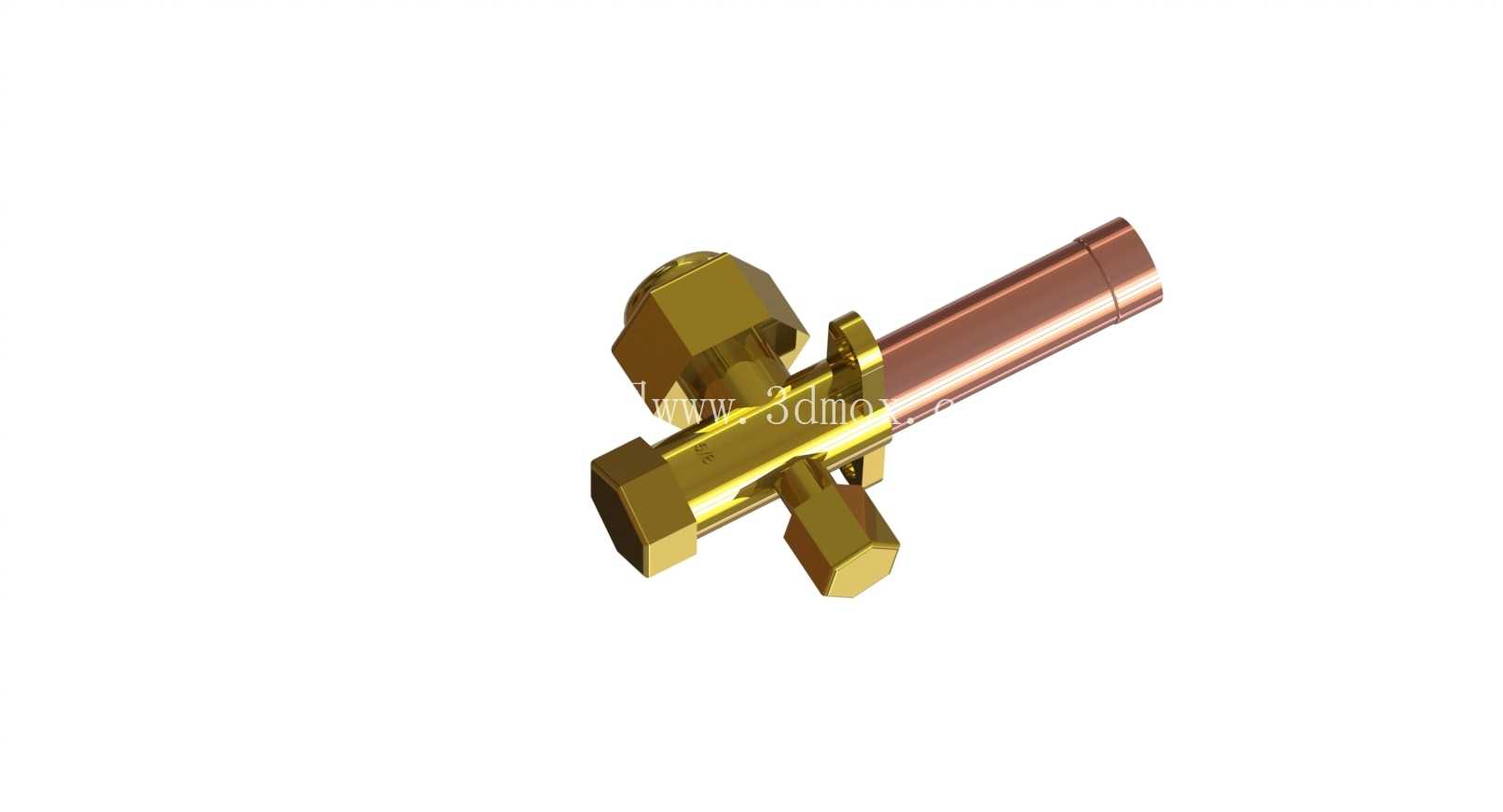

　　该阀门主体采用黄铜材质，首先是利用黄铜本身优异的耐蚀性能，抵御潮湿凝露环境下的氧化锈蚀，同时耐受冷媒与冷冻油混合介质的长期侵蚀，避免长期使用后出现阀体砂眼、密封面腐蚀泄漏的问题；其次黄铜的导热性能优异，能够让管路与阀体的温度保持一致，减少管路局部温差带来的应力集中，也能避免阀体部位因温度差产生额外凝露滴水的问题。从结构设计的角度来看，这款阀门采用了一体式锻造阀体结构，相比拼接焊接的阀体，锻造结构的阀体致密度更高，承压能力更强，能够稳定承受空调系统运行时的高低压交变载荷，不会因为系统压力波动出现焊缝开裂的问题。这款黄铜阀门的三维结构，核心适配家用及中小型商用空调的冷媒管路系统，在实际工程场景中，主要承担冷媒回路的通断控制、检修隔离功能，常见于空调内外机连接管路、蒸发器与冷凝器的分支节点，以及需要后期维护拆解的管路段，避免维修时整段管路冷媒全部排空，减少冷媒损耗与现场作业的工作量。从实际使用的工况来看，空调系统的管路长期处于高低温交变、带压运行的状态，夏季制冷时管路表面易产生凝露，冬季制热时管路温度较高，同时冷媒本身带有一定的腐蚀性，这就对阀门的材质与结构设计提出了明确要求。

　　阀体两端的接头采用了标准的扩口连接结构，适配空调行业通用的紫铜管路规格，对应的连接铜管外径覆盖3/8英寸与5/8英寸两个常用规格，分别对应空调系统的液管与气管管路，安装时只需将铜管扩口后对准接头，拧紧锁紧螺母即可实现可靠密封，无需额外焊接作业，降低现场安装的操作门槛，也减少焊接带来的氧化皮进入管路、堵塞节流部件的风险。阀体的操作部位采用了外六角结构，既可以用普通活动扳手操作，也适配专用的阀门扳手，在狭小的空调外机安装空间内也能顺利完成开关操作，操作力矩经过合理设计，不会出现力矩过大拧不动、或者力矩过小关不严的问题。

　　阀杆部位采用了多重密封结构，在阀杆与阀体的配合间隙处设置了耐冷媒的橡胶密封圈，同时搭配压紧螺母结构，长期开关操作后如果出现轻微渗漏，只需适当拧紧压紧螺母即可补偿密封磨损，无需整体更换阀门，降低后期维护成本。从安装边界尺寸来看，这款阀门的整体长度控制在适配常规空调管路安装空间的范围内，阀体最大外径处不会与周边的管路支架、设备钣金产生干涉，两端接头的同轴度经过严格控制，安装后不会因为管路错位产生额外的装配应力，避免长期应力作用下导致铜管开裂或者阀体密封失效。在实际建模过程中，需要重点关注几个关键尺寸的精度：首先是两端扩口接头的锥面角度，必须与标准扩口铜管的锥面完全贴合，角度偏差控制在合理范围内才能保证密封可靠性；其次是阀杆的行程尺寸，要保证阀门全开时流道完全通畅，不会产生额外的流阻，影响冷媒的循环效率，全关时密封面完全贴合，实现零泄漏；另外阀体上的锁紧螺母配合螺纹要采用标准的管螺纹规格，保证与通用空调管路配件的互换性，不需要定制特殊配件就能完成安装替换。

　　在流道设计上，阀门内部的流道采用了等径过渡设计，没有突然的截面变化，减少冷媒流经阀门时的压力损失，避免因为流阻过大导致空调系统的制冷制热效率下降，同时流道内部做了光滑过渡处理，没有尖锐的棱角或者凸起，避免冷媒流动时产生异常的流动噪音，影响空调的运行静音表现。这款阀门的结构设计完全贴合空调行业的实际安装与使用需求，没有多余的冗余结构，整体结构紧凑，重量较轻，不会给管路带来额外的承重负担，同时黄铜材质本身的加工性能较好，后期批量生产时的加工难度低，成品率高，能够有效控制生产成本，适合空调制造行业的大规模批量应用。在实际选型过程中，需要根据空调系统的匹数、管路的冷媒流量来选择对应通径的阀门，3/8英寸规格通常适配1-3匹空调的液管管路，5/8英寸规格适配3-5匹空调的气管管路，选型时要保证阀门的额定压力高于系统的最大运行压力，预留足够的安全余量，避免系统高压运行时阀门出现爆裂泄漏的问题。
