0.5FPT规格带手轮直角截止角阀结构

在中小型制冷机组、工业冷却循环管路、压缩空气分支管路的现场布设中，角型截止阀一直是解决管路直角转向、同时兼顾通断调节需求的核心部件，这款带手轮的0.5FPT角阀，正是针对小通径管路的紧凑安装场景做的结构优化设计。不同于直通阀需要额外配置弯头完成管路转向，角阀自身进出口呈90度垂直布局，能直接贴装在设备侧壁或者管路转角位置，大幅减少管路接头数量，降低潜在的泄漏点，这在制冷系统这类对密封要求极高的场景里尤为关键——毕竟氟利昂类制冷剂的渗透能力极强，每多一个螺纹接头就多一份泄漏风险，角阀的一体式转向结构刚好能规避这类问题。

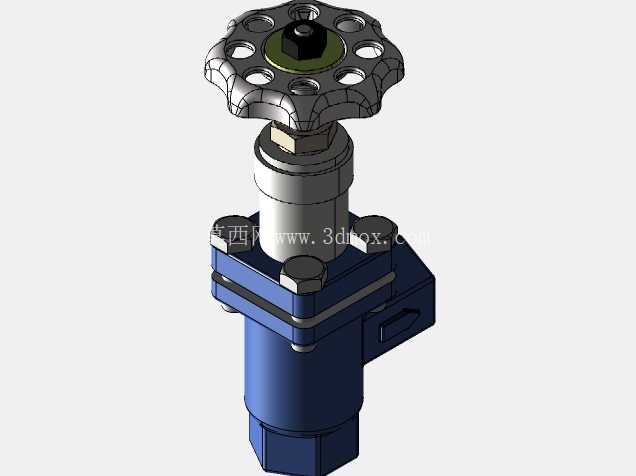

从功能特性上看，这款阀采用手轮驱动的升降式阀芯结构，手轮做了七处镂空的花瓣式造型，不是为了外观装饰，而是考虑到现场操作时即便戴着手套、或者手上沾有油污冷却液，也能有足够的摩擦力拧动阀杆，不会出现打滑脱手的情况；手轮中心的锁紧螺母能把操作力矩均匀传递给阀杆，避免单侧受力导致阀杆弯曲卡涩。阀杆部位做了多层密封结构，上部的填料压盖通过对称布置的两个六角螺栓锁紧，能根据密封填料的磨损情况随时调整压紧力，不用拆解整个阀体就能完成密封维护，这在连续运行的工业管路里能大幅减少停机维护的时间。阀体下部的流道做了平滑过渡处理，没有直角突变的流道死角，既能减少流体通过时的阻力损失，也能避免制冷系统里的润滑油在阀腔内部沉积，影响系统回油效率。

设计思路上，这款阀没有追求复杂的自动控制结构，而是聚焦手动操作场景下的可靠性与安装便捷性：侧置的进出口采用内螺纹连接，匹配0.5FPT的管螺纹标准，能直接和同规格的镀锌钢管、紫铜管接头适配，不需要额外加工过渡接头；阀体侧面的安装凸耳带固定孔，能直接用螺栓把阀体固定在设备机架或者墙面支架上，避免管路振动导致阀体重力拉扯接头，引发螺纹松动泄漏。手轮下方的阀杆护套做了加高处理，能阻挡现场的灰尘、水渍、焊接飞溅物落到阀杆螺纹上，长期使用也不会出现阀杆锈蚀拧不动的问题。

从安装边界来看，这款阀的轴向安装高度从手轮顶端到阀体底部接口端面，预留了足够的手轮操作空间，现场安装时不需要在阀上方预留过大的操作空位，手轮的最大旋转外径控制在小尺寸范围内，即便周边有其他管路或者设备部件，也不会出现手轮转动时和周边部件干涉的情况；侧出口的中心高度和阀体安装面的距离经过精准核算，贴装安装时侧出口能刚好和水平走向的管路中心对齐，不需要额外调整管路高度。在实际选型应用中，这类小通径角阀常被用在制冷机组的供液支管、冷却水路的分支管路、压缩空气系统的末端控制点位，用来手动切断或者微调介质流量，相比球阀，它的调节精度更高，能通过手轮的转动圈数精准控制开度，适合需要微调流量的工况；相比闸阀，它的结构长度更短，直角布局更适合转角位置安装，整体结构简单可靠，没有复杂的易损部件，只要定期更换阀杆填料就能长期稳定运行。建模过程中对各个配合面的公差做了匹配，阀杆和填料腔的间隙、阀芯和阀座的密封面贴合度、螺栓连接的孔位同轴度都按照实际加工要求做了还原，能直接用来做管路装配干涉检查、操作空间模拟验证，也能作为同类型阀件改型设计的基础参考。
