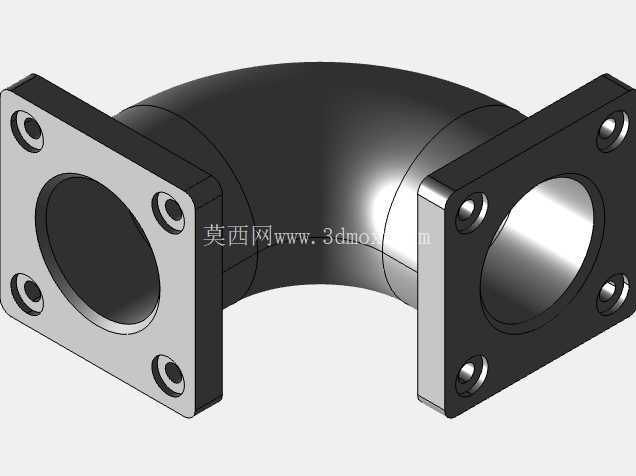

两端方形法兰连接90度直角弯管结构

　　从结构设计逻辑来看，这款弯管的流道采用等径圆弧过渡，没有直角突变的流道结构，能最大程度降低流体转向时的局部阻力，减少介质在弯头位置的紊流、压降与冲蚀磨损，不管是输送压缩空气、冷却循环水，还是低粘度的工业流体，都能保证管路输送效率，避免长期运行过程中弯头位置因为介质冲蚀出现过早损坏。两端的方形法兰采用对称四孔设计，安装孔位分布在法兰四个角，相比圆形法兰，方形法兰在狭窄安装空间内的扳手操作空间更友好，锁紧螺栓时不需要太大的周向操作空间，同时法兰密封面为平面结构，可根据输送介质的特性搭配橡胶垫片、金属缠绕垫片或者四氟垫片，满足不同压力等级、不同温度工况下的密封需求。在工业流体输送、气动回路搭建、真空管路布设等场景中，管路转向是无法避开的结构需求，这类两端带方形法兰的90度弯管，主要用于需要刚性硬管连接、且对安装定位精度有要求的管路节点，相比螺纹连接的弯头，法兰式连接的密封可靠性更高，能承受更高的管路压力，同时安装时不需要旋转管体，只需要对齐法兰孔位锁紧螺栓即可，尤其适合两端管路位置已经固定、无法通过旋转管件完成装配的工况。

　　建模过程中，首先在草图层面绘制弯管的中心轨迹线，确定90度转弯的圆弧半径，这个半径的取值需要兼顾两个维度的边界：一是转弯半径过小会导致流道阻力陡增，二是转弯半径过大会占用过多的安装空间，因此设计时需要结合管路通径、现场安装空间做平衡，轨迹线确定后通过管道工具生成基础的弯管实体，再根据法兰的安装尺寸要求构造两端的法兰基准平面，在基准面上绘制方形法兰的轮廓与安装孔位，通过实体合并功能将法兰与弯管主体结合为整体，之后对法兰与弯管的衔接位置做圆角过渡处理，避免应力集中，最后通过实体分割与合并操作修整模型的细节特征，保证各部分结构的衔接顺滑。

　　从安装边界来看，这类弯管的两个法兰端面分别朝向垂直的两个方向，安装时需要保证两个法兰的密封面与对接管路的法兰面完全平行，安装孔位同轴度偏差控制在螺栓间隙允许的范围内，避免强行锁紧螺栓导致法兰面变形、密封失效；弯管的转弯外侧需要预留足够的安装操作空间，方便螺栓的穿入与锁紧，同时要注意弯管的重量支撑，大通径的弯管如果仅靠两端法兰承重，长期运行可能因为管路振动、介质重量导致法兰连接处出现渗漏，必要时需要在弯管位置加装支撑支架。

　　在实际设备应用中，这类弯管常见于工业设备的内部气路、冷却系统管路，比如激光切割机的辅助气路、注塑机的冷却水路、自动化生产线的真空吸附管路，相比软管连接，硬管法兰连接的管路布局更规整，长期运行不会出现软管老化、脱落的问题，维护周期更长；相比焊接式弯头，法兰连接的弯管可以快速拆卸，方便后期对管路内部进行清理、维护，不需要切割管路就能完成管件更换。设计过程中还需要考虑法兰与弯管衔接处的壁厚变化，弯管在转弯位置的外侧壁厚因为成型工艺的原因可能出现减薄，因此建模时需要对转弯位置的壁厚做补偿，保证整个弯管的承压能力一致，法兰的厚度也要根据螺栓锁紧力、管路压力做核算，避免螺栓锁紧时法兰出现翘曲变形，影响密封效果。
