P1000通道配套卡装式弹簧螺母结构

　　在工业铝型材框架、电气柜安装梁、通讯走线架、数据中心机柜立柱这类带C型滑槽、P型通道的装配场景里，弹簧螺母是无需提前攻丝、可灵活调整安装点位的核心紧固件，这款适配10mm规格的弹簧螺母，正是针对P1000通用通道的安装边界做的定向结构设计。日常做设备框架改型、机柜内元器件加装的时候，最头疼的就是原有安装孔位不对，重新在型材或立柱上钻孔不仅破坏构件镀锌层、防腐层，还容易因为钻孔偏差导致安装应力集中，而这类带弹簧支撑的卡装螺母，不需要提前预制螺纹孔，只要从通道端部滑入或者从滑槽开口处压入，就能依靠弹簧的预紧力把螺母块顶在通道的上沿，不会在调整位置的时候随意滑动，拧紧紧固件的时候螺母块不会跟转，能大幅缩短现场装配的调整时间。

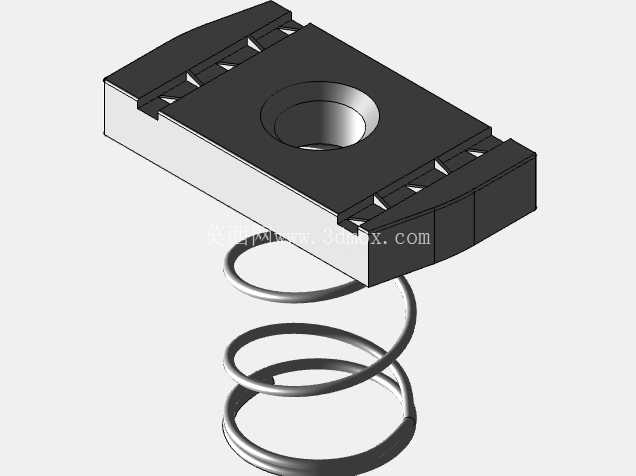

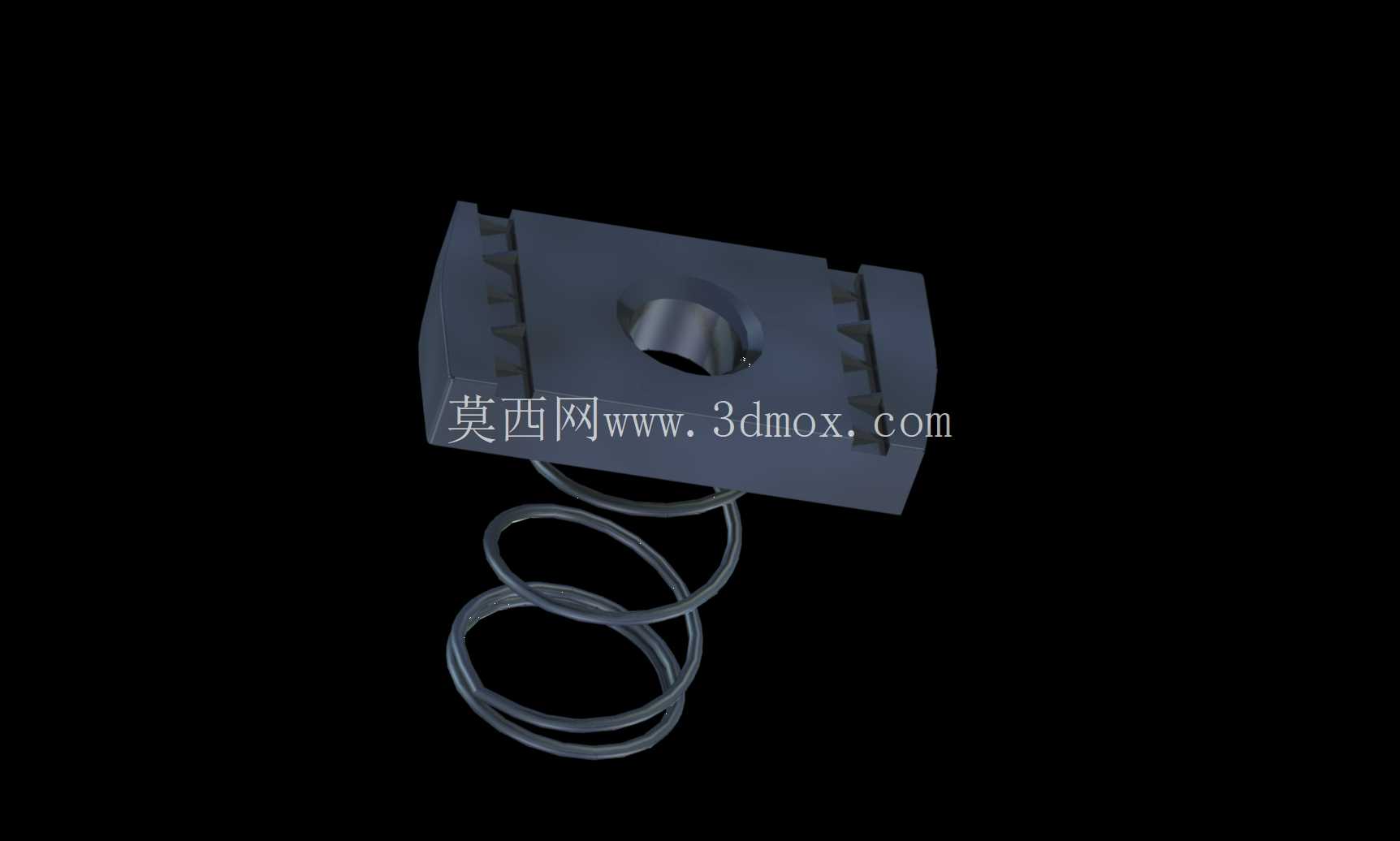

　　从结构设计逻辑来看，这款螺母的螺母块采用了带双侧卡齿的矩形截面，卡齿的倾斜角度刚好匹配P1000通道内侧的滚压齿槽，当螺栓从外侧穿入拧紧时，螺母块受到向上的拉力，双侧卡齿会紧紧咬合在通道的齿槽内壁，就算设备运行过程中有持续振动，螺母也不会出现沿通道方向的滑移，防松表现比普通的平弹垫组合更可靠。下方配套的圆柱螺旋弹簧，线径、自由高度和预压行程都做了匹配计算：当螺母块压入通道后，弹簧的预压缩量刚好能提供足够的摩擦力，让螺母在未拧紧的状态下可以用手推动调整位置，又不会因为通道竖直安装就出现螺母自由滑落的问题；弹簧的两端做了并圈磨平处理，下端抵在通道的下沿内壁，上端和螺母块的底面贴合，不会出现弹簧偏斜、卡滞在通道缝隙里的情况。从安装边界尺寸来看，螺母块的宽度刚好适配P1000通道的内部净宽，两侧的导向斜面在推入通道的时候能自动找正，不会出现卡边、歪斜的问题；中心螺纹孔的同轴度控制在合理公差范围内，螺栓穿入的时候不会出现别劲、滑牙的情况；螺母块的厚度加上弹簧完全压并后的高度，小于通道的内部净高，就算在安装空间局促的转角位置，也能顺利滑入到位，不会和通道内的其他走线、固定件产生干涉。

　　实际应用中，这类弹簧螺母常用来固定机柜内的走线槽、接地排、设备安装支架、铝型材框架上的门板合页、传感器安装座，尤其是在通讯基站的走线架安装、数据中心机柜的U位立柱固定场景里，因为后期设备调整、扩容的需求非常多，不需要破坏原有构件就能灵活调整固定点位的特性，能让后期运维改造成本降低六成以上。设计的时候特意把螺母块的受力面做了加宽处理，相比同规格的普通弹簧螺母，和通道内壁的接触面积更大，拧紧后的局部压应力更小，就算是在薄壁的冷弯成型通道上使用，也不会因为拧紧力矩过大导致通道壁变形、凹陷。

　　弹簧的材质选用了适合常规工业环境的弹性材料，长期处于压缩状态下的松弛率控制在合理范围，就算使用五到八年，弹簧的预紧力也不会出现大幅衰减，能持续保持螺母块的定位可靠性。螺母块的边角都做了小圆角处理，在通道内滑动的时候不会刮掉通道内壁的防腐涂层，避免长期使用后出现锈蚀卡滞的问题。很多现场装配人员在使用这类紧固件的时候，容易忽略弹簧的安装方向，这款结构在设计的时候把弹簧和螺母块的配合面做了定位凸台，装配的时候弹簧不会从螺母块上滑脱，就算是高空作业、单手操作的场景，也能快速把螺母组件放到通道内，不需要额外的工具扶持，能有效降低高空作业的操作难度和安全风险。在做自动化生产线的型材框架搭建时，这类弹簧螺母还可以提前预放到通道的预设点位，配合T型螺栓使用，整个框架的装配不需要焊接，全部采用可拆卸连接，后期设备移位、改型的时候所有构件都可以重复利用，不会产生焊接结构无法拆解的废料。针对户外使用的场景，这款螺母的结构没有容易积水的缝隙，弹簧和螺母块的配合间隙均匀，雨天不会出现积水存垢导致的锈蚀卡死问题，就算在户外通讯塔、户外机柜的安装场景下，也能保持长期的操作灵活性。
