采样装置配套用 Ду10 试用水龙头结构

这款公称通径10mm的试用水龙头，核心应用场景集中在工业流体管路的采样作业环节，常见于化工、食品饮料、水处理等需要定期提取管路内介质样本的生产管线中，区别于民用供水龙头，其结构设计完全围绕工业采样的可靠性、操作便捷性与密封稳定性展开。从实际使用逻辑来看，该部件安装在主管路的旁通支路位置，日常处于常闭状态，需要提取介质样本时，操作人员扳动横向布置的长手柄即可快速开启，介质从侧方的外螺纹接口流出至采样容器，采样完成后反向扳动手柄即可切断通路，长手柄的设计大幅降低了操作力矩，即便戴防护手套也能轻松完成启闭动作，无需额外借助扳手等工具，适配现场快速采样的作业节奏。

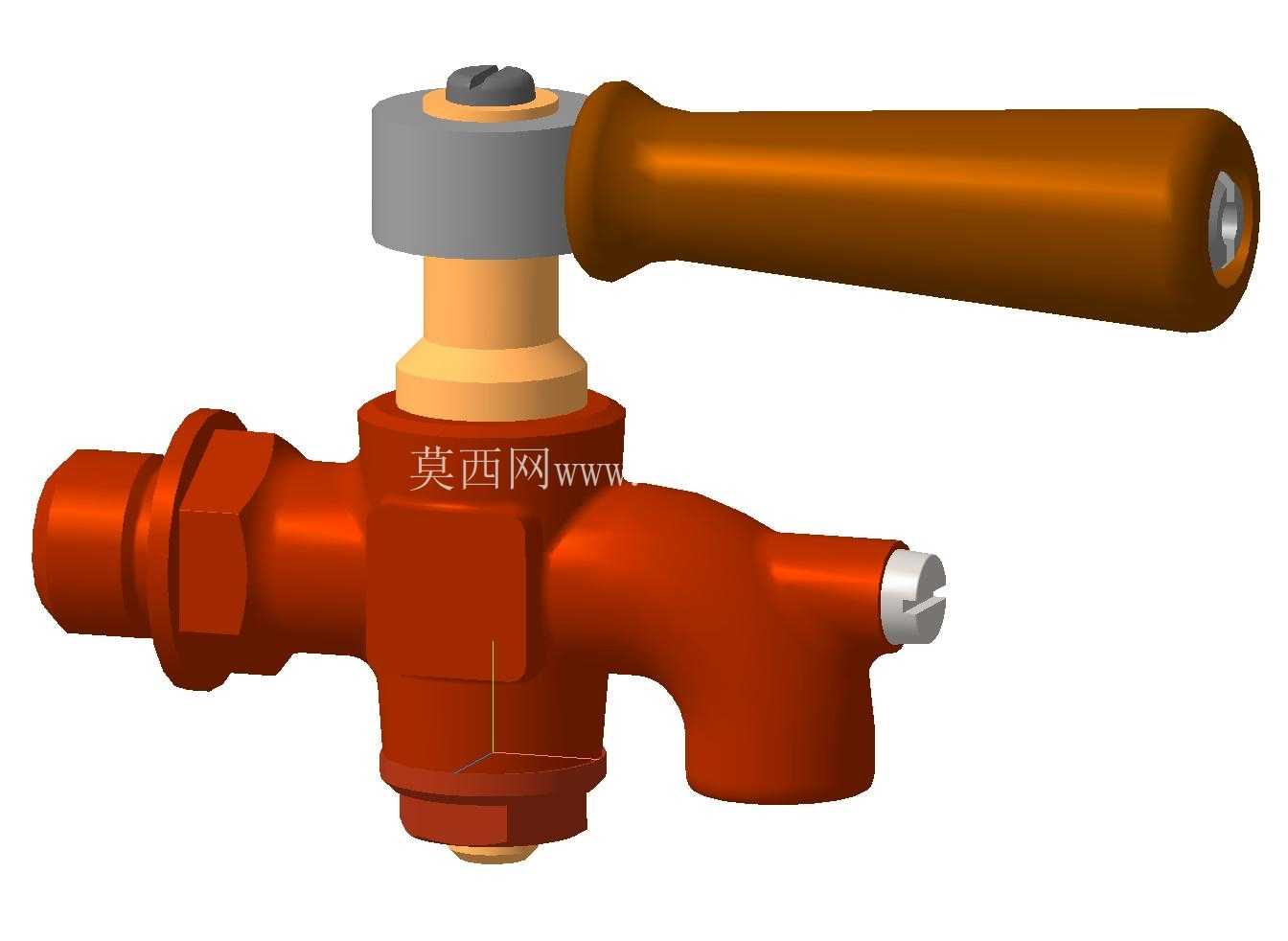

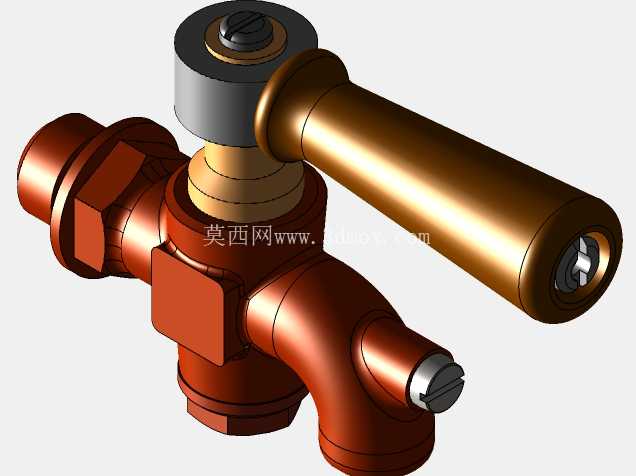

结构设计上，整体采用三通式本体结构，主体为红铜色锻压成型的流道壳体，两个同轴的外螺纹接口用于串联接入采样支路管线，侧方斜向布置的外螺纹接口为采样出口，顶部的阀杆密封组件采用多层叠合的密封结构，最上方的一字槽压紧螺塞用于调整密封填料的压紧量，当长期使用出现密封渗漏时，无需整体拆解阀门，仅需用一字螺丝刀微调顶部螺塞的压紧程度，即可补偿密封件的磨损量，大幅降低现场维护的工作量。阀杆与手柄的连接部位采用圆柱面配合加横向销钉固定的结构，避免长期扳动过程中手柄与阀杆出现相对打滑，保证扭矩传递的可靠性，侧方出口位置还设置了一个一字槽的堵头结构，可在长期不采样时额外加装堵头实现二次密封，避免介质渗漏风险。

从安装边界尺寸来看，该阀门整体沿管路轴向的安装长度适配DN10管径的常规安装空间，两个连接端的外螺纹为标准管螺纹规格，可直接与同规格的内螺纹接头、管路或软管快插接头匹配，无需额外加工转换连接件；顶部阀杆组件的高度控制在紧凑范围内，不会占用过多管路上方的安装空间，横向手柄的长度经过优化，既保证了操作时的力矩足够，又不会因为过长导致相邻管路部件出现操作干涉，安装时仅需保证手柄的扳动行程范围内无其他管线或结构件遮挡即可，整体安装公差要求宽松，适配多数工业现场的管路布置条件。

流道设计上，内部通径全程保持等径结构，没有出现突然的通径收缩或扩大，避免采样过程中介质出现节流扰动，保证采集到的样本与管路内实际流动的介质状态一致，减少采样误差；密封副采用硬密封加软密封复合的结构，既保证了常温下的密封可靠性，也能适配一定温度范围内的流体介质输送，不会因为介质温度轻微变化出现密封失效问题。阀体外部的方形凸台结构，一方面是锻造成型过程中的工艺定位结构，另一方面也可作为安装时的扳手受力位，拧紧管路接头时可以用扳手卡住该方形部位承受扭矩，避免阀体整体跟着转动导致密封面错位。

在实际选型适配中，该类采样龙头主要适配低压流体管路的采样需求，操作压力不超过1.0MPa，可输送水、低粘度油品、无强腐蚀性的化工流体等介质，相比普通球阀类采样阀，其结构更紧凑，手柄操作角度更小，启闭速度更快，适合需要频繁开关采样的作业场景；整体没有多余的外露零部件，所有活动部件都做了圆滑过渡处理，不会在现场作业时勾挂操作人员的衣物或防护装备，符合工业现场的安全设计要求。建模过程中对所有配合面的公差都做了对应预留，密封槽的尺寸、螺纹的配合长度都严格遵循管阀件的相关设计标准，可直接用于同类产品的结构参考或改进设计，也可用于管路系统的装配干涉校验，验证采样支路布置的合理性。
