多管径管道焊接对接定心夹紧装置

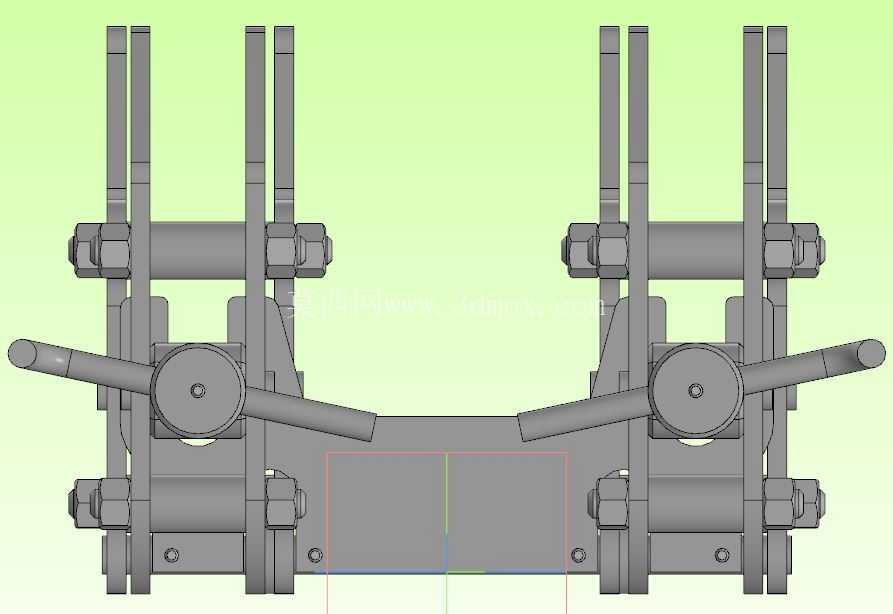

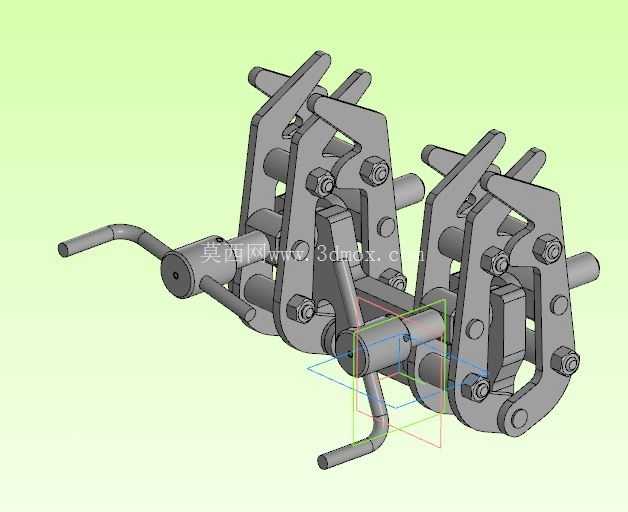

　　在现场管道施工作业场景中，不同直径金属管道的焊前对接找正一直是影响焊缝成型质量与作业效率的核心环节，传统人工借助撬棍、角尺找正的方式不仅需要多人配合，还容易出现管口错边、轴线偏移的问题，后续焊接完成后会产生应力集中、通径缩径的隐患，这套定心夹紧装置正是针对这类现场焊接痛点开发的专用工装。整套装置采用双侧对称的夹钳式结构设计，主体承载架为一体式铣削成型的C型框体，两侧对称布置多组可调夹爪组件，夹爪的接触弧面做了防滑滚花处理，避免夹紧后管道受焊接应力作用产生轴向窜动。

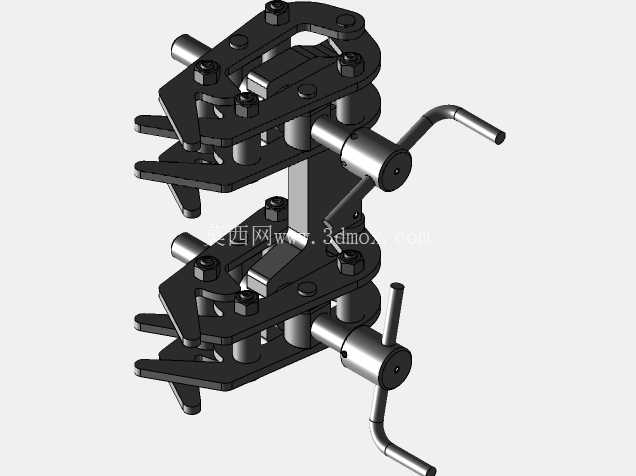

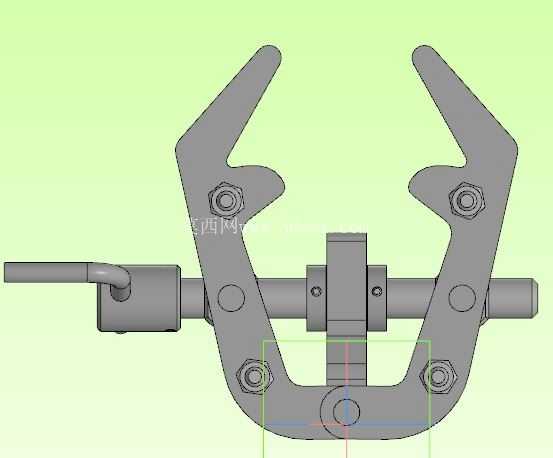

　　夹爪的调节通过侧置的摇臂手柄驱动内部连杆机构实现，操作时无需额外配套扳手类工具，单人即可完成两侧夹爪的同步收紧，保证两侧管道的轴线始终与装置基准面重合，从结构上消除错边偏差的产生可能。从安装边界来看，装置的开合行程覆盖了现场常用的中小管径金属管道范围，夹爪的行程调节带有刻度标识，作业人员可根据待焊管道的外径快速调整夹爪初始位置，减少反复调整的辅助时间。装置的C型主体在管道对接位置预留了足够的焊接操作空间，无论是手工电弧焊还是氩弧焊作业，焊枪都可以顺畅抵达焊缝根部位置，不会因为工装遮挡导致焊缝未焊透的缺陷。

　　设计过程中特意对夹爪的受力点做了优化，夹紧力的作用点分布在管道外壁的多个圆周点位，避免单点夹紧力过大造成薄壁管道的局部变形，同时整套装置的自重控制在单人可搬运的范围内，适合野外管线铺设、车间管道预制等多种移动作业场景使用。装置的所有铰接销轴都做了渗碳淬火处理，长期反复使用也不会出现铰接间隙过大导致的定心精度下降问题，夹爪与管道接触的部位采用可更换的耐磨垫块设计，当垫块出现磨损划伤后可以快速更换，不需要整体报废工装主体，降低长期使用的维护成本。

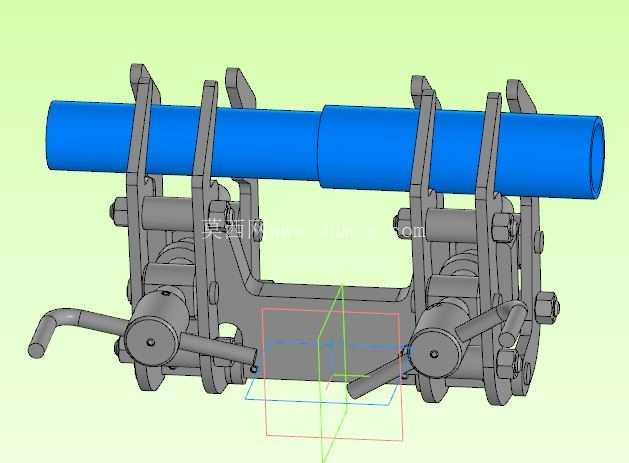

　　在实际管道对接作业中，只需要先将两侧待焊管道分别穿入装置的两侧夹爪区间，初步调整管口间隙后摇紧两侧手柄，即可完成管道的同轴定位，不需要额外搭设临时支撑，找正效率相比传统人工方式提升数倍，同时能稳定保证管口错边量控制在焊接工艺要求的公差范围内，有效降低焊后管口校形的工作量。这套结构的设计没有采用复杂的液压或气动驱动元件，纯机械连杆的结构可靠性更高，在潮湿、多尘的野外作业环境下也不会出现驱动元件卡滞失效的问题，日常维护只需要定期给铰接点加注润滑脂即可，对作业现场的配套条件没有额外要求。
