好盈Flyfun40A航模电子调速器结构设计

在航模及小型无线电控制动力系统的设计选型中，电子调速器是连接动力锂电池与无刷电机的核心控制部件，直接决定动力输出的平顺性、响应速度与整套动力系统的运行可靠性。这款40A规格的航模电调，主要适配固定翼航模、小型多旋翼无人机、遥控车船等使用无刷电机的无线电控制载具，承担着将锂电池输出的直流电转换为可驱动无刷电机运转的三相交流电、同时接收接收机油门信号调节电机转速的核心功能，是小型遥控动力系统中不可或缺的控制单元。

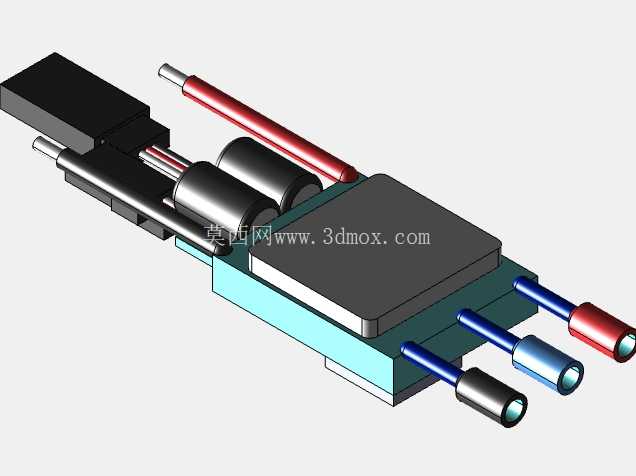

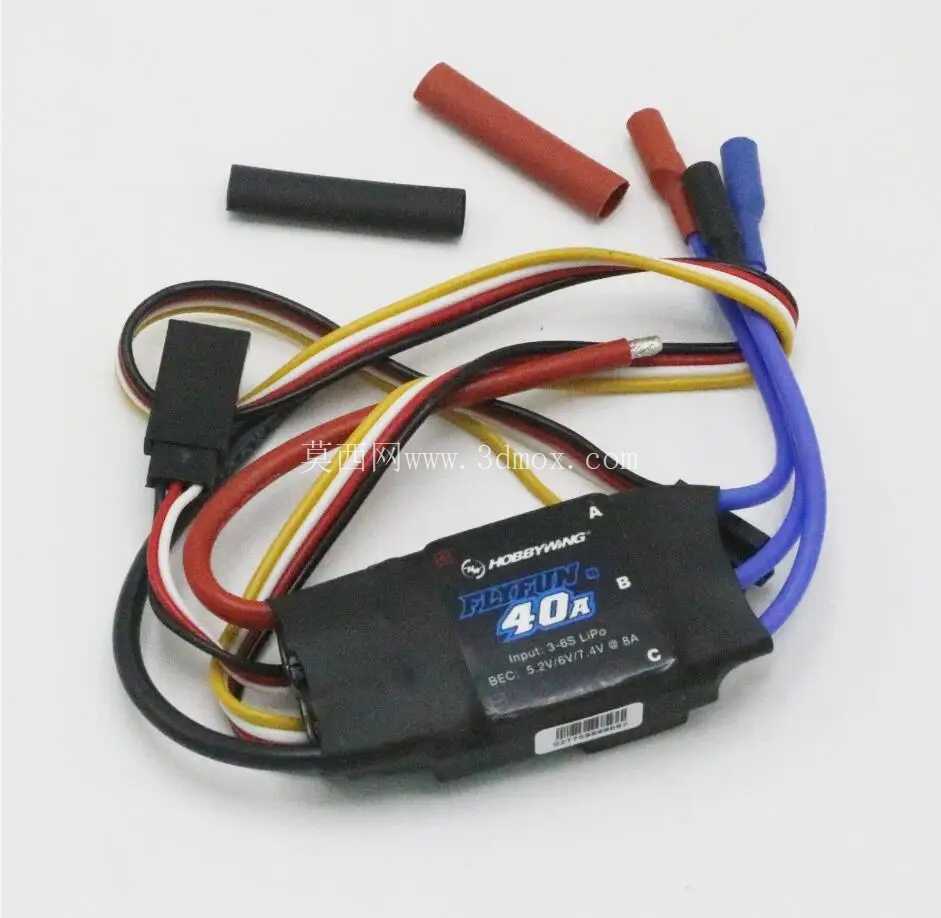

从结构设计层面来看，这款电调采用分体式布线逻辑，动力输入输出端与信号控制端做了明确的物理分隔，避免大电流动力线路对微弱的PWM油门信号产生电磁干扰。主体控制模块采用硬质阻燃塑壳封装，内部集成了功率MOS管、驱动电路、BEC稳压输出模块，塑壳表面预留了散热接触面，可在大电流持续输出时通过壳体将功率器件产生的热量传导至外部空气，避免长时间满负荷运行时出现过热保护触发动力中断。塑壳上的标识清晰标注了A、B、C三个电机输出相位端与电池正负极输入端，接线端采用大电流香蕉插头设计，配套的不同规格热缩管可在接线完成后对裸露的导电部位做绝缘防护，避免飞行或行驶过程中因震动导致接线短路。

信号输出端采用标准的3Pin杜邦接头，红黑为BEC供电输出线，黄色为PWM信号传输线，可直接适配市面上绝大多数航模遥控器接收机的油门通道接口，无需额外做接线转接。布线时信号线与动力线采用不同颜色做区分，红色为电源正极、黑色为电源负极、蓝线为电机相位线、黄红黑三色为信号控制线，装配过程中可快速识别线路定义，降低接线错误的概率。配套的黑色与红色热缩管分别对应不同线径的绝缘防护需求，较粗的红色热缩管可包裹电池输入端的大电流接线部位，较细的黑色热缩管可包裹信号端的接线节点，适配不同位置的绝缘防护要求。

从安装边界来看，这款电调主体模块为扁平长方体结构，厚度控制在较低水平，可方便地嵌入航模机身的狭窄舱位内部，或者通过扎带固定在多旋翼无人机的机臂上，不会占用过多的安装空间。接线端预留了足够的线长余量，可根据不同载具的内部布局灵活调整布线走向，无需额外延长接线即可适配多数中小型航模的舱内布线需求。BEC模块可稳定输出5V/3A的供电，除了给接收机供电之外，还可直接给小型舵机供电，省去了额外搭载独立BEC模块的重量与空间占用，对于对重量敏感的航模类产品来说，这种集成化设计可有效降低整机起飞重量，提升动力冗余度。

在实际应用场景中，这款40A电调可支持3-4S锂电池输入，持续输出电流可达40A，短时峰值电流可支撑电机启动与大油门机动时的电流冲击，适配KV值在1000-2000区间的中小型无刷电机，可满足1.5kg以内固定翼航模的动力需求，或者3-4轴小型多旋翼无人机的单电机驱动需求。电调内部预设了油门行程校准、低压保护、过热保护、堵转保护等逻辑，当锂电池电压低于设定阈值时会自动降低输出功率提醒操作者返航，当功率器件温度过高或者电机出现堵转时会自动切断输出避免器件烧毁，这些保护逻辑的集成可大幅降低新手操作时因误操作导致的动力系统损坏概率。

从三维建模的角度来看，还原这款电调的结构需要重点关注主体塑壳的安装孔位、各接线端的出线方向与线径参数、插头的标准尺寸，在做航模整机装配设计时，需要预留出电调的安装空间与布线弯折半径，避免装配时出现线路被挤压、插头与机身结构干涉的问题。同时要考虑电调的散热需求，安装位置尽量避开密闭无空气流通的舱位，保证飞行过程中气流可流经电调壳体带走热量，确保长时间大油门运行时电调的工作温度处于合理区间。
