工业管道用法兰弯头与U型弯管结构

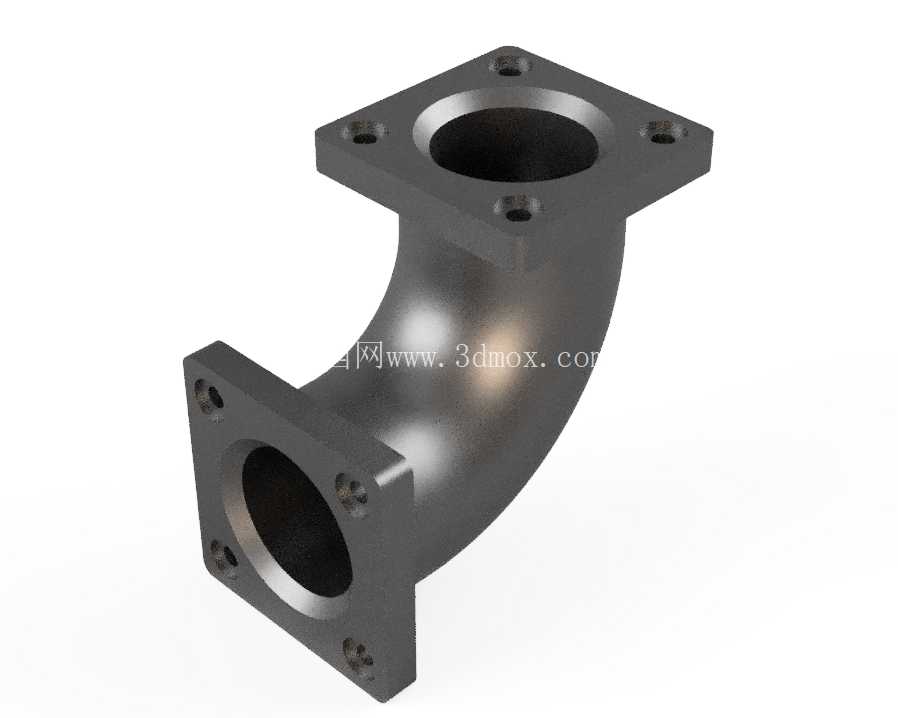

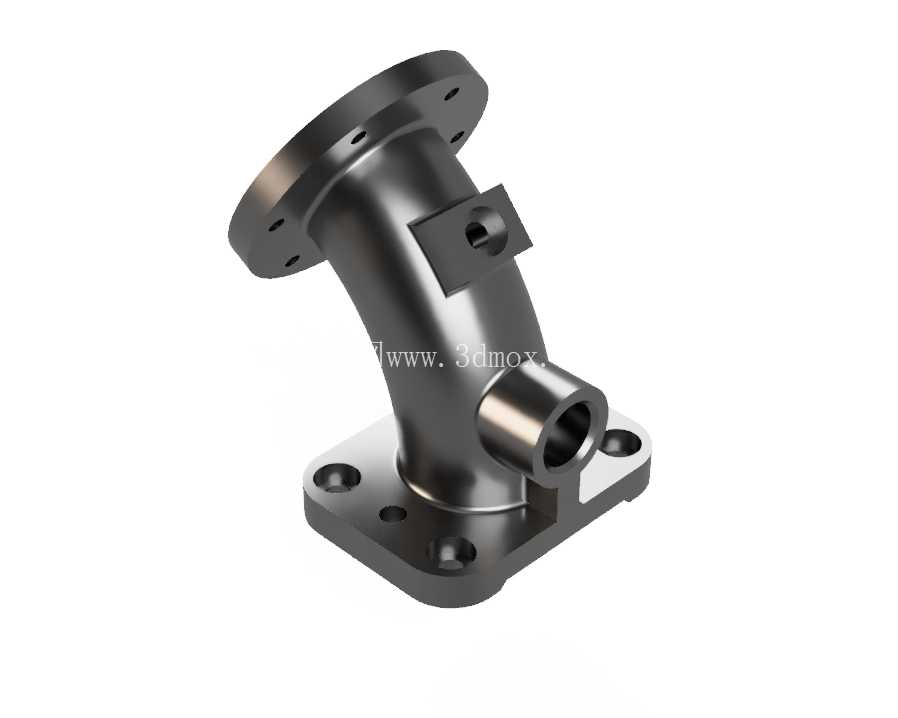

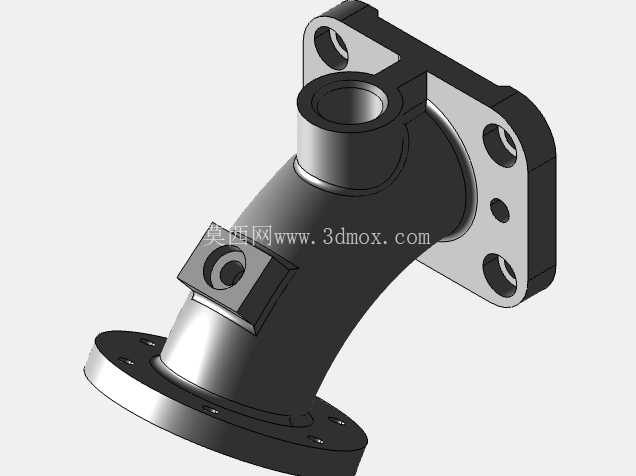

　　在工业管路系统的搭建与改造项目中，管路转向、变向连接是无法避开的结构设计环节，不同工况下的管路转向需求，对应着不同结构形式的弯头组件，本次涉及的三类弯头结构，覆盖了焊接连接、一体铸造两类主流制造工艺，适配不同压力等级、安装空间的管路布设场景。首先看90°法兰弯头的焊接组件结构，这类结构将弯管段与连接法兰采用焊接工艺组合成型，法兰端的螺栓孔位按照通用管路法兰标准布设，安装时可直接与对应通径的管路法兰、设备接口法兰通过螺栓紧固实现密封连接，弯管段的曲率半径按照常规管路阻力要求设计，既不会因为曲率过小造成管路介质流动阻力陡增，也不会因为曲率过大占用过多安装空间，侧方预留的小通径接口可用于安装压力检测、温度检测元件，或是作为支路取气、取液接口，无需在主管道上额外开孔焊接，减少现场施工的焊接工作量与焊缝泄漏风险。

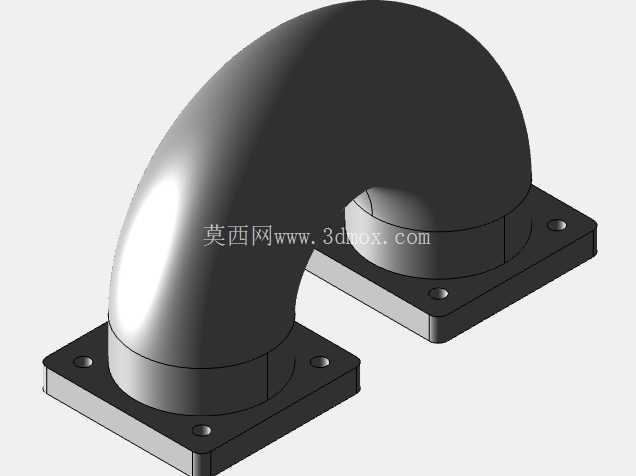

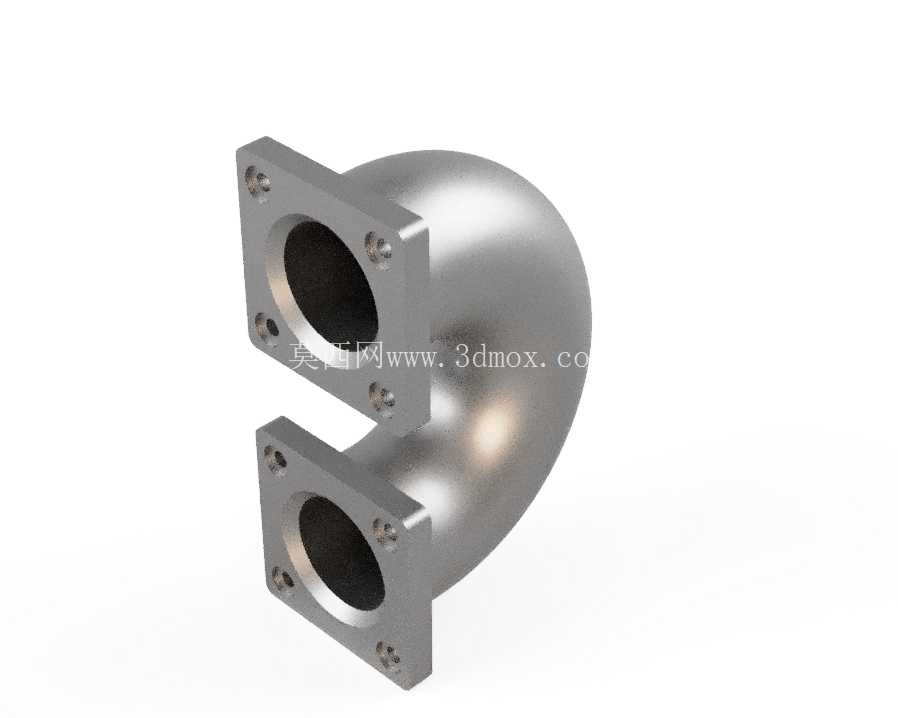

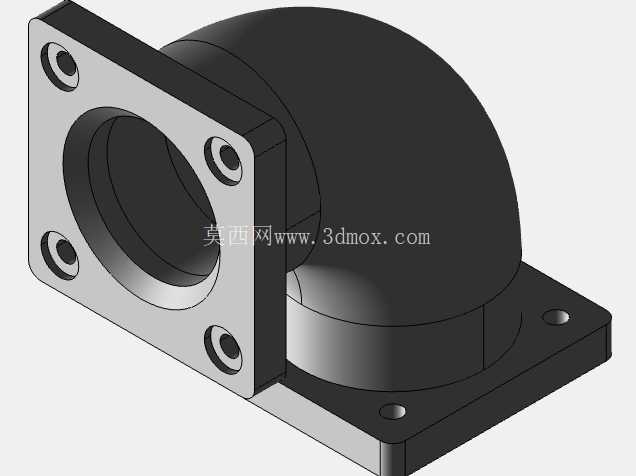

　　180°U型弯的焊接组件，主要用于管路需要180度折返的布设场景，常见于换热器管路连接、液压系统回油管路、冷却循环管路等需要紧凑布设折返管路的位置，两端的法兰连接面保持平行同轴，安装时可直接对接平行布设的两段管路，相比现场弯制的弯管，预制焊接的组件能更好保证两端法兰的同轴度与平行度，避免现场安装时出现法兰错位、密封垫压合不均导致的泄漏问题，弯管段的壁厚按照对应管路的公称压力等级选取，焊接位置做坡口处理保证焊透深度，满足承压管路的强度要求。60°法兰弯头采用一体铸造工艺成型，这类结构没有额外的焊接焊缝，整体结构强度更高，适合用于输送有一定腐蚀性介质、或是压力波动较大的管路场景，铸造过程中直接将法兰连接结构、弯管本体一体成型，法兰端的密封面在铸造后经机加工保证平面度与粗糙度，下方的方形安装底座带有安装孔位，可通过螺栓将弯头直接固定在管路支架、设备基座上，降低管路运行过程中振动对连接部位的影响，避免长期振动造成的螺栓松动、焊缝开裂问题。

　　从安装边界来看，三类弯头的法兰连接尺寸均匹配对应通径的标准法兰参数，设计时可直接嵌入标准化管路系统中，无需额外设计过渡连接件；90°弯头的安装空间需预留法兰螺栓拆装的操作空间，侧方接口的位置可根据实际安装朝向调整，适配不同方向的检测元件安装需求；U型弯的两端法兰间距经过优化，在保证弯管曲率满足介质流动要求的前提下，尽可能缩小两端管路的中心距，减少整体管路布设的占用空间；铸造60°弯头的底座安装孔位采用长圆孔设计，允许安装时存在少量的位置偏差，降低现场安装的对位难度。

　　在实际工程应用中，这类预制弯头组件可大幅缩短现场管路施工的周期，相比现场切割、弯制、焊接的作业方式，预制组件的尺寸精度、形位公差更有保障，能有效减少现场安装的返修率，焊接类组件适合用于大通径、压力等级适中的常规管路场景，一体铸造的弯头则更适合工况相对复杂、对结构无泄漏要求更高的场景，不同角度的弯头可组合使用，完成管路系统中不同角度的转向布设，满足厂房内管路架空布设、设备间管路连接、工艺管路走向调整等各类场景的使用需求。结构设计过程中，弯管部分的内壁做顺滑过渡处理，避免出现直角台阶、凸起等结构，减少介质流动过程中的湍流与阻力损失，法兰密封面的水线结构按照标准要求加工，保证密封垫压合后能实现可靠密封，所有棱角位置做倒角处理，避免安装过程中划伤施工人员，也减少应力集中对结构强度的影响。
