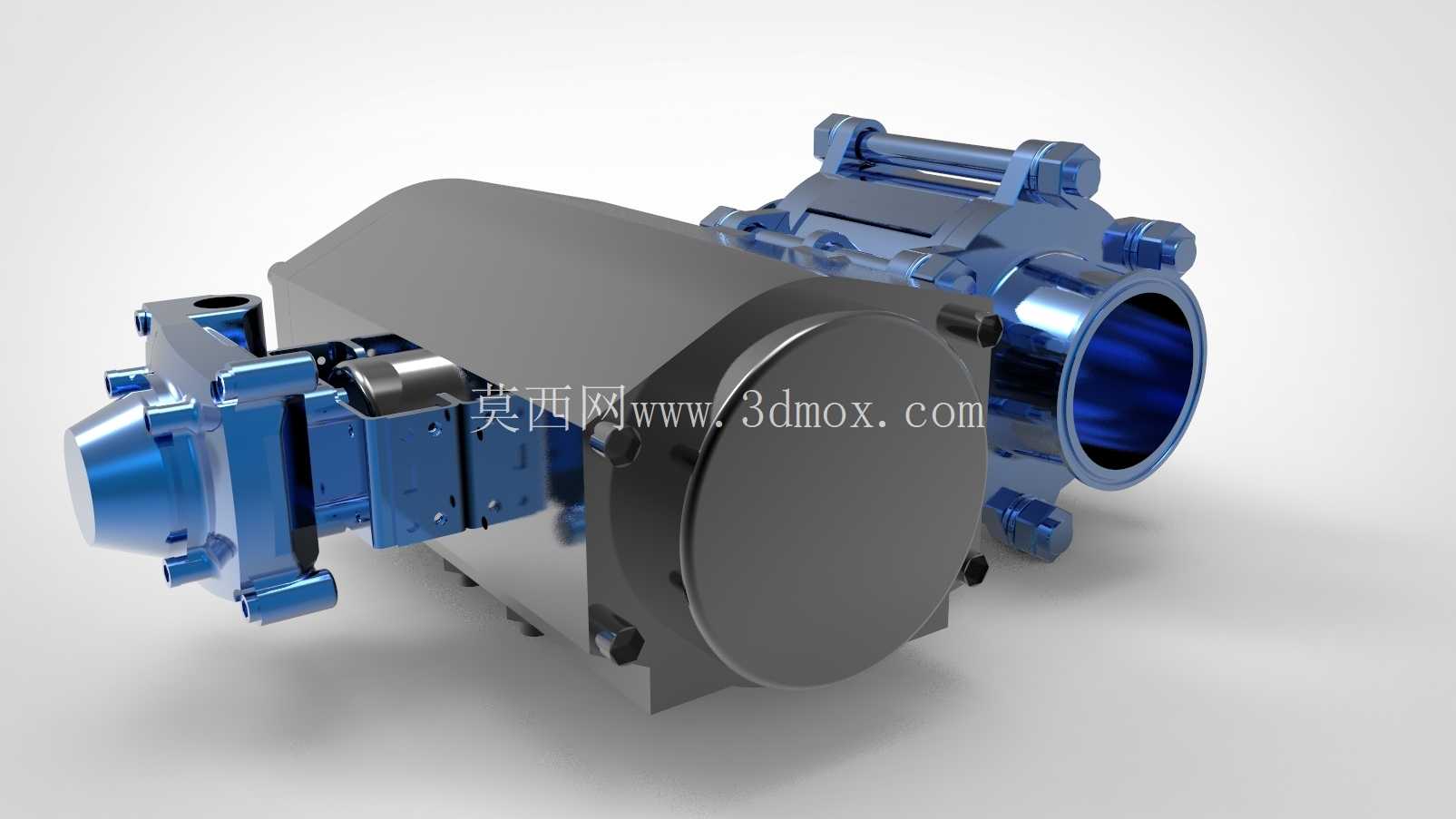

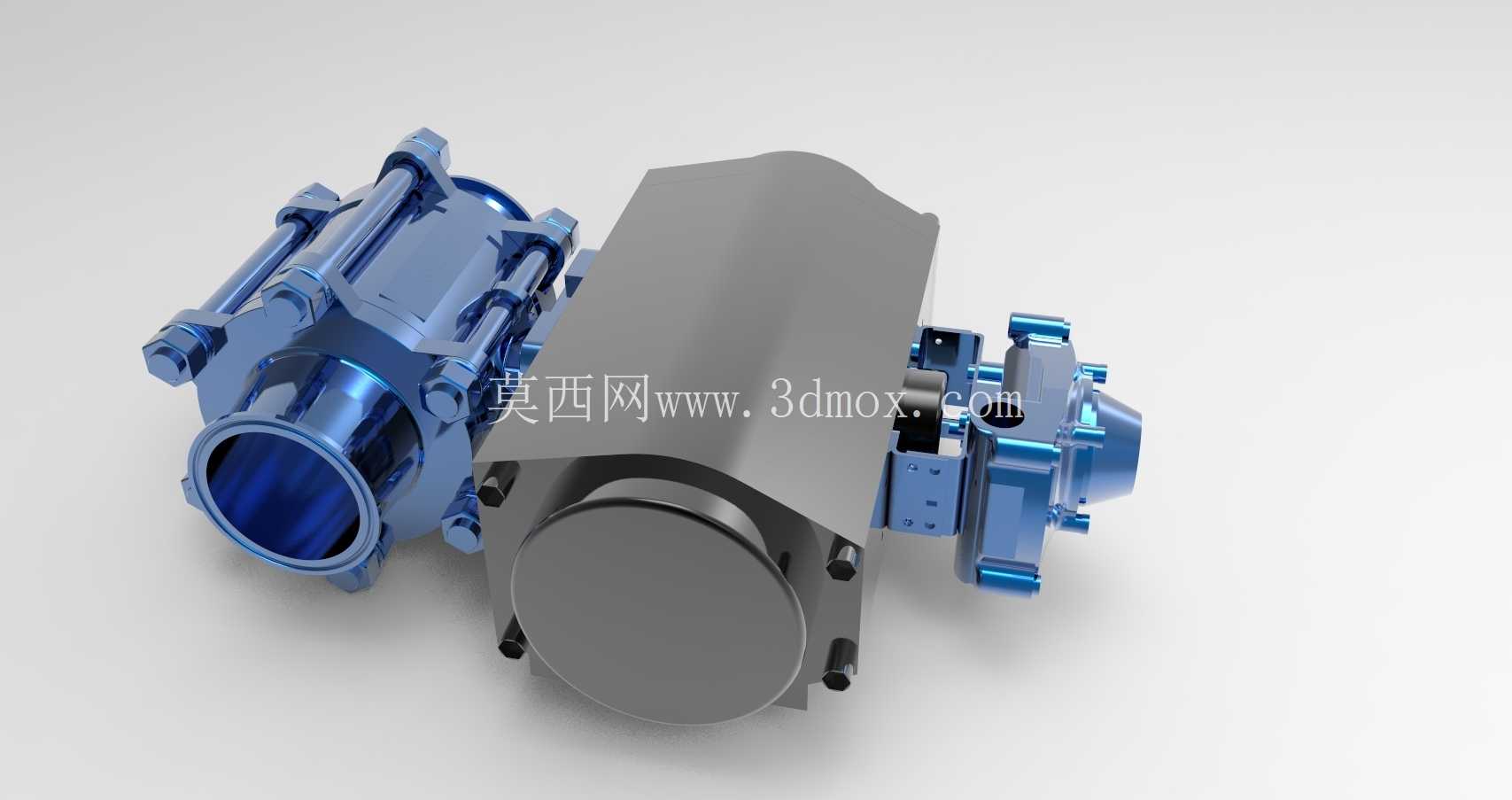

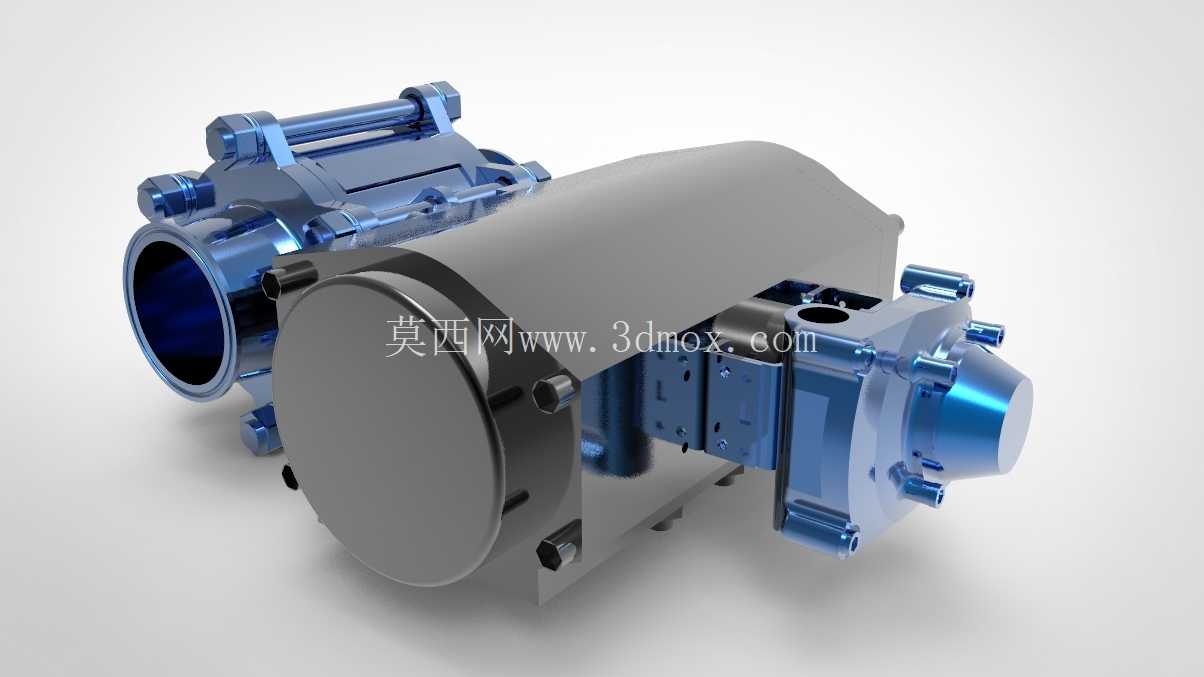

3英寸带套圈端连接视镜结构设计

在化工、食品饮料、制药等流体输送管路系统中，视镜是不可或缺的管路附件，主要用于观测管路内部流体的流动状态、介质混合情况、液位高度以及是否存在杂质堵塞等问题，帮助运维人员直观掌握管路运行状态，及时发现异常工况。这款3英寸规格的带套圈端连接视镜，在结构设计上充分考虑了管路安装的兼容性与长期使用的可靠性，适配公称通径3英寸的工业管路，可直接与同规格的法兰、快装接头或焊接管路对接，安装边界预留了足够的螺栓操作空间，无需额外改动现有管路布局即可完成替换安装。

从结构组成来看，该视镜主要由主体承压壳体、透明观测窗体、端部连接套圈、密封组件以及紧固连接件构成。主体壳体采用一体化锻造成型后经精密机加工完成，流道内壁做了圆弧过渡处理，避免介质流动过程中出现死角积料，同时降低流阻，减少介质对壳体的冲刷磨损。端部的套圈连接结构是这款视镜的设计亮点，相比传统的直接法兰连接结构，套圈结构可以在安装时提供一定的角度补偿量，抵消管路安装过程中产生的小范围同轴度误差，降低安装对位难度，同时在管路运行产生轻微振动时，套圈结构可以分散应力集中，避免连接部位因长期振动出现密封失效或焊缝开裂的问题。

透明观测窗体采用高硼硅玻璃材质，具备良好的耐压性能与耐温性能，可适配多数常规工业流体的工况需求，窗体与壳体之间采用双重密封结构，内侧为耐介质腐蚀的密封垫片，外侧设置了压盖紧固结构，通过均匀分布的紧固螺栓将压盖压力均匀传递到密封面，保证密封可靠性，同时避免局部压力过大导致玻璃窗体碎裂。在窗体的外侧预留了清洁刮片的安装位置，对于容易产生介质挂壁的工况，可后期加装在线清洁刮片，无需拆卸视镜即可完成观测面的清洁，保证观测视野清晰。

设计过程中，首先根据3英寸管路的通径要求确定了视镜的主流道直径，保证视镜安装后不会对管路通流能力产生明显影响，流道截面积与连接管路保持一致，避免出现节流效应。端部套圈的连接尺寸严格遵循对应管路标准的连接尺寸要求，套圈与主体之间采用止口定位，保证连接后的同轴度，止口部位设置了密封槽，安装配套的O型密封圈，防止介质从套圈与主体的连接缝隙处泄漏。壳体的外部结构做了加强筋设计，在承压薄弱部位增加壁厚与加强结构，在保证整体强度满足工况压力要求的前提下，尽可能降低整体重量，减少管路的承重负载。

安装边界方面，这款视镜的整体长度控制在同规格传统视镜的尺寸范围内，两端连接面的螺栓孔分布与标准3英寸法兰完全兼容，安装时无需调整管路的支撑位置，直接替换原有管路附件即可完成安装。视镜的观测窗体朝向可根据安装现场的观测需求进行调整，紧固压盖的螺栓位置预留了足够的扳手操作空间，日常维护时无需拆卸周边管路即可完成密封垫片的更换与窗体清洁。在实际工况应用中，这款视镜可用于正压输送管路，也可适配负压真空管路，密封结构在正负压力工况下都能保持良好的密封性能，观测视角覆盖整个流道截面，运维人员站在管路侧面即可完整观测到管路内部的介质流动状态，无需额外调整观测位置。

从建模细节来看，所有配合面都按照机械加工的公差要求进行了尺寸标注，密封槽的深度、宽度尺寸符合对应密封圈的安装要求，螺栓孔的位置度、连接止口的配合公差都满足实际加工装配的精度要求，建模过程中对所有棱角都做了倒角处理，既避免加工过程中出现锐边划伤操作人员，也减少应力集中点，提升部件的长期使用疲劳强度。流道内壁的粗糙度要求按照卫生级管路与工业管路的不同需求做了区分设计，可根据实际应用场景调整内壁加工精度，适配食品制药类的卫生级工况或者普通化工类的工业工况需求。
