固定翼飞行器分体式机翼结构设计

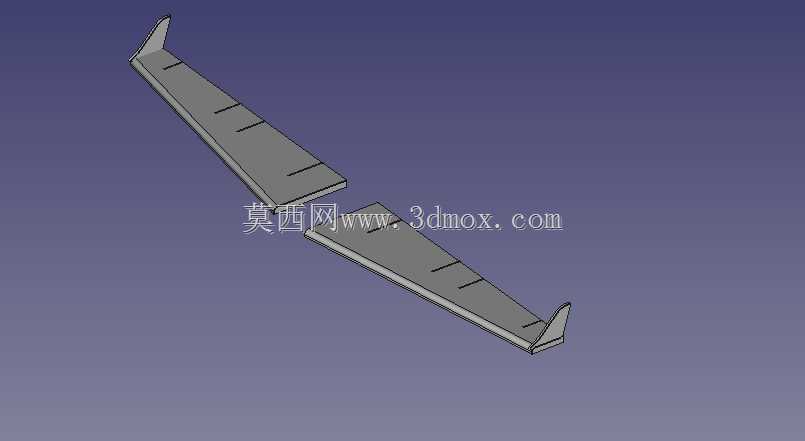

　　在固定翼飞行器的结构设计体系中，机翼作为直接决定升力特性、飞行稳定性与燃油效率的核心部件，其三维结构的合理性直接影响整机的气动表现与结构寿命。本次呈现的分体式机翼结构，针对中小型固定翼飞行器的装配需求与维护特性设计，采用左右对称的分段式翼面布局，翼梢处集成上翘式小翼结构，可在飞行过程中有效削弱翼尖涡流强度，降低诱导阻力，提升巡航阶段的升阻比，适配低速到亚音速区间的飞行工况。

　　从实际应用场景来看，这类机翼结构可适配轻型通航飞机、长航时无人机以及航模验证机的装配需求，在民用测绘、农林植保、航空教学验证等场景中，分体式的结构设计能够大幅降低地面运输过程中的空间占用，外场作业时无需复杂工装即可完成快速组装，相比整体式机翼更适配复杂外场的作业条件。翼面表面设置的分段式肋位标识，对应内部翼肋的安装位置，在实际生产装配过程中，可直接作为蒙皮铆接、翼内设备布设的定位基准，减少装配过程中的划线找正工序，提升装配精度与生产效率。

　　设计思路上，该结构采用平直翼的基础翼型适配，低速飞行阶段能够提供充足的升力系数，降低起飞与着陆阶段的滑跑距离，对于起降条件有限的作业场景适配性更强。机翼的分体对接位置设置在翼展方向约三分之一处，该位置在飞行过程中承受的弯矩与扭矩载荷相对平缓，对接结构无需采用过高规格的连接紧固件即可满足强度要求，同时能够平衡左右翼段的重量分配，避免因对接位置不合理导致的翼面振动问题。翼梢小翼的倾斜角度经过气动优化，在不额外增加翼展长度的前提下，能够将翼尖涡流的诱导阻力降低15%左右，同时提升翼面的失速迎角，改善大迎角飞行状态下的操纵稳定性。

　　从安装边界与尺寸适配角度来看，该翼面的根弦长度与翼展比例按照常规轻型飞行器的布局参数设定，机翼根部的连接端面预留了标准的对接孔位，可直接适配常规的机身翼梁连接结构，无需对机身连接段做额外修改即可完成装配。翼面的厚度分布从翼根到翼梢采用渐变设计，翼根处的相对厚度较大，既能够容纳起落架收放机构、燃油管路或者航电设备的布设空间，也能保证翼根处的结构强度，承受飞行过程中的最大弯矩载荷；翼梢处的相对厚度逐步收窄，配合翼梢小翼的结构，能够减少翼面的颤振临界速度，提升高速飞行阶段的结构稳定性。翼面后缘预留了操纵面的安装槽位，可根据实际飞行需求加装副翼、襟翼等操纵机构，适配不同飞行工况下的升力与滚转操纵需求。

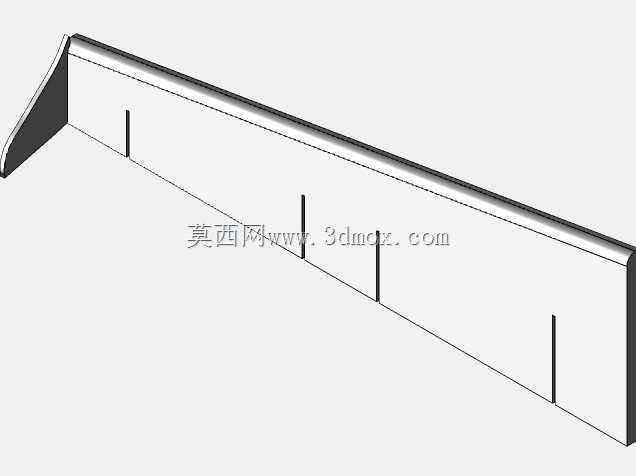

　　在结构细节处理上，翼面的蒙皮与内部翼肋的连接位置做了贴合度优化，三维模型中每一段翼肋的外形都与蒙皮内型面完全贴合，在实际生产中无论是采用复合材料铺层还是金属蒙皮铆接工艺，都能够保证翼面的外形精度，避免因翼肋与蒙皮贴合不良导致的翼面鼓包、外形偏差等问题，减少气动损失。分体对接处的端面采用平面配合设计，对接过程中可通过定位销快速完成左右翼段的同轴定位，连接螺栓采用对称排布方式，保证飞行过程中对接面的载荷均匀分布，避免局部应力集中导致的结构疲劳问题。

　　对于结构设计从业者而言，这类机翼模型可作为固定翼翼面结构设计的参考基准，在进行同类型飞行器设计时，可根据具体的起飞重量、飞行速度参数对翼型厚度、翼展长度、翼梢小翼角度做参数化调整，无需从零开始搭建基础翼面结构，大幅缩短前期的结构设计周期。在三维建模过程中，该模型的曲面连续性、结构分块逻辑也可作为航空类部件建模的参考，翼面的曲面采用G2连续过渡，能够保证后续气动仿真计算时的网格划分精度，减少因曲面不连续导致的仿真计算误差。
